数控线性滑台执行模组结构设计

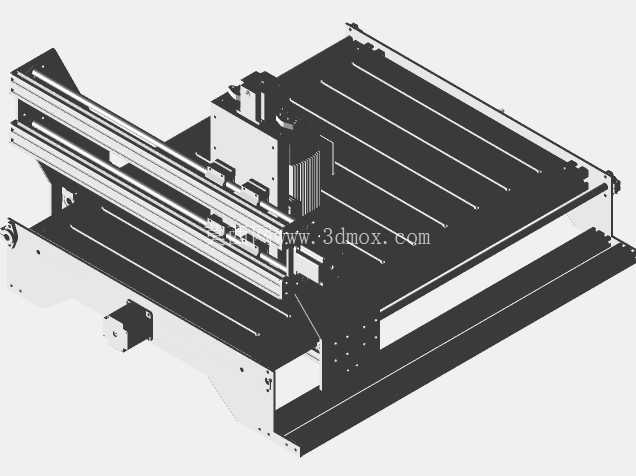

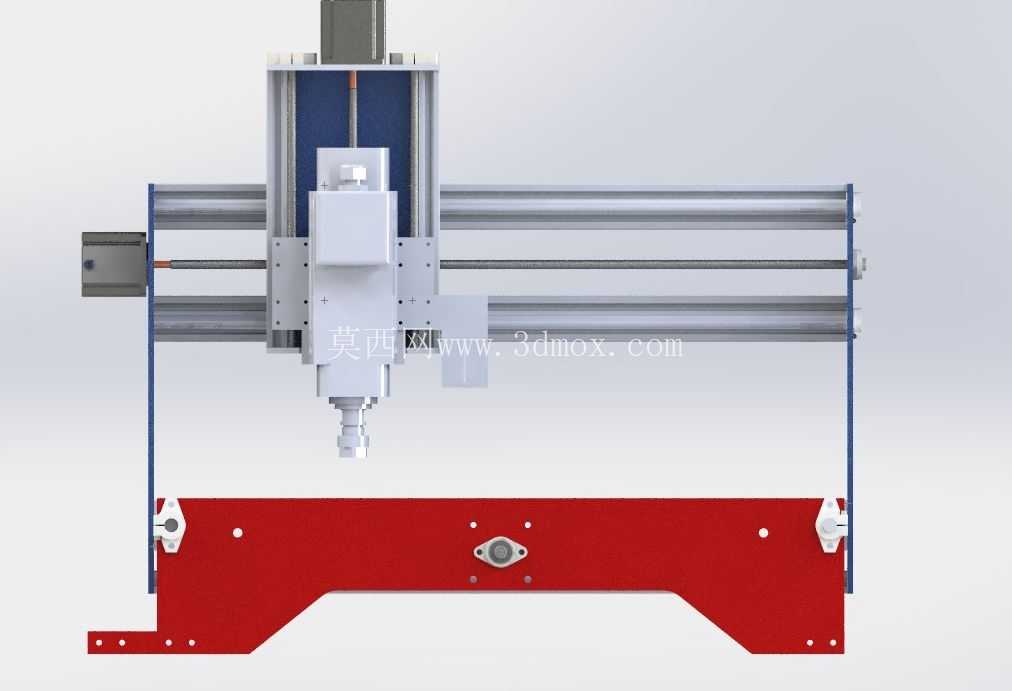

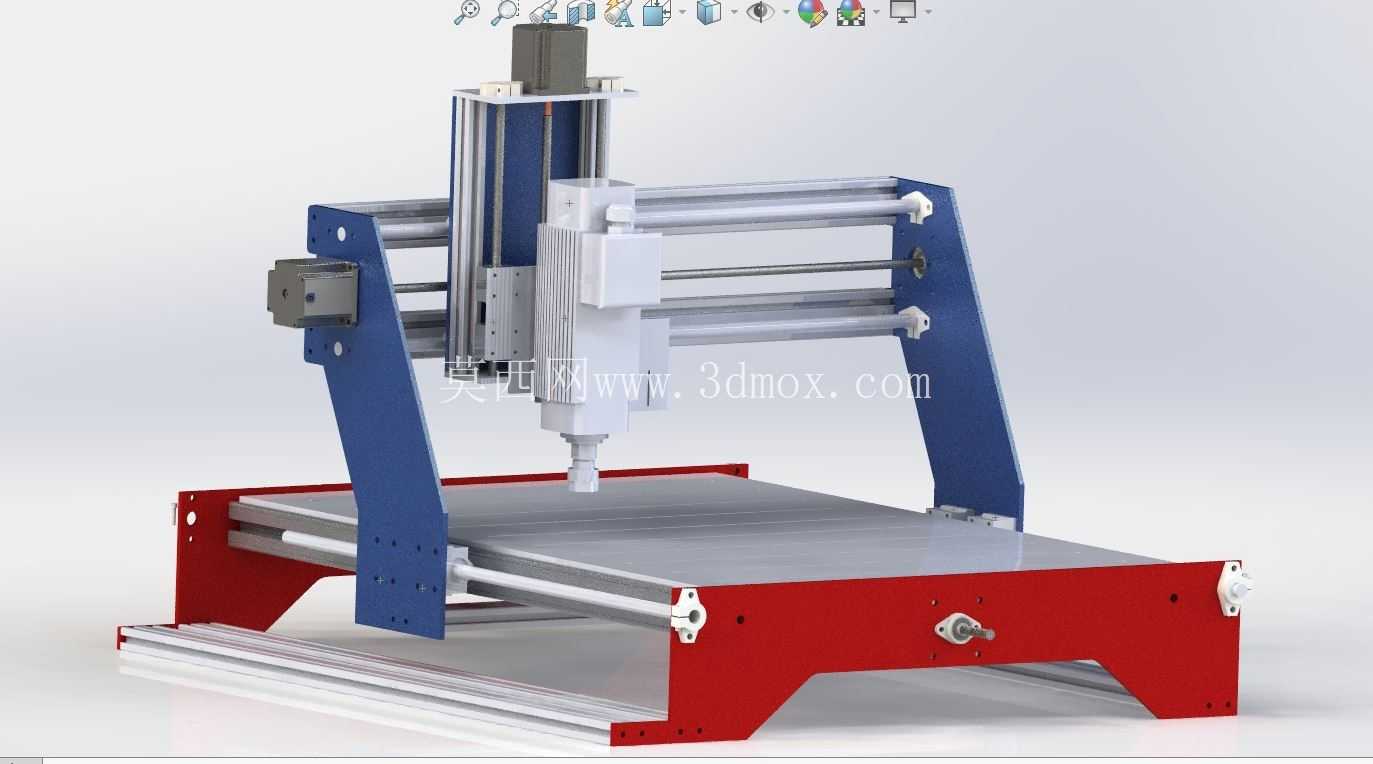

　　这套线性传动执行模组，是面向中小型数控加工、点位搬运类工位开发的核心执行部件，日常在桌面级数控加工设备、小型工件移栽工位、点胶涂覆作业单元里都能见到它的应用场景，核心作用是带动末端执行件完成指定路径的直线往复运动，替代人工完成重复度高、定位精度要求严的工位动作。从结构布局来看，模组采用了正交双轴的布置形式，水平方向的长行程轴承担X向的大跨度位移，垂直方向的短行程轴搭载在水平轴的滑座上，承担Z向的进给动作，两个轴的运动互不干涉，传动路径短，传动刚性表现优于同行程的悬臂式单轴结构。

　　设计阶段首先考虑的是安装边界的适配性，水平轴的两端预留了标准的安装固定位，安装孔位的间距按照通用工业铝型材的槽距做了匹配，不管是直接锁装在铝型材机架上，还是固定在钢制加工台面上，都不需要额外做转接板加工，能直接适配多数桌面型设备的机架安装尺寸，水平轴的有效行程覆盖常规桌面工位的作业范围，垂直轴的行程则针对小型工件的抬升、下刀动作做了优化，不会出现行程冗余带来的结构浪费。

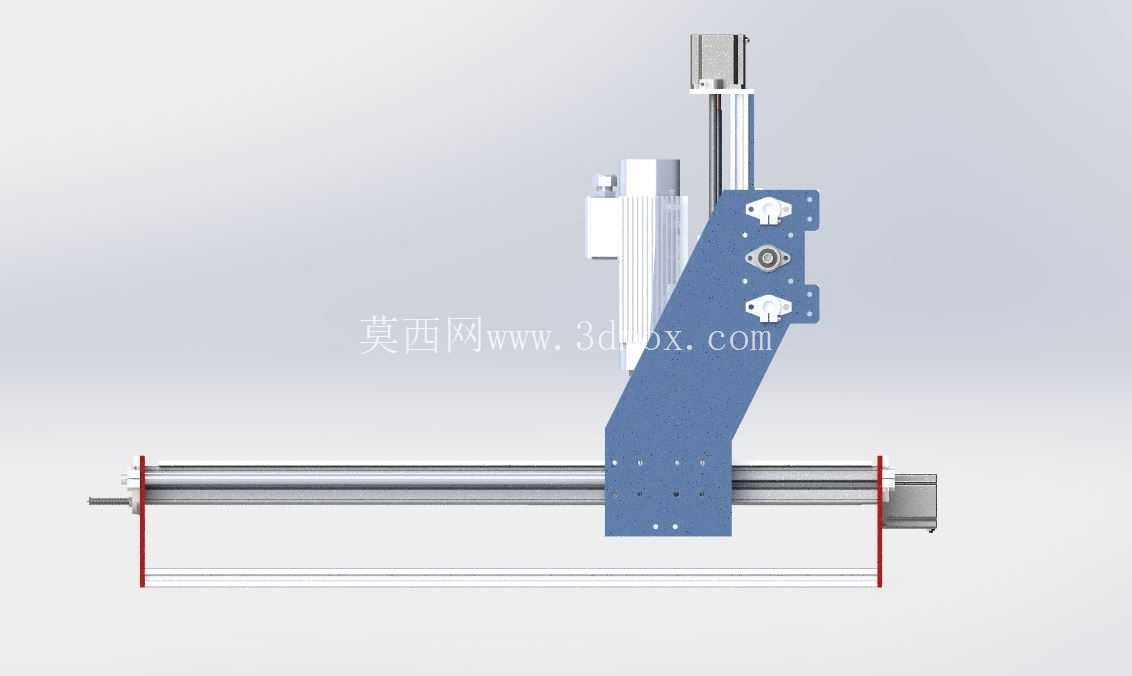

　　传动结构上，两个轴都采用了圆柱直线导轨搭配同步带传动的组合，导轨的安装基面做了一体化的铣削加工，安装面的平面度控制在满足轻载传动精度要求的范围内，不需要装配时再反复刮研调整，同步带的张紧结构设计在滑座的端部，日常维护时只需要松开锁紧螺钉调整张紧轮位置就能完成皮带张紧，不需要拆解整个轴体的外罩，维护操作的便利性做了充分考量。垂直轴的安装座采用了倾斜式的承力结构，相比垂直直装的结构，这种倾斜布置的形式能让垂直轴的重心更贴近水平滑座的受力中心，减少水平轴高速运动时垂直轴带来的偏载力矩，降低导轨单侧的磨损速度，延长整套模组的无故障运行时间，安装座上预留了多组标准安装孔位，既可以固定主轴电机、点胶阀这类作业执行件，也能加装传感器支架、拖链固定件等周边辅件，拓展性足够覆盖多数轻载作业场景的安装需求。

　　走线结构上，水平轴和垂直轴都预留了拖链安装的槽位，线缆可以顺着拖链排布，不会在轴体运动时出现线缆拉扯、摩擦外罩的问题，所有的运动部件都做了限位设计，轴体的两端都装了硬限位挡块，配合电气限位开关能避免滑座超程脱轨，运行安全性有足够保障。从实际使用的角度看，这套模组的负载能力适配桌面级作业的常见负载，运行速度能满足中小型数控设备的进给速度要求，重复定位精度能覆盖木工轻加工、软材质雕刻、小型工件搬运这类场景的精度需求，整体结构的零件通用性强，导轨、同步带、紧固件都是市面上的通用标准件，后期更换备件不需要定制特殊零件，能有效降低设备的后期维护成本。设计时还特意控制了整体的外形尺寸，整套模组安装完成后占用的台面空间小，不会过多挤占作业台面的有效操作区域，对于空间受限的桌面型设备、小型自动化作业单元来说，这种紧凑结构的适配性要远优于大尺寸的重型线性模组。
