老式矿用往复式动力装置结构设计

　　这款动力装置的结构原型取自早年矿区井下及地面小型作业点位使用的往复式动力设备，在早年矿区供电覆盖不足、小型作业机具缺乏独立动力源的场景下，这类结构紧凑、可就地取材制作的动力装置，能够为小型矿石输送、矿用风门启闭、简易钻探辅助机具提供稳定的往复动力输出，适配矿区零散作业点位的动力需求，不需要复杂的配套管线与高压供电支持，仅需基础的燃料供给即可维持运行。从结构设计逻辑来看，整套装置摒弃了传统内燃机所需的复杂铸件壳体，绝大多数结构件均可采用常规型材、边角余料通过车削、铣削、钻孔等常规机加工工序制作，大幅降低了自制门槛，尤其适合机械爱好者、小型维修点位的复刻制作需求。

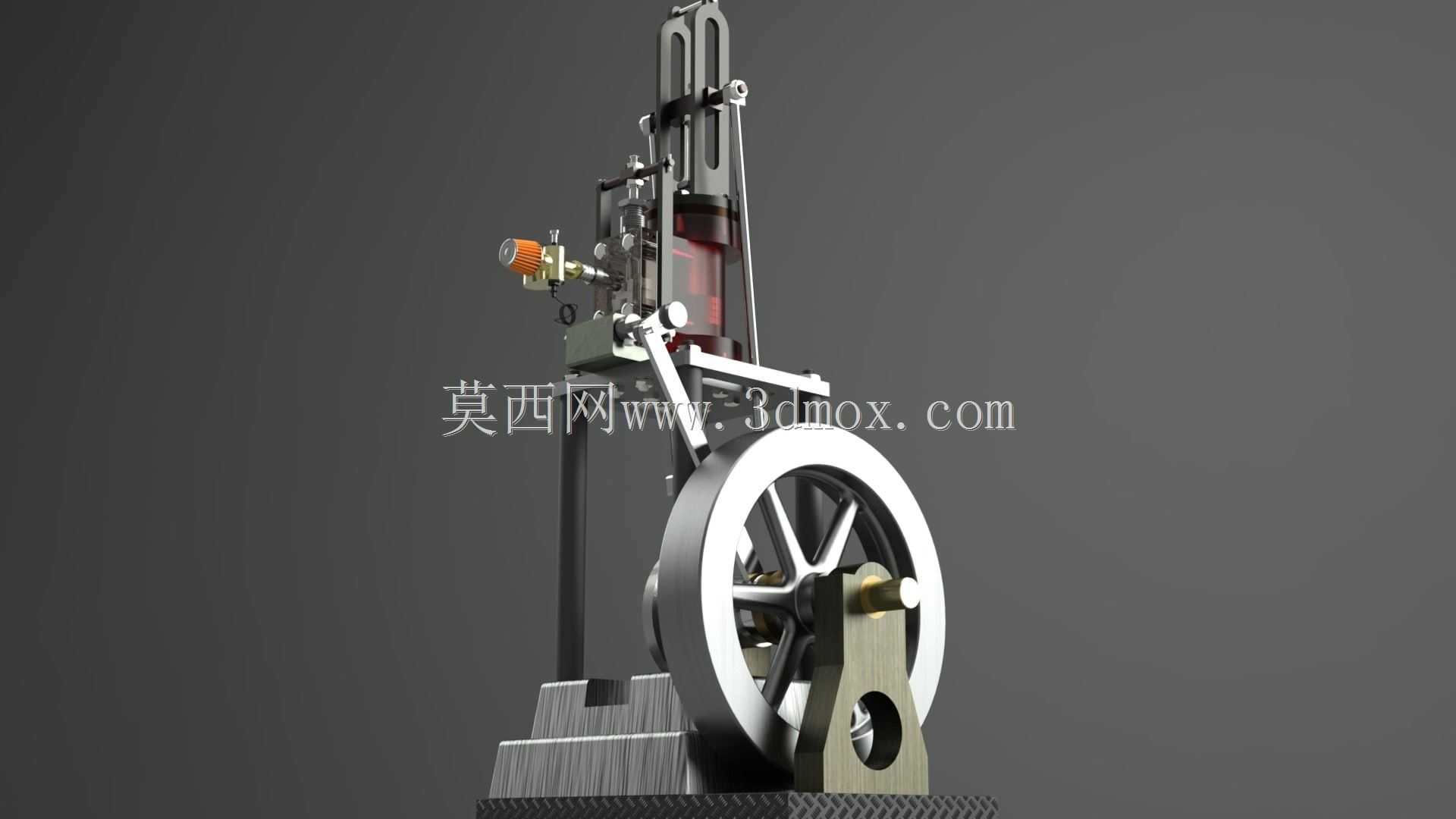

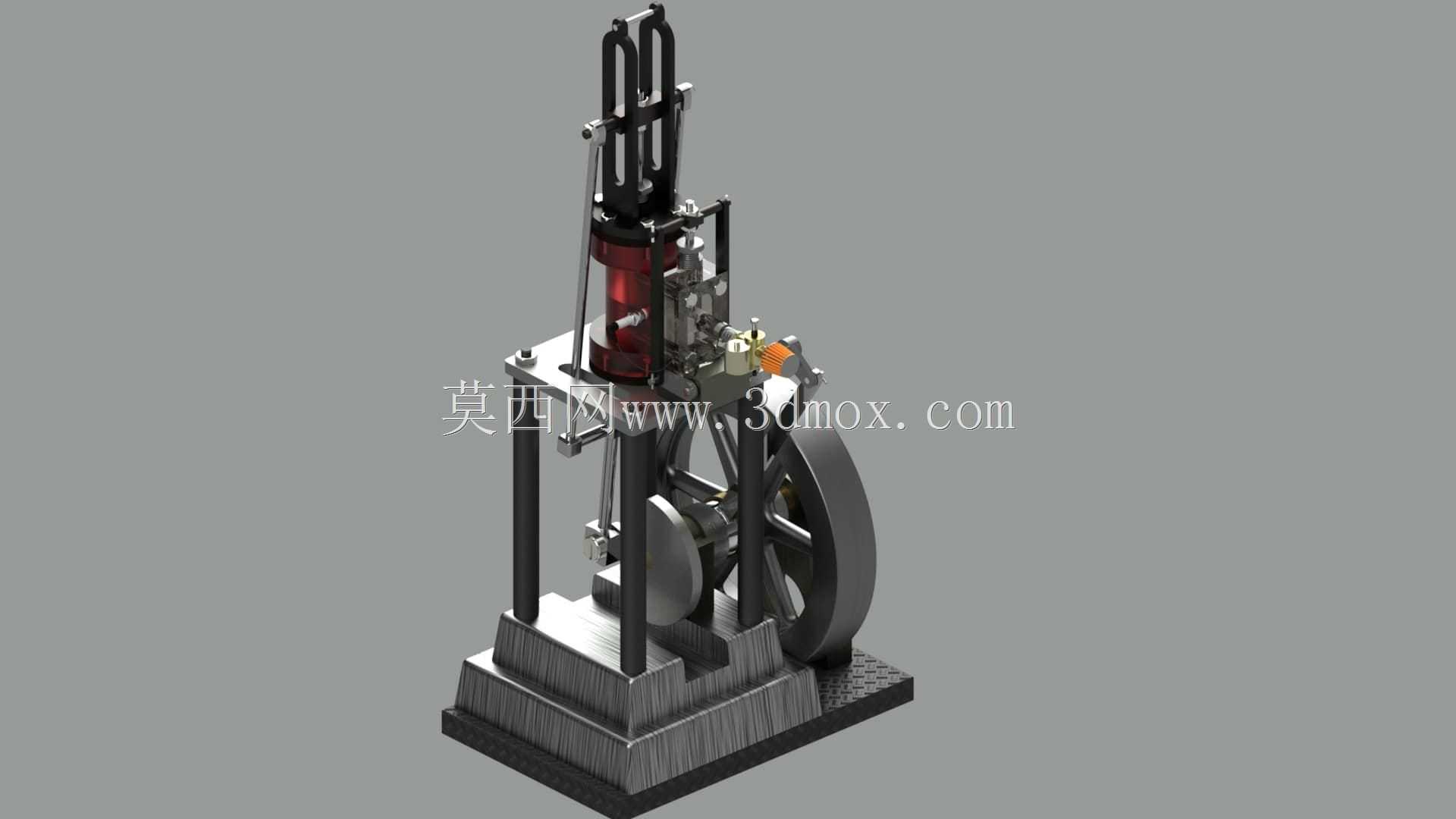

　　核心传动部分采用摇臂轴搭配连杆的传动路径，十字头导轨结构的加入，能够将活塞的直线往复运动精准转化为曲轴的旋转运动，同时抵消连杆摆动带来的侧向力，避免活塞与缸壁之间出现偏磨问题，有效提升整套结构的运行稳定性与使用寿命。飞轮采用大直径轮辐式结构，安装在曲轴输出端，依靠自身较大的转动惯量储存做功行程的能量，克服非做功行程的阻力，保证曲轴旋转的均匀性，避免运行过程中出现转速波动过大的问题。缸体部分采用立式布局，进排气控制组件集成在缸体侧方，结构紧凑，减少了外接管路的数量，降低了管路泄漏的风险。

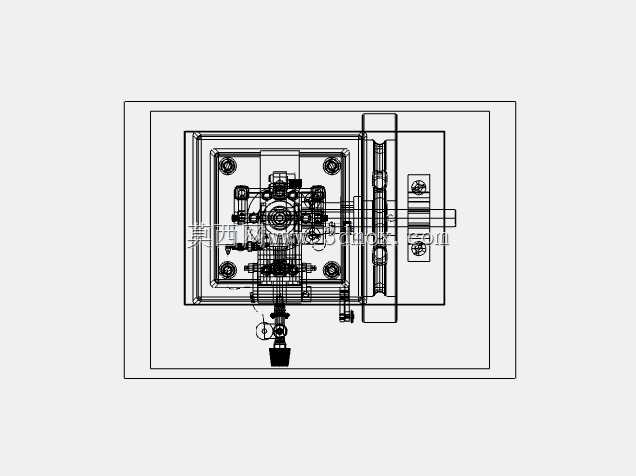

　　安装边界方面，整套装置的底座采用一体式支撑结构，底部预留了四个对称分布的安装孔位，可直接通过螺栓固定在混凝土基础或者钢制机架上，不需要额外制作复杂的安装支架；整体重心集中在中下区域，飞轮侧的配重经过平衡校准，运行过程中振动幅度较小，不需要额外加装厚重的减震垫层即可稳定运行。从功能特性来看，这套结构的气门控制通过摇臂轴与曲轴的联动实现，不需要额外的凸轮轴加工，零件加工难度大幅降低，所有配合面的公差要求均控制在常规机加工可达到的精度范围内，没有特殊的高精度加工需求，普通的小型机加工车间即可完成全部零件的制作。

　　十字头导轨采用开放式的滑动配合结构，日常维护时可直接观察导轨面的磨损情况，加注润滑脂的操作也十分便捷，不需要拆解主体结构即可完成日常保养。在实际应用场景中，这类小型动力装置除了复刻早年矿用设备的原型之外，还可作为教学演示模型，直观展示往复式动力设备的工作原理，帮助初学者理解曲柄连杆机构、气门控制、飞轮储能等核心机械结构的运行逻辑；也可作为小型发电机组、小型水泵的动力源，适配无供电区域的小型作业需求。设计过程中充分考虑了零件的通用性，所有紧固件均采用标准公制规格，轴承、密封件等易损件均选用市场通用型号，后期更换维护不需要定制特殊零件。整套结构的运动部件均做了运动干涉校验，曲轴旋转过程中，连杆、摇臂、十字头等部件的运动轨迹均预留了足够的安全间隙，不会出现运行卡滞或者部件碰撞的问题。缸体与活塞的配合间隙经过合理匹配，既保证了运行过程中的密封性能，又不会因为间隙过小导致热胀冷缩出现卡缸问题。进气端设置了可调式的混合气调节组件，可根据运行工况调整进气量，保证不同负载下的运行稳定性。排气端采用侧置布局，排气方向可根据安装需求调整，避免排气直吹操作人员或者周边设备。从结构强度来看，所有受力部件的截面尺寸均经过受力核算，曲轴采用阶梯轴结构，应力集中位置做了圆角过渡处理，能够承受往复运动带来的交变载荷，长期运行不会出现轴类断裂的问题；连杆两端的连接孔均做了衬套镶嵌处理，磨损后仅需更换衬套即可恢复配合精度，不需要更换整个连杆零件，大幅降低了后期维护成本。底座的支撑筋板采用三角形布局，提升了整体结构的刚性，即使在满负载运行的情况下，底座也不会出现明显的形变，保证各运动部件的配合精度不会因为机架形变而出现偏差。
