奔驰320CDI发动机EGR密封隔板结构

在柴油发动机的废气再循环系统布局中，这类密封隔板是衔接EGR阀与发动机缸体对应气道的核心密封连接件，主要应用于奔驰OM642系列320CDI柴油动力单元的EGR回路装配环节，承担着分隔废气通道与周边腔体、防止高温废气泄漏、保证EGR系统废气流量控制精度的实际作用。从实际装车场景来看，EGR系统工作时会引入最高可达数百摄氏度的高温废气，隔板长期处于高温、带少量积碳颗粒的废气冲刷环境中，同时还要承受发动机运行带来的持续振动，因此其结构设计的合理性直接关系到EGR系统的工作稳定性，一旦隔板密封失效，会出现废气泄漏、进气流量检测失准、发动机排放超标、怠速抖动等一系列故障。

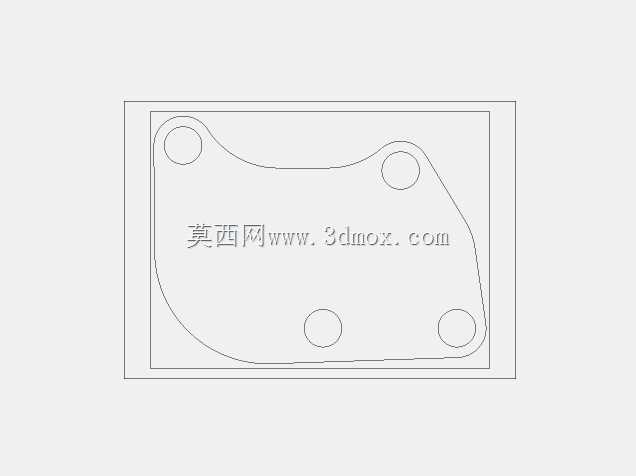

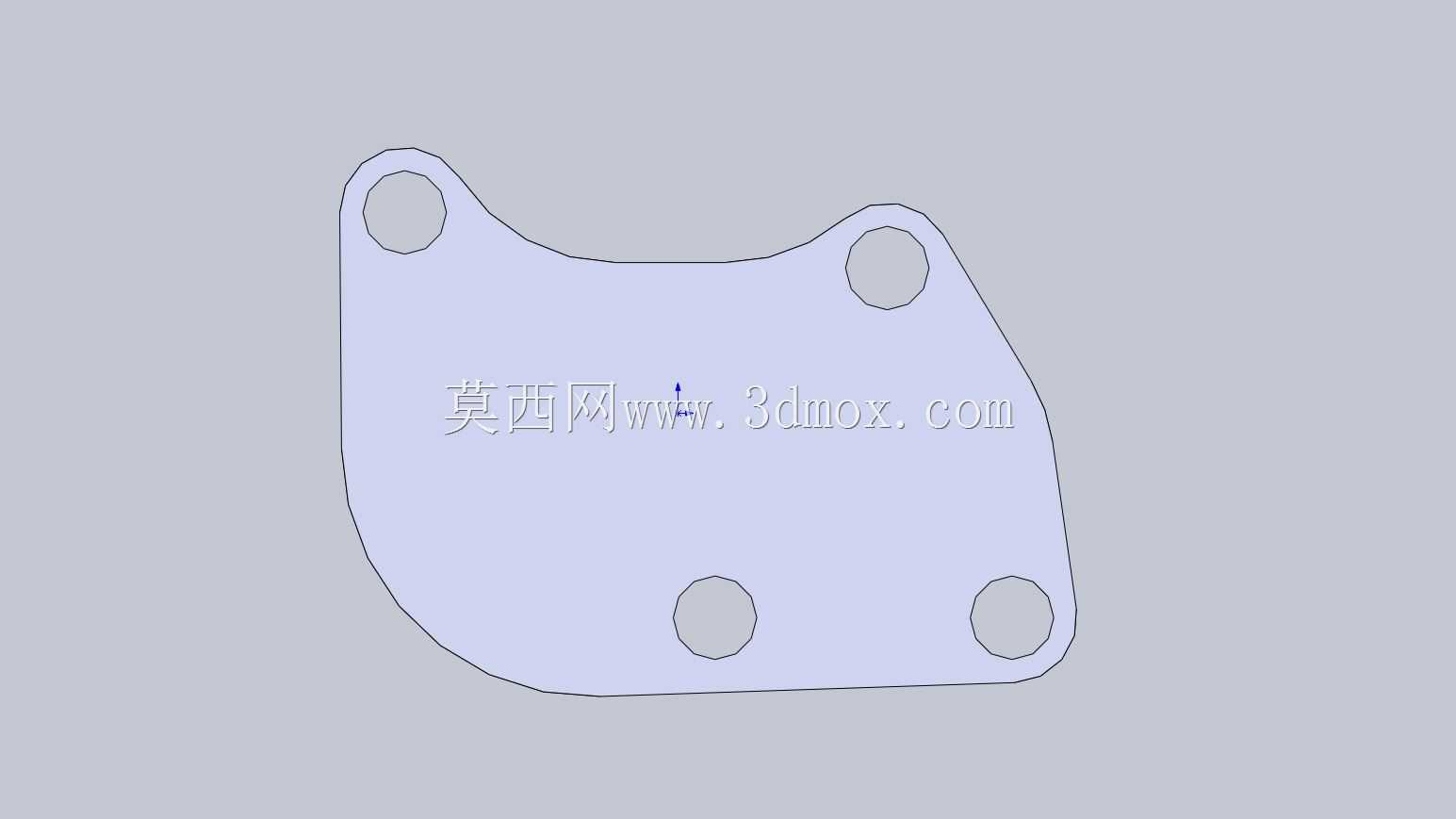

从结构设计思路来看，这款隔板采用了异形轮廓的薄板结构，整体轮廓完全匹配EGR阀与缸体结合面的安装边界，没有多余的外伸结构，能够最大化利用安装面的有限空间。板体上设置的四个安装孔位，位置完全对应结合面上的螺栓固定点，孔位的同轴度公差在建模时严格控制在0.1mm以内，保证装配时螺栓能够顺利穿入，不会出现别劲导致的密封面压合不均问题。隔板的边缘轮廓做了与结合面完全随形的曲线设计，在避让周边发动机附件、线束管路的同时，保证密封面的有效压合宽度不小于5mm，避免压合应力集中导致的垫片压溃或者密封失效。

从安装边界来看，这款隔板的整体厚度控制在1.2mm，既保证了自身的结构刚度，不会在螺栓压紧力下出现翘曲变形，又不会占用过多的安装间隙，导致EGR阀装配时出现轴向尺寸超差。四个安装孔的孔径设计为8.2mm，适配M8的固定螺栓，孔位周边没有设置额外的凸台结构，依靠整体平面度保证密封性能，平面度公差控制在0.05mm以内，装配时配合对应的金属复合密封垫片，能够在-40℃到450℃的工作温度区间内保持稳定的密封性能。隔板的异形轮廓在设计时充分考虑了周边零部件的避让需求，左上角的圆弧避让结构对应缸体上的凸台结构，右侧的内凹轮廓则避让EGR阀上的传感器安装座，避免装配时出现干涉问题。

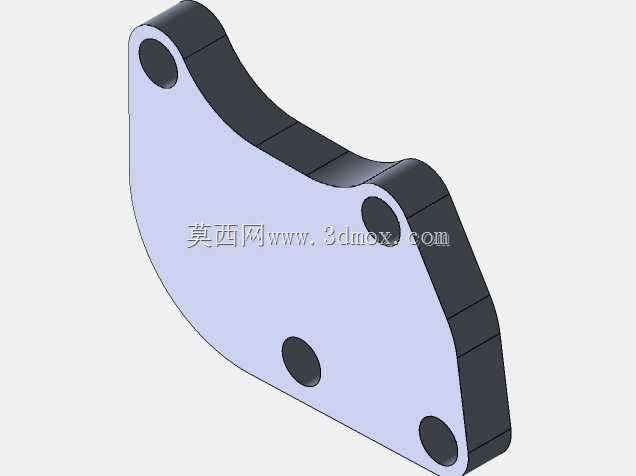

在实际建模过程中，这类密封隔板的建模重点在于轮廓的精准度，所有曲线都需要与实际安装面的边界完全匹配，不能出现轮廓偏差导致的密封面覆盖不全问题。建模时首先提取结合面的点云数据或者二维安装图纸的轮廓线，通过样条曲线拟合出连续光滑的外轮廓，保证轮廓线没有拐点、折角等应力集中点，然后拉伸生成基础板体，再按照孔位坐标切除安装孔，最后对所有边缘做0.2mm的倒角处理，去除锐边，避免装配时割伤密封垫片或者划伤操作人员。这类零件虽然结构简单，属于发动机周边的小型连接件，但在整个EGR系统中起到的密封作用至关重要，设计时任何一个孔位的偏差、轮廓的超差，都可能导致整个系统的密封失效，因此建模过程中需要反复核对安装边界尺寸，确认所有配合面的尺寸公差符合装配要求，同时还要考虑零件加工时的工艺性，尽量采用规则的轮廓特征，减少不必要的复杂曲面，降低冲压加工的难度，提高零件的生产一致性。

从实际使用场景出发，这类隔板在发动机售后维修、EGR系统改装、教学模型拆解等场景中都有对应的应用需求，准确的三维模型能够帮助维修人员提前确认零件的匹配度，避免错件导致的返工，也能帮助结构设计人员在做EGR系统改型时参考原有安装边界，缩短设计周期。在建模时还要考虑零件的材料特性，这类隔板一般采用耐高温的不锈钢板材冲压成型，建模时不需要额外设置复杂的加强筋结构，依靠板材自身的强度即可满足使用要求，同时薄板结构也有利于热量的快速散发，避免局部温度过高导致的材料老化。
