一体式免支撑3D打印轴承支架结构

在小型航空模型、桌面级实验装置以及轻量化传动机构的搭建过程中，轴承安装座的结构合理性直接决定了旋转副的运行稳定性与装配维护效率，这款一体式轴承支架正是针对这类场景的安装需求完成的结构设计。从实际使用场景来看，这类支架多用于载荷不大但对安装空间、自重有严格限制的场合，比如小型固定翼航模的舵面传动支撑、桌面3D打印机的从动轮安装座、小型自动化实验台的转轴定位结构，这类场景往往没有预留复杂的装配空间，也不适合采用多零件拼接的支架结构，避免拼接带来的装配误差累积。

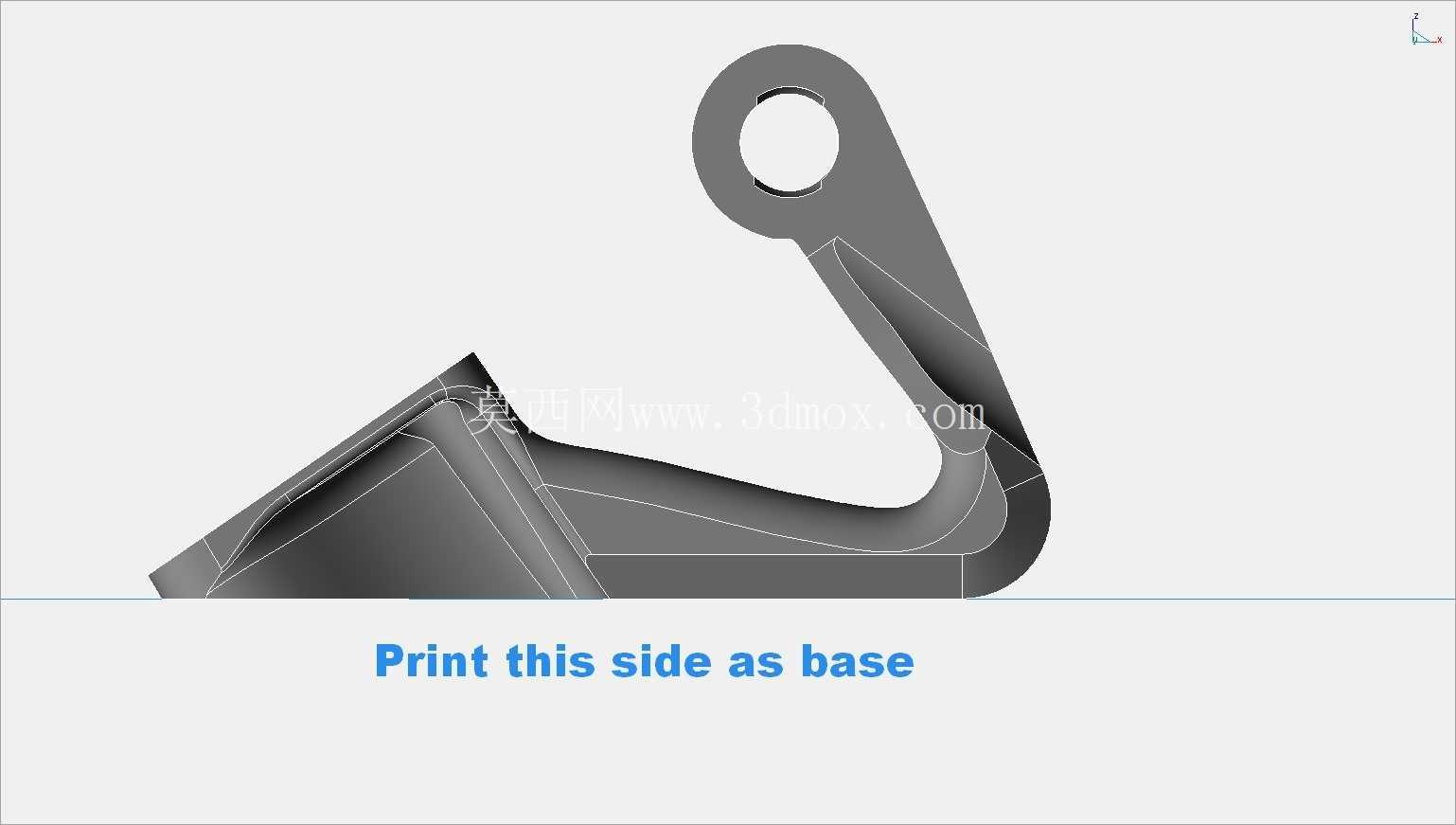

设计阶段首先敲定了一体式成型的核心思路，摒弃传统支架分体拼接、额外加装紧固件的结构形式，整个零件从安装基面到轴承支撑位为连续的整体结构，不存在拼接缝隙与装配错位的问题。针对3D打印的工艺特性做了定向优化，指定带平直安装边的一侧作为打印基面，该基面为完整的平面结构，打印时无需额外添加支撑结构，既能够减少打印过程中的材料损耗，也能避免去除支撑时对零件表面精度造成破坏，同时保证支撑位的形位公差满足轴承装配要求。

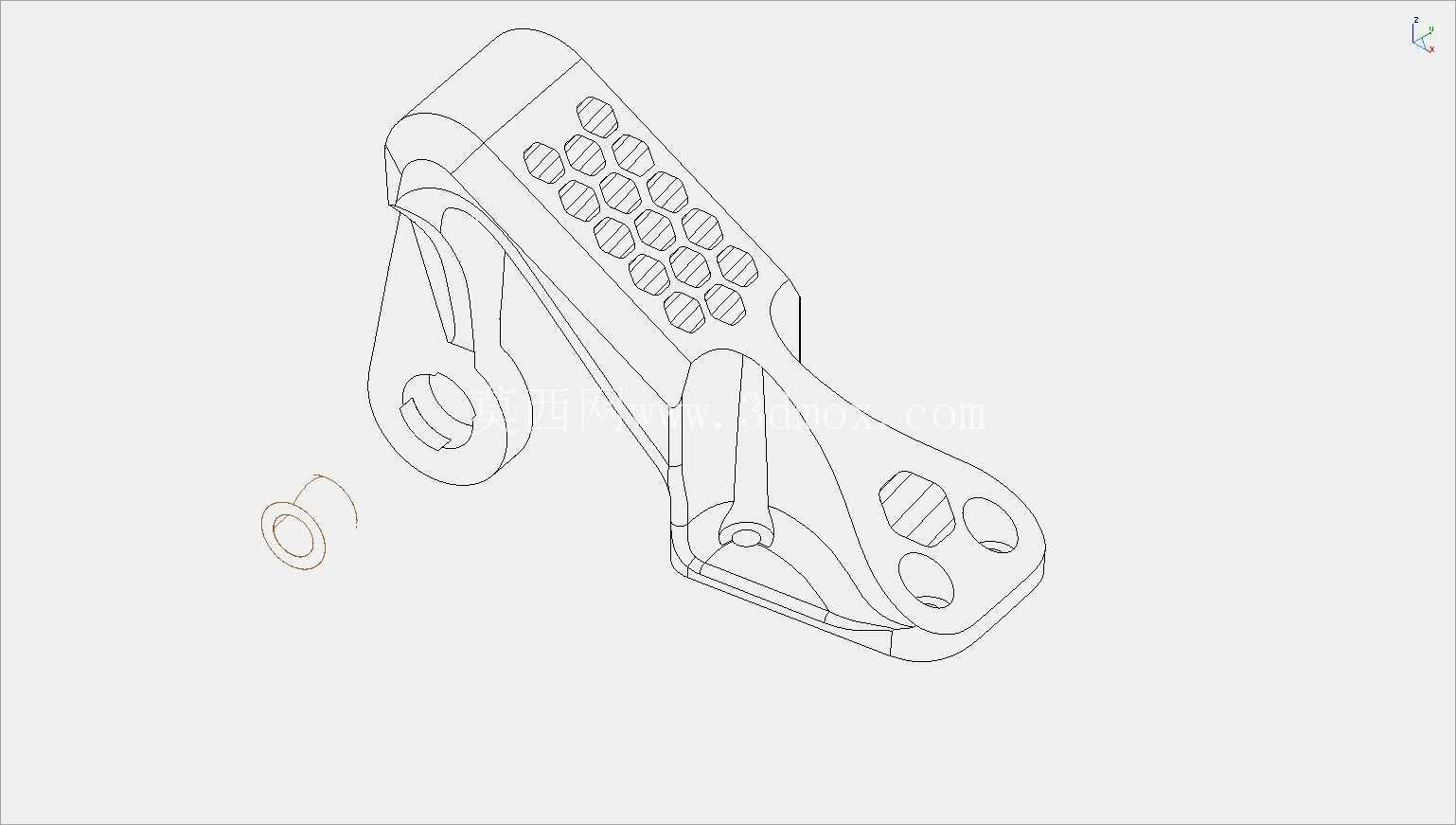

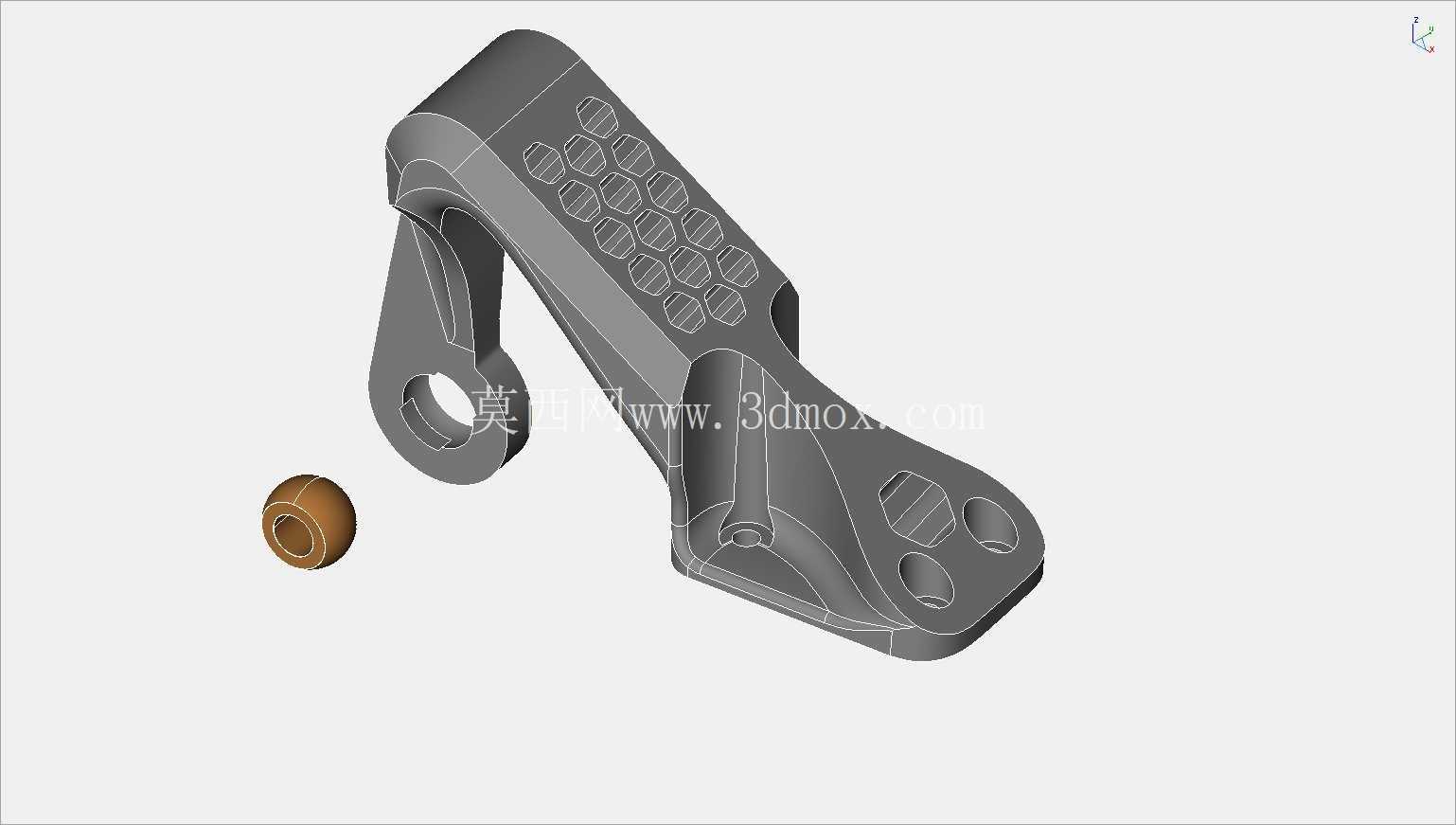

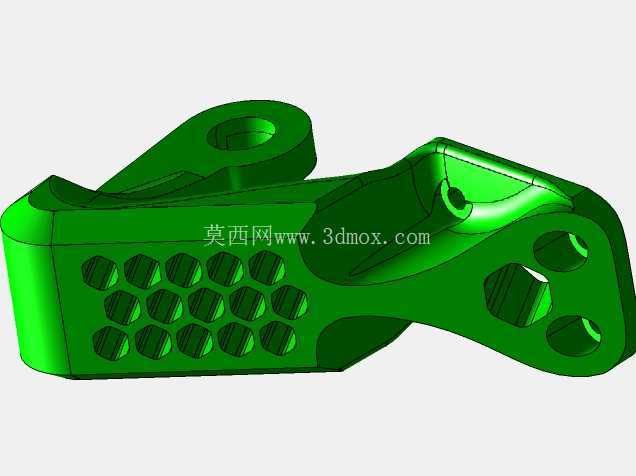

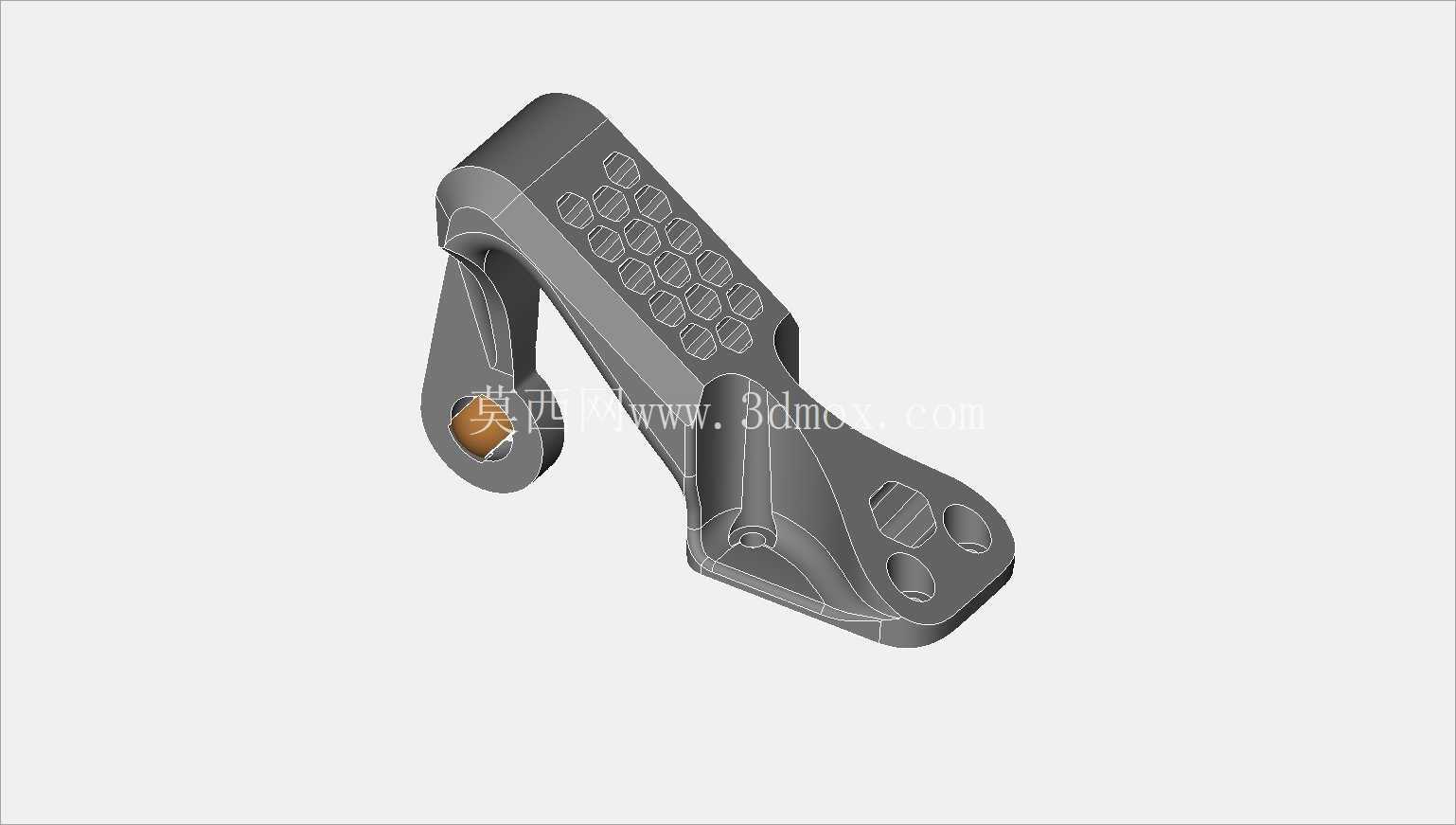

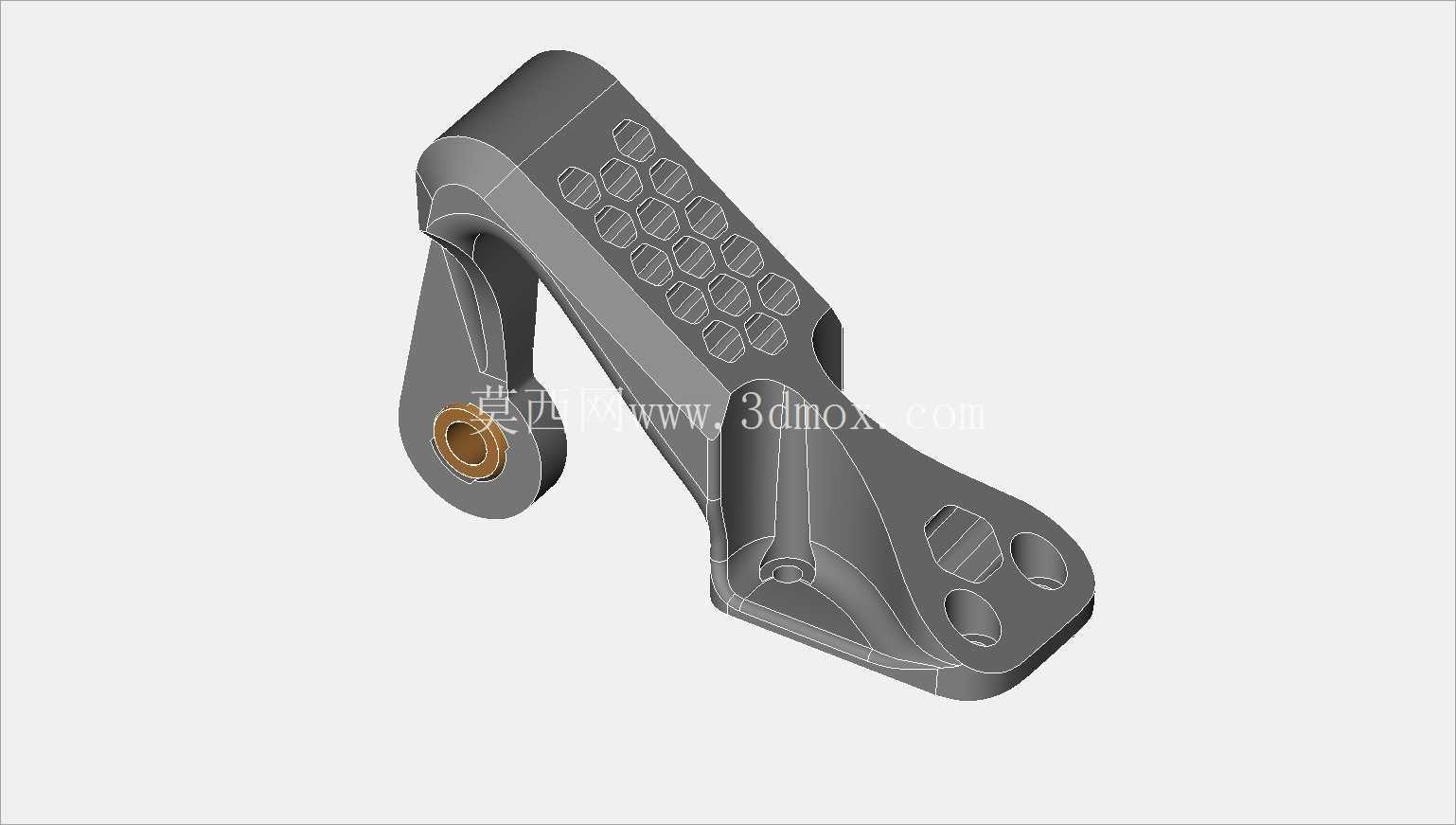

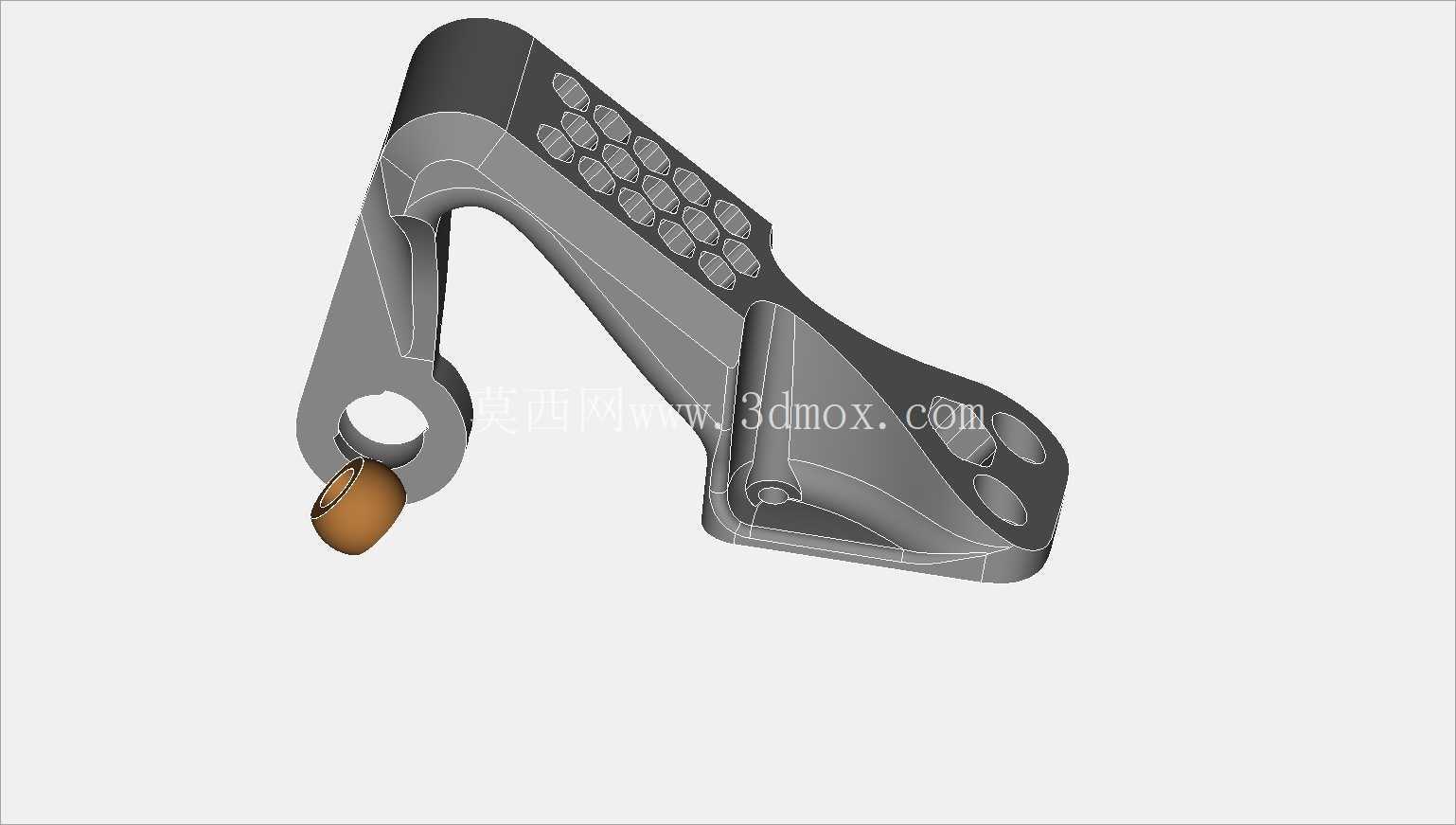

轴承安装位的结构做了针对性的细节处理，用于安装黄铜轴承的位置采用带导向的切口设计，安装时无需借助专用压装工具，即可将轴承顺着切口平滑推入安装位，推入后轴承可在安装位内顺畅旋转，切口的限位结构能够牢牢卡住轴承外圈，避免设备运行过程中轴承出现轴向窜动、脱出的问题。考虑到零件轻量化的需求，支架非受力区域的六边形切口做了圆弧过渡处理，将原本尖锐的六边形边角改为圆形过渡，一方面能够减少零件边缘的应力集中，避免长期受载后出现裂纹，另一方面也能去除多余的结构材料，降低零件整体自重，同时圆弧过渡的边缘不会产生锋利的毛刺，装配调试过程中不会划伤操作人员。

从安装边界来看，支架底部的平直安装边预留了足够的紧固件安装空间，可通过标准螺栓直接固定在安装基板上，安装边与支撑臂之间采用大圆弧过渡结构，能够有效分散轴承传递过来的径向载荷，避免应力集中在转角位置导致结构断裂。支撑臂的弯折角度经过力学校核，在保证轴承安装位与安装基面距离满足传动布局要求的前提下，尽可能缩短支撑臂的力臂长度，提升整体结构的刚性，减少转轴运行过程中的支撑形变。整个零件的外形轮廓没有突兀的外伸结构，安装时不会与周边的传动件、结构件产生运动干涉，适配多数小型传动机构的安装空间要求。

实际装配测试中，这款支架的安装流程十分简便，无需额外加工定位面，将打印完成的零件基面贴合安装基板锁紧螺栓后，直接推入轴承即可完成转轴支撑结构的搭建，轴承装入后径向跳动量控制在小型传动机构的允许范围内，能够满足高转速、低载荷场景下的长期运行需求。针对不同的使用场景，该结构还可以根据实际安装尺寸调整支撑臂长度、轴承安装位的直径，不需要改动整体的受力结构形式，即可快速适配不同规格的轴承与安装空间，具备较强的结构通用性。
