3D打印一体成型轴承安装支架

　　这款轴承支架的核心设计目标，是面向无支撑熔融沉积或光固化3D打印工艺做的一体化结构优化，整个零件从摆放到成型不需要额外添加支撑结构，打印完成后去除少量基底附着材料即可直接投入装配，省去了传统机加工件多工序铣削、钻孔、去毛刺的流程，也避免了拼装焊接件带来的变形与装配公差累积问题。

　　从实际使用场景来看，这类支架常出现在小型实验台架、教学演示机构、轻量化传动单元以及需要快速迭代的非标设备里，用来固定旋转轴的轴承位，同时把转轴载荷传递到相邻的安装基体上。它的一端是带两个安装孔的固定脚，用来和底板或机架锁紧；另一端是带轴承容纳孔的铰接耳，工作轴从这里穿过；中间的长臂把两个功能端连接起来，形成一个悬臂式的支撑姿态。

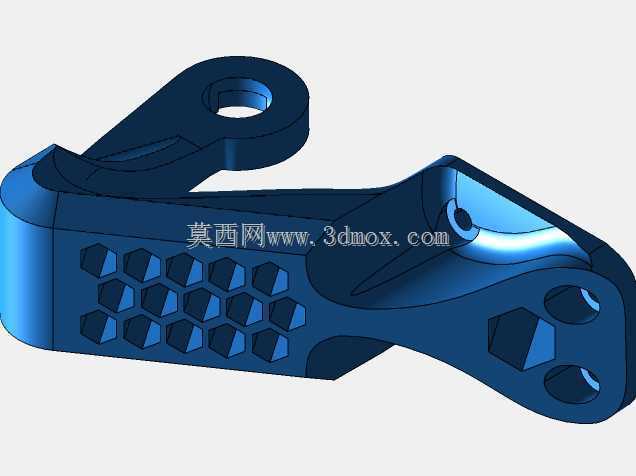

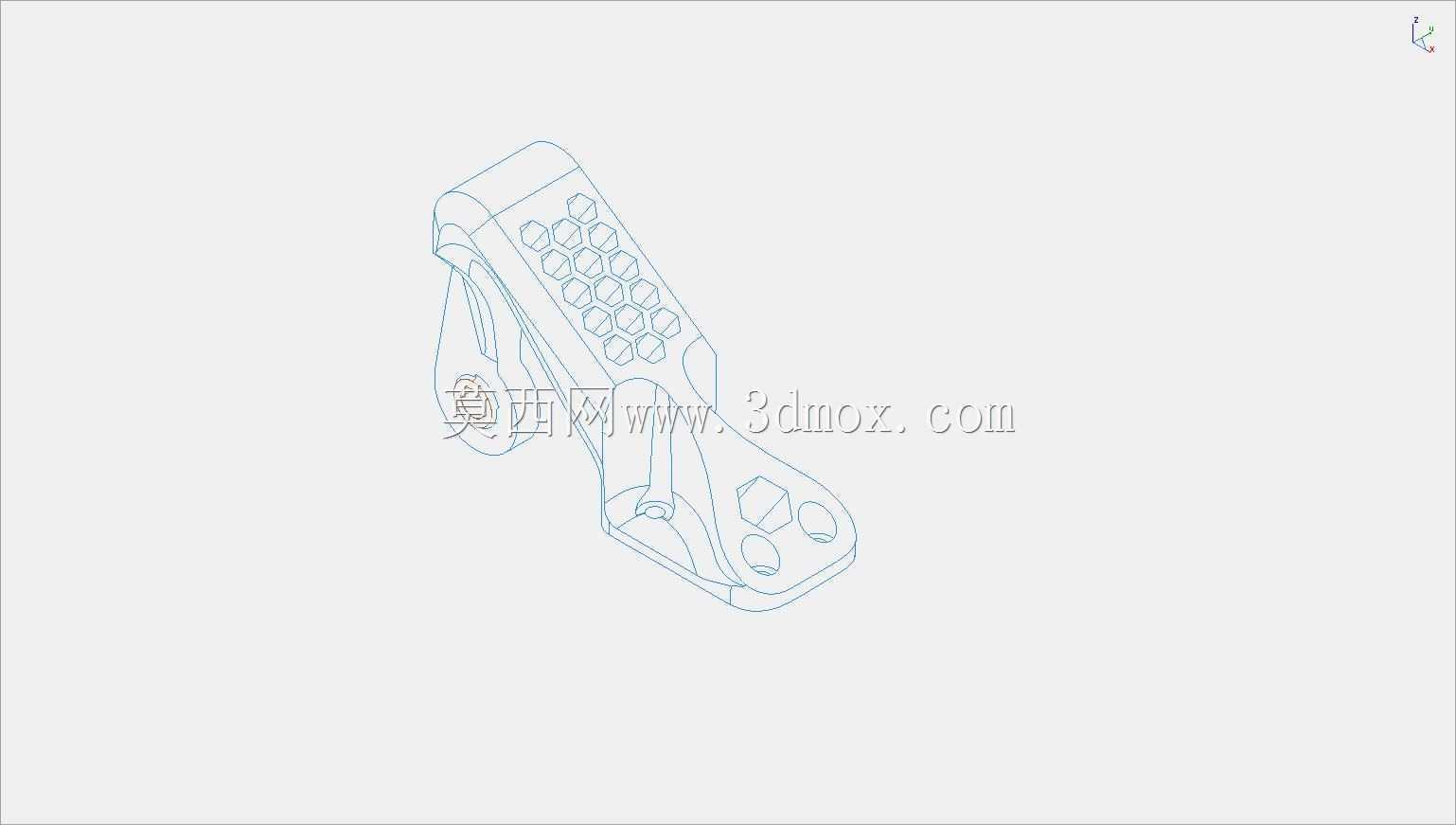

　　设计上比较有特点的是中段大面积的蜂窝镂空。工程师在长臂内部排布了规则的六边形网格，而不是做成实心块。蜂窝结构在受弯和受剪时能以较少的材料维持较高的截面刚度，这对3D打印件尤其重要：一方面可以显著减少耗材用量和打印时间，另一方面让零件重心更轻，转动或振动时的惯性更小。镂空区域的壁厚、格子大小都需要结合打印喷嘴直径和最小自支撑角度来定，保证每一道悬空边都处在工艺可成型的角度范围内，这也是它能做到无支撑打印的关键。

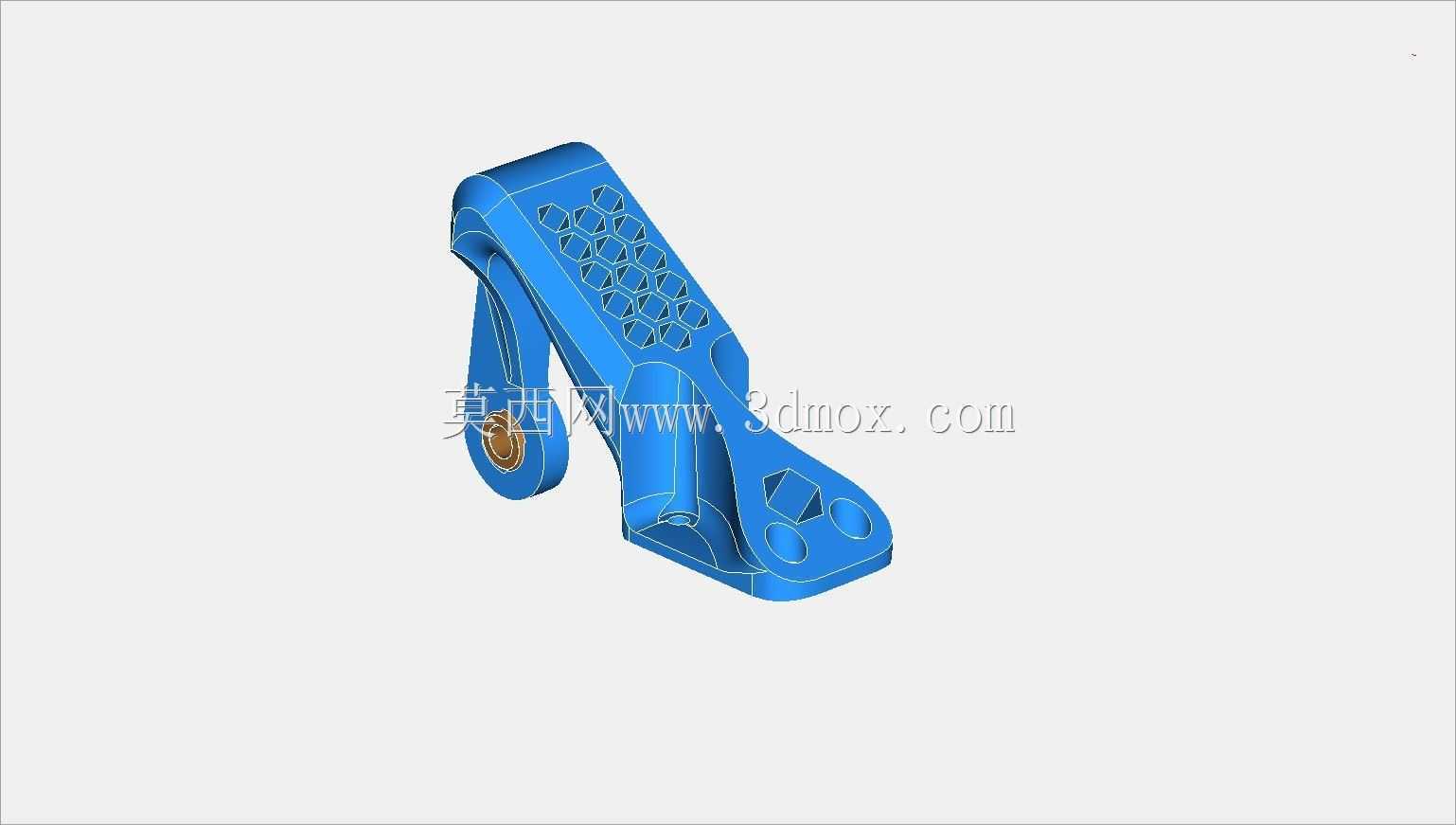

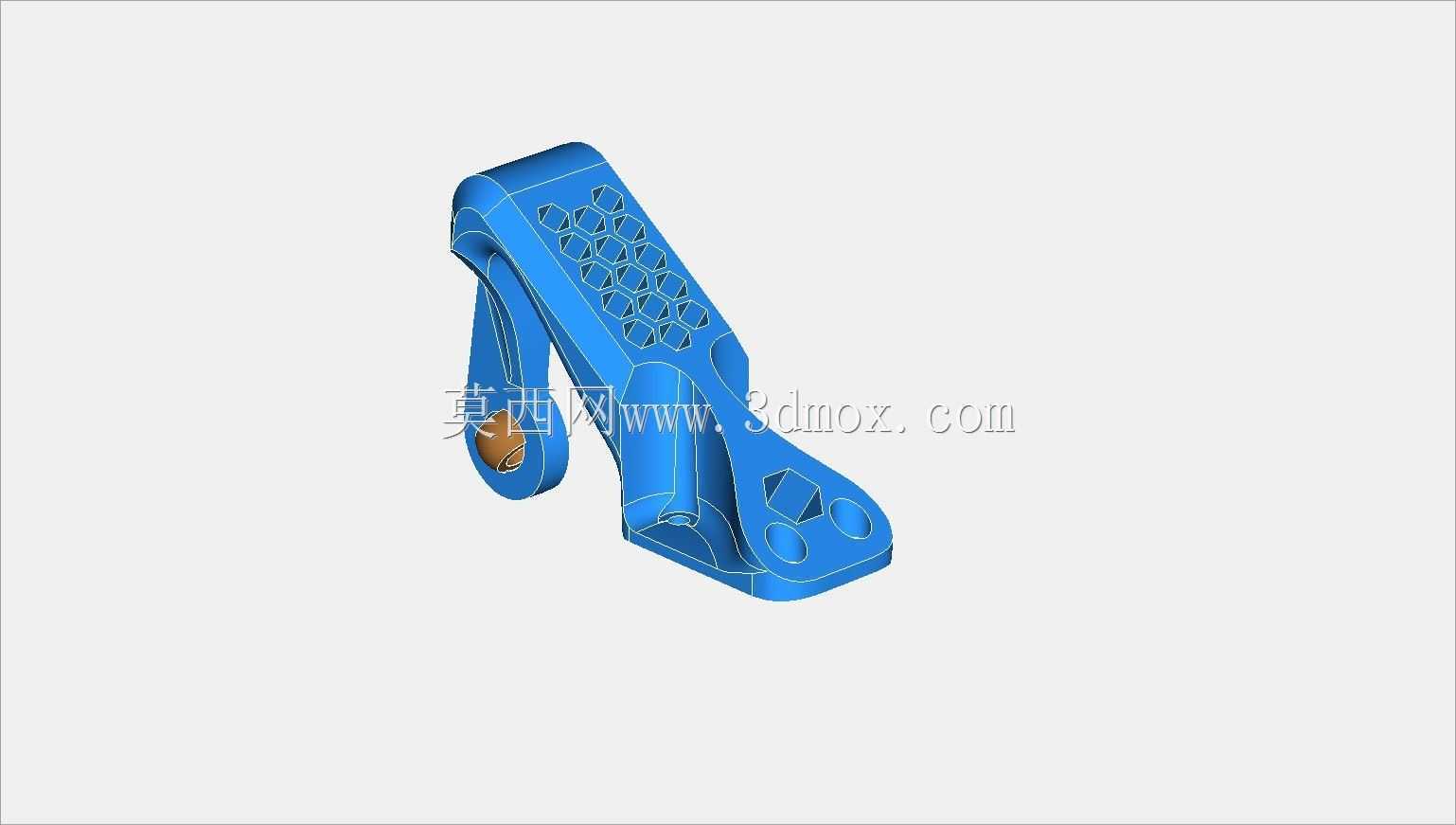

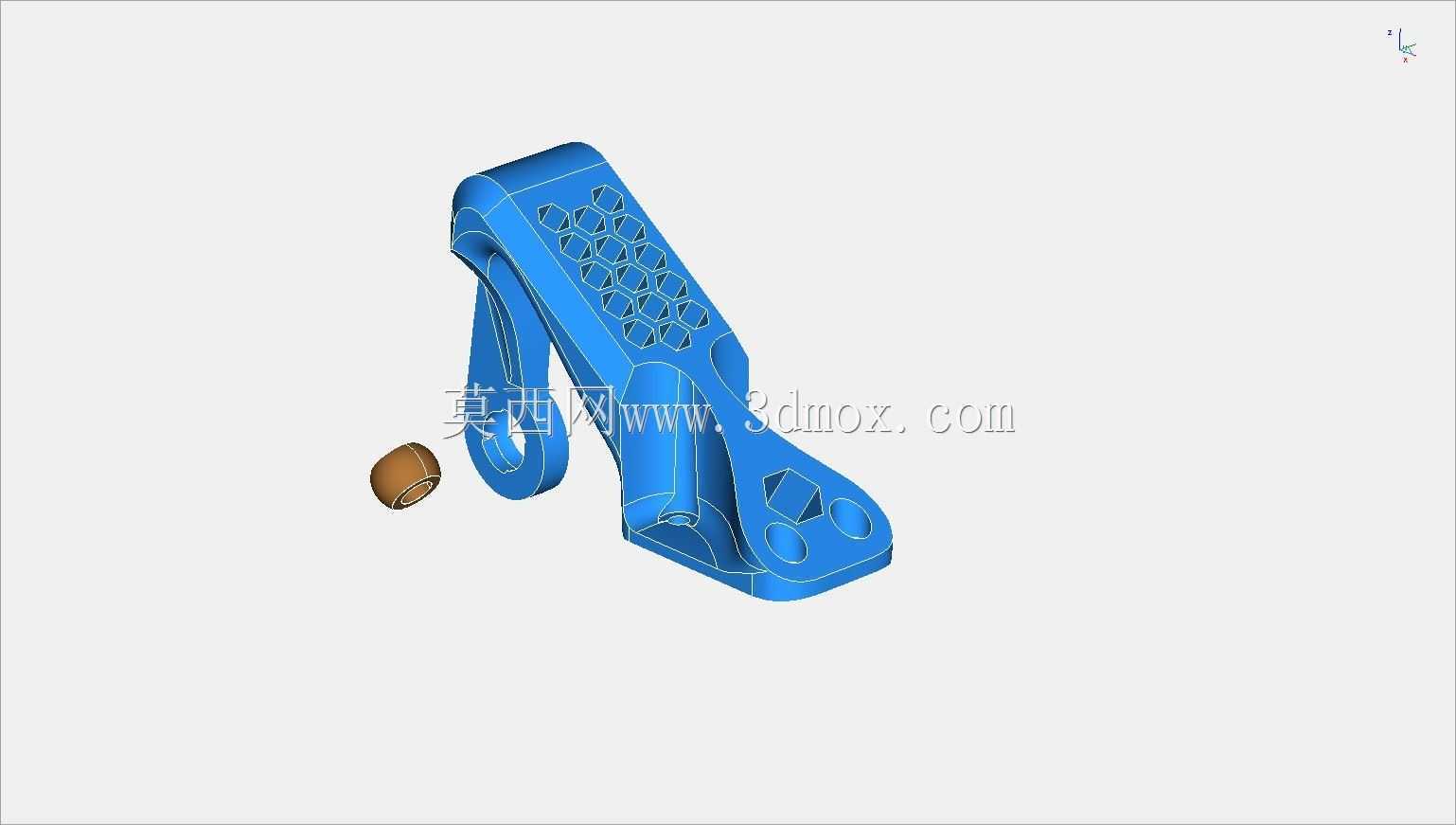

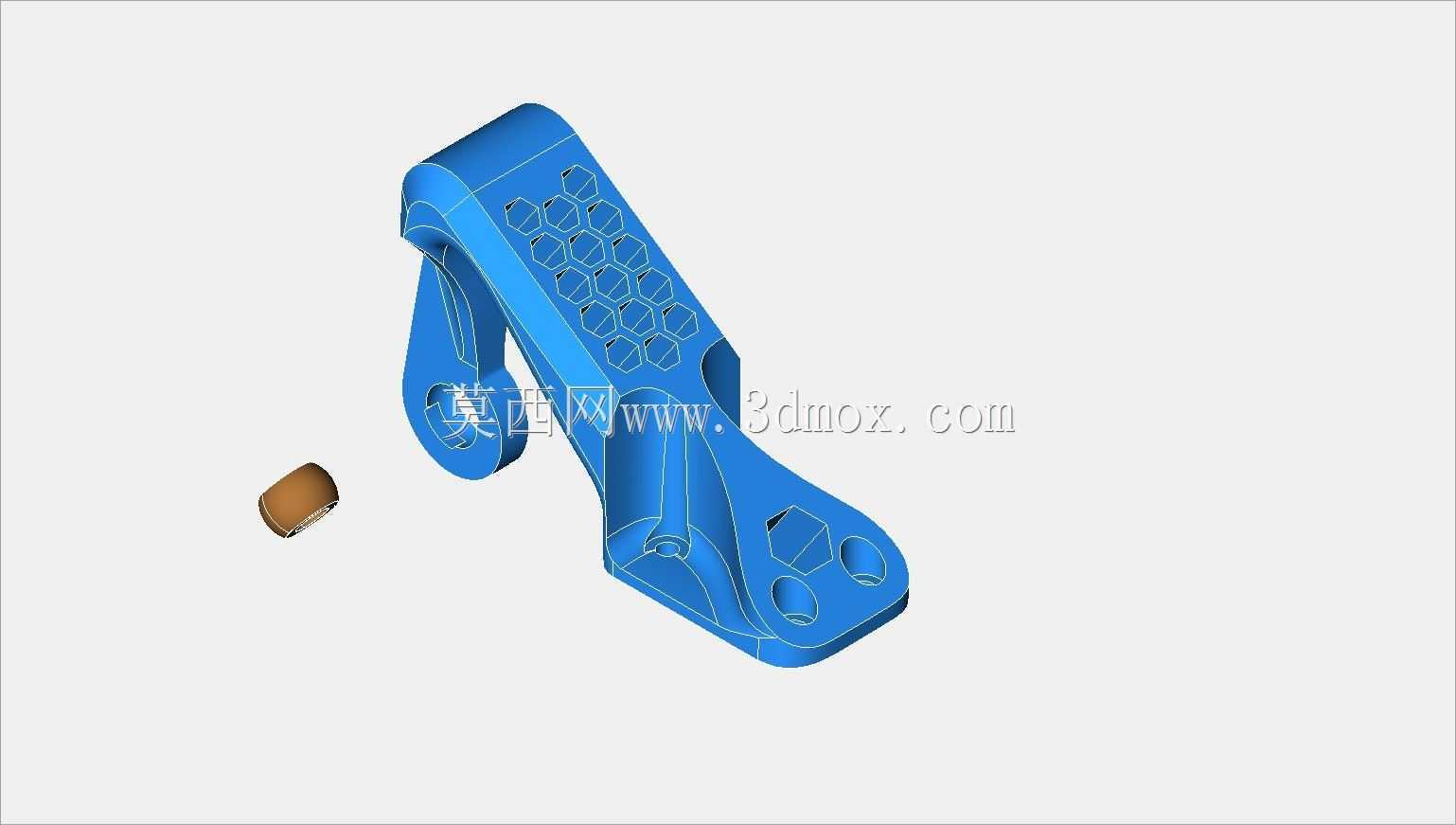

　　轴承的安装方式也做了专门考虑。铜质轴承套可以从侧面以一定角度斜插进入支座孔位，随后旋转到位，最终被孔壁和周围的限位结构牢牢卡住，实现轴与支架之间的转动配合。这种“插入—旋转”的装配思路，相当于在塑料或打印件本体上集成了一个简易的卡扣定位特征，不需要额外的端盖、卡簧或紧定螺钉，就能约束轴承的轴向窜动。对小载荷、低转速的场合来说，这种方案结构简单、零件数量少，维护时也方便更换轴承套。

　　承载能力的调节主要通过改变去除材料的多少来实现。如果设备载荷较大，可以把蜂窝格子加密、壁厚加厚，或者减少镂空面积，让长臂截面更接近实体；如果追求极致轻量化，则可以放大格子、减薄外壁，只要保证屈曲安全裕度即可。固定端的两个安装孔周围做了局部加厚和凸台，用来分散螺栓预紧力，避免拧紧时把打印件压溃；铰接耳处的孔位周围同样加厚，以承受轴传递过来的径向力和少量弯矩。

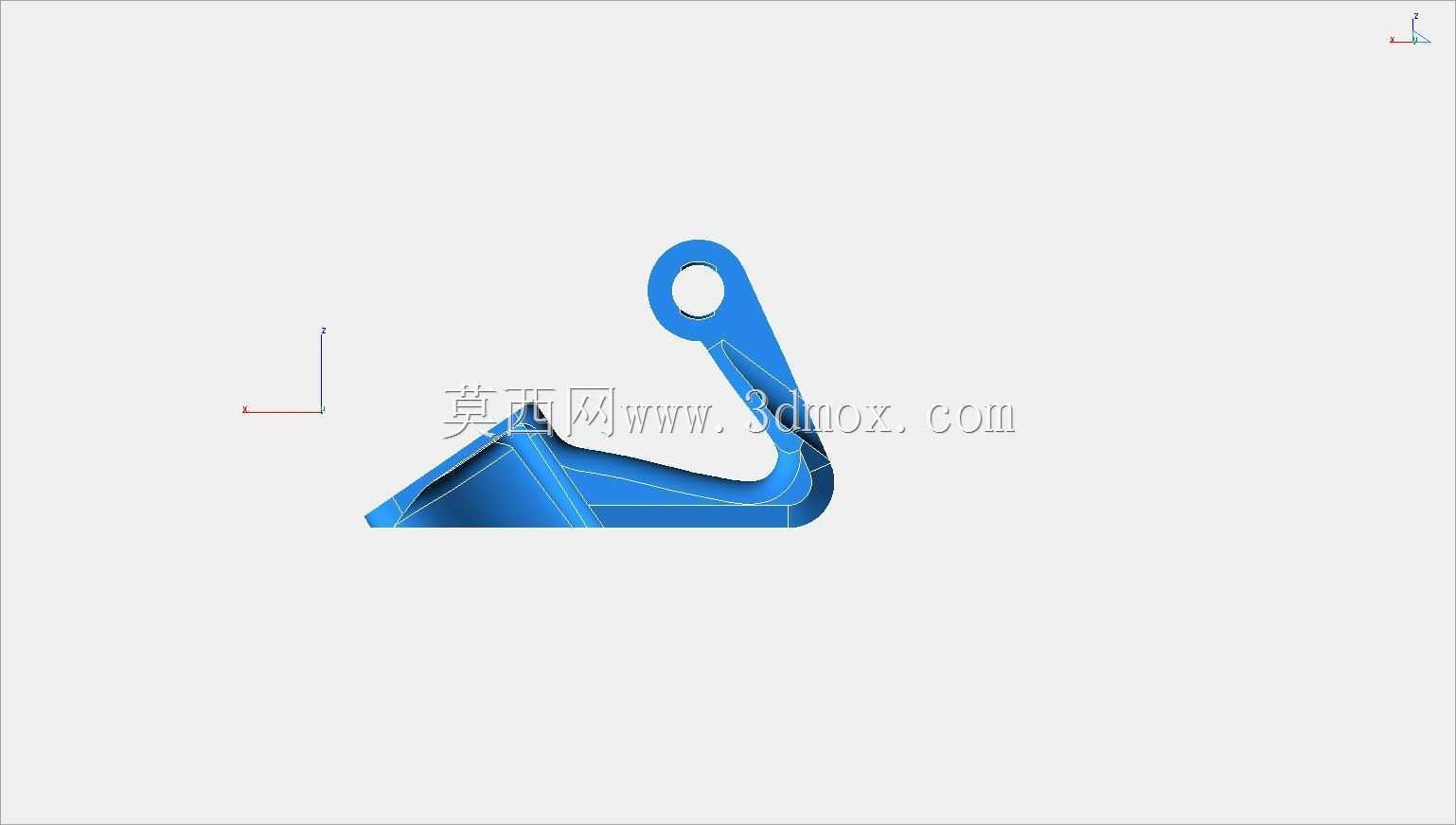

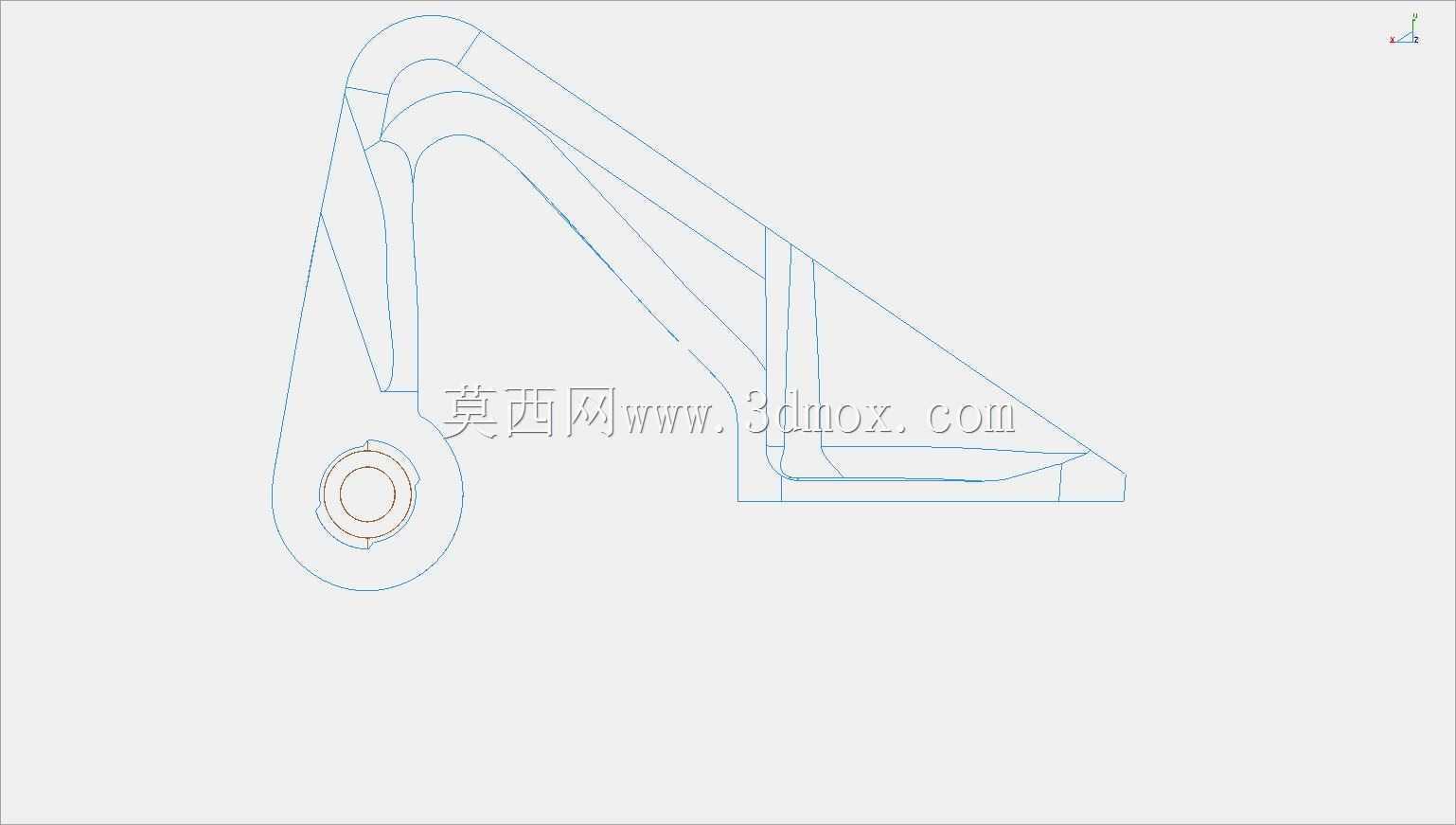

　　外形上，整体呈弯曲的长悬臂形态，轮廓顺着载荷路径走形，避免出现突兀的直角拐角，转角处多采用圆弧过渡，既有利于打印时的层间结合，也能减少应力集中。安装边界方面，固定脚的孔距、孔径决定了它在机架上的占用范围，铰接孔的高度则决定了转轴中心高，选型时需要把这两个尺寸与相邻传动件的中心距核对清楚；长臂的伸展方向和宽度也要预留出扳手空间以及轴、联轴器的装拆空间。

　　在建模阶段，建议把轴承孔、安装孔分别按配合公差建模，打印件通常要考虑孔径收缩补偿，配合面可适当留打磨或衬套余量；蜂窝区域用参数化方式驱动格子尺寸，方便后续按载荷工况快速调整。整体而言，这是一件把工艺约束、装配方式和力学需求结合得比较紧的轻量化支座，适合作为3D打印结构设计与小型传动支撑的参考案例。
