螺旋机配套分体式轴承安装支撑座

　　在螺旋输送类设备的动力传递链路里，支撑旋转轴系的轴承座是决定整机运行稳定性的核心基础构件，这款适配新型螺旋机的轴承座，从结构设计到安装边界的设定，都围绕螺旋输送工况的载荷特性做了针对性优化。从实际应用场景来看，这类轴承座主要承担螺旋轴径向载荷与少量轴向窜动载荷的传递作用，在螺旋机推送粉状、颗粒状物料的过程中，轴系会因为物料填充不均、螺旋叶片磨损偏差产生持续的交变载荷，这就要求轴承座本身的基座刚性足够，不会在长期交变载荷下出现安装面变形、轴承位偏移的问题。

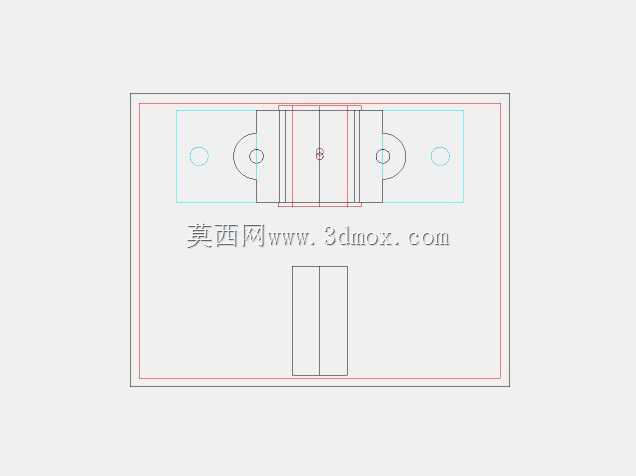

　　从结构设计思路上，这款轴承座采用了对称式分体安装基座设计，两侧的安装耳板预留了同轴的螺栓过孔，中间的轴承容纳腔做了同轴度公差约束，能够保证装入的深沟球轴承或者调心滚子轴承的旋转中心与螺旋轴的设计轴线完全重合，避免轴系运转过程中出现别劲、发热的问题。两侧安装板的平面度公差控制在0.05mm以内，安装时可以直接贴合设备的机架安装面，不需要额外配磨调整垫，减少现场安装的配作工作量。

　　从外形尺寸与安装边界来看，这款轴承座的整体宽度适配常规管径螺旋机的机架安装间距，中间轴承腔的内径尺寸匹配常用的螺旋轴轴径规格，两侧安装孔的孔距按照通用阀块配套安装的标准尺寸设计，既可以直接用在新型螺旋机的首尾轴端支撑位置，也可以作为中间吊挂轴承的基座使用，适配不同长度规格的螺旋输送设备。在功能特性上，这款轴承座的基座采用了加厚的底板设计，轴承腔的壁厚做了均匀化处理，既不会因为壁厚不均导致铸造过程中出现缩松缺陷，也能保证轴承运转过程中产生的热量可以通过基座快速传导到机架上散出，避免轴承长期高温运行导致润滑脂失效。

　　轴承腔的两端预留了密封件安装槽位，可以装入毡圈油封或者骨架油封，阻挡螺旋机输送过程中产生的粉尘、细小颗粒进入轴承内部，延长轴承的维护周期。在实际选型匹配的时候，需要注意核对轴承座的中心高尺寸与螺旋机壳体的中心高偏差，安装时要保证两侧安装螺栓的预紧力均匀，避免单侧受力导致基座变形，轴系穿入轴承内圈的时候要采用热装或者专用工具压入，禁止直接敲击轴承外圈传递力，防止轴承座的腔体内壁出现磕碰损伤影响配合精度。这类轴承座除了用在螺旋机设备上，也可以适配其他同载荷等级的旋转轴系支撑场景，比如小型皮带输送机的辊筒支撑、阀类设备的转轴支撑位置，只要安装孔距、中心高、轴承内径参数匹配，都可以直接替换使用，不需要额外做结构修改。在三维建模过程中，这款轴承座的所有安装孔位、配合面都做了参数化约束，修改轴承内径、安装孔距参数的时候可以快速生成对应规格的模型，不需要重新绘制草图，能够大幅缩短同系列产品的设计迭代周期，结构上的倒角、圆角都按照机械加工的工艺要求做了设定，不会出现无法加工的尖锐棱角，铸造拔模斜度也按照常规砂型铸造的要求设置，模型导入工艺软件之后可以直接生成铸造工艺图，不需要做额外的工艺补正。
