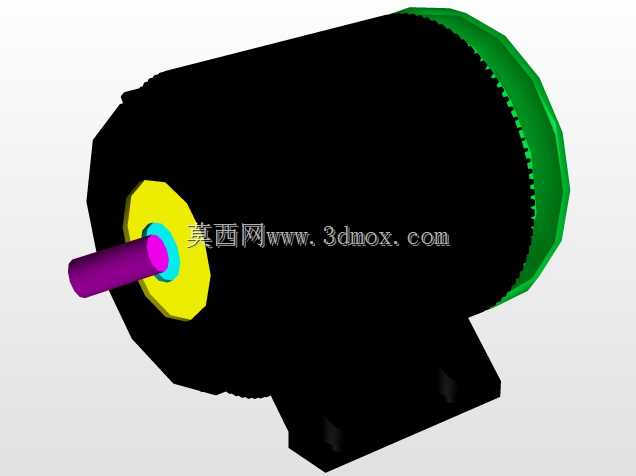

卧式三相异步电动机三维结构模型

这款卧式电动机的三维结构还原，完全贴合工业现场常用的封闭自扇冷式异步电机实际构型，建模时优先考虑了设备集成阶段的安装适配需求，没有做多余的艺术化夸张处理。从实际应用场景来看，这类电机是轻工输送线、小型机床辅机、农用加工设备、通用泵类配套里最常见的动力源，但凡需要稳定转速、宽负载适配范围的固定工位传动场景，几乎都能见到同构型产品的身影。

模型完整还原了电机的核心功能结构：主体机壳采用带散热筋的圆筒构型，散热筋沿轴向均匀排布，建模时特意保留了筋条的拔模斜度与圆角过渡，和实际铸件的工艺特征完全匹配，不会出现直棱直角不符合生产实际的结构；尾部的端盖集成了风罩结构，风罩边缘的卡扣、通风孔的阵列排布都和实物一致，能直观体现电机自扇冷却的风路走向，方便做整机热管理配套设计时参考风路干涉问题。输出轴端的结构做了分层还原：最外侧的伸出轴段保留了标准键槽特征，方便配套联轴器、带轮等传动件时核对配合尺寸，轴根处的轴承端盖、密封毡圈槽都有明确的结构体现，端盖与机壳的连接螺栓孔位也做了等距阵列还原，做装配干涉检查时可以直接用来核对紧固件安装空间。

底部的安装脚座是建模时重点校准的部分，脚座的安装孔中心距、脚座底面到轴中心的中心高都严格遵循通用Y系列卧式电机的安装尺寸规范，孔位的沉头结构、脚座与机壳连接的加强筋都做了写实还原，设备设计人员直接调用这个模型做布局时，不需要额外调整安装边界，就能快速核对电机与设备底座的配合尺寸，避免出现安装孔位错位、轴中心高不匹配导致的传动偏心问题。接线盒的位置设置在机壳侧上方，盒体的进线口、盒盖的连接结构都有体现，做电气布线设计时可以参考接线盒位置预留走线空间，避免布线时和周边结构产生干涉。

整个模型的结构拆分逻辑完全贴合实际电机的装配层级，机壳、端盖、轴、风罩、脚座都是独立的结构实体，不管是做装配演示、运动仿真，还是做设备布局的干涉检查，都能直接调用，不需要额外做结构拆分。建模时特意规避了实际生产中不存在的尖锐棱角，所有结构连接处都做了符合铸造工艺的圆角处理，和量产电机的工艺特征保持一致，不会出现违背生产常识的结构错误，对于刚接触传动系统设计的新人来说，也能通过这个模型快速理解卧式电机的结构组成与安装逻辑。
