Nema23规格56mm机身步进电机结构设计

在数控雕刻机、小型自动化输送线、桌面级3D打印设备、非标自动化分拣工位的执行端选型中，56mm机身长度的Nema23步进电机是覆盖中低扭矩需求的核心部件，这类电机的安装孔位遵循Nema23标准的56.4mm见方安装基准，适配绝大多数通用安装支架、同步轮传动座、丝杠直连座的接口尺寸，无需额外做转接板设计，能大幅缩短设备开发阶段的结构适配周期。从实际使用场景来看，这类电机常被用在行程1米以内的丝杠滑台驱动、雕刻机Z轴进给、小型传送带的辊筒驱动、点胶设备的位移轴驱动场景，2.8A的相电流设定匹配市面上绝大多数通用步进驱动器的输出区间，1.26Nm的保持扭矩足以应对10kg以内的轴向负载、5kg以内的径向负载工况，不会出现低速丢步、高速扭矩衰减过快的问题。

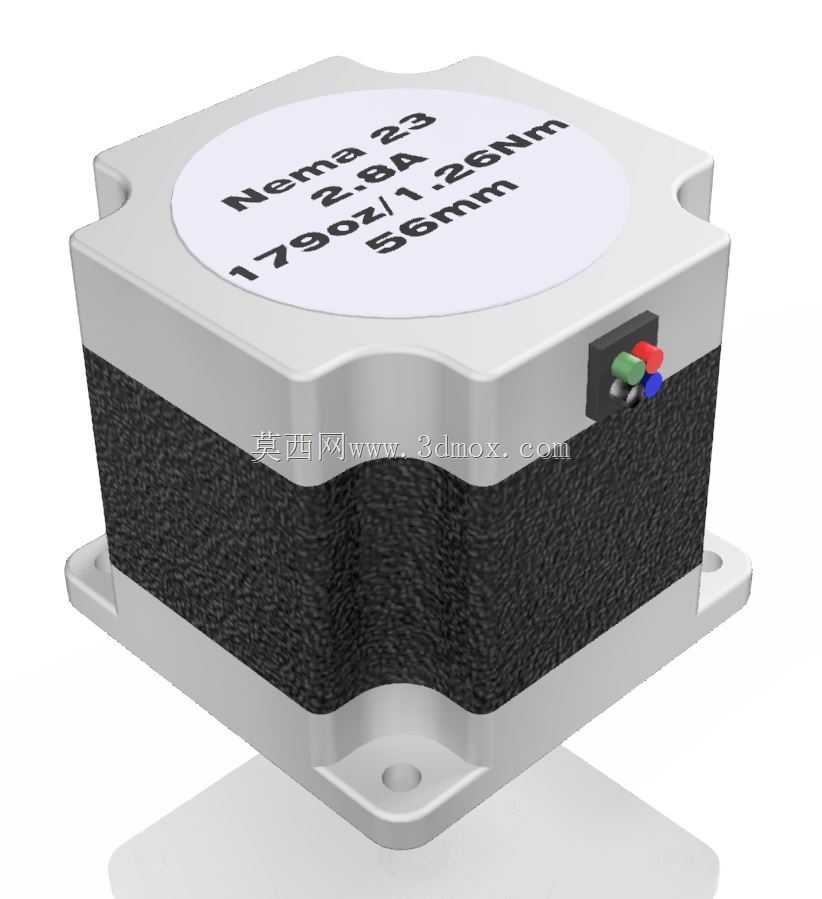

从结构设计层面看，这款电机的本体采用方形端盖加叠片定子的组合结构，前后端盖采用压铸铝合金材质，表面做哑光氧化处理，既保证安装基准面的平面度公差控制在0.05mm以内，又能通过端盖的散热筋结构带走定子绕组长时间工作产生的热量，避免绕组温升过高导致的扭矩折损。机身中部的定子叠片采用0.5mm厚的硅钢片叠压而成，叠压系数控制在0.95以上，能有效降低铁损，提升电机的高速响应性能，定子绕组采用耐高温漆包线绕制，绝缘等级达到B级，可适应环境温度-10℃到50℃的车间工况，不会因为夏季车间温度过高出现绕组击穿的问题。电机尾部的出线端采用4线制接线方式，线序对应A+、A-、B+、B-四个相位，接线端做了彩色标识区分，现场接线时无需反复核对线序定义，能减少电气装配的出错概率，出线位置做了防拉扯的橡胶护套，避免设备运行过程中反复震动导致的线芯断裂问题。

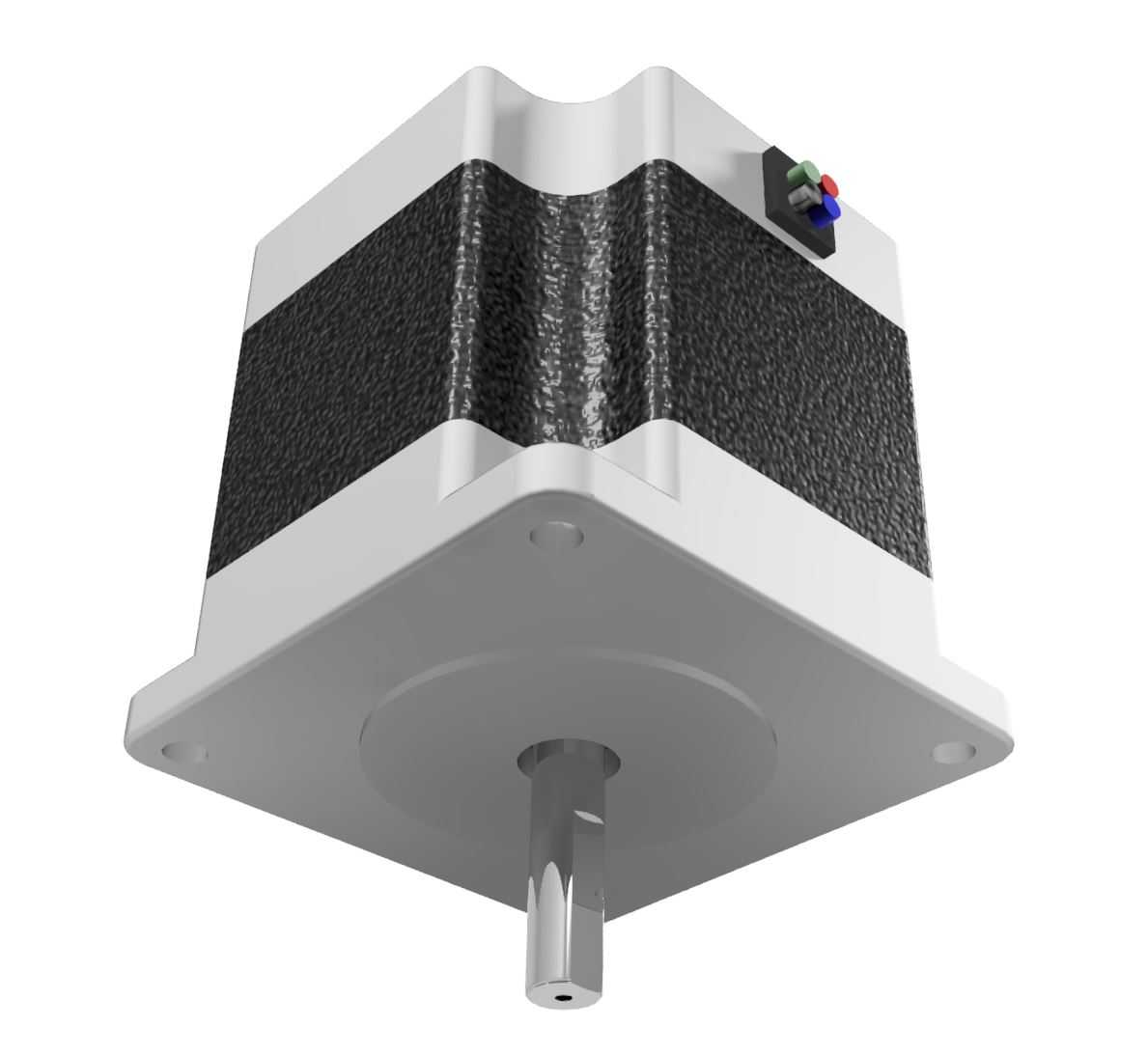

安装边界方面，这款电机的前端安装面带有四个φ5.2mm的沉头安装孔，孔位中心距为47.1mm，适配M5的内六角安装螺丝，安装时螺丝拧入端盖的深度控制在6mm以内即可，不会因为拧入过深触碰内部定子绕组造成短路。电机输出轴为φ8mm的光轴，轴长24mm，轴端做了平面铣边处理，适配配套的联轴器紧定螺丝锁紧，锁紧后能传递额定扭矩不打滑，输出轴的径向跳动公差控制在0.02mm以内，直连丝杠时不会出现轴端偏摆导致的丝杠抖动问题。电机整体机身长度为56mm，不含输出轴的本体长度为48mm，在做设备结构布局时，只要预留出60mm的轴向安装空间、70mm见方的径向空间即可完成安装，不会占用过多的设备内部空间，适合紧凑型设备的结构排布。

从实际选型匹配的角度看，这款电机的转动惯量为0.08kg·cm²，匹配导程5mm的滚珠丝杠时，最高空载转速可以达到600rpm，带载运行时转速稳定在300rpm以内时，扭矩输出波动小于5%，能满足绝大多数中低速进给的工况需求。设计时特意将电机的共振区间设置在120rpm-180rpm区间，配合驱动器的细分设置可以轻松避开共振点，运行时的噪音控制在55分贝以内，不会对车间作业环境造成过大的噪音污染。端盖的安装基准面和输出轴的同轴度公差控制在0.03mm以内，安装后无需额外做同轴度校正，就能保证传动系统的同轴度要求，减少联轴器的磨损速度，延长整套传动部件的使用寿命。
