内燃机密封用油底壳垫片结构设计

在内燃机动力总成的装配体系中，油底壳垫片是衔接缸体下部与油底壳壳体的核心密封元件，其密封性能直接决定了润滑系统的工作可靠性，一旦出现密封失效，会导致机油渗漏、油压异常，轻则造成机油损耗过快、周边部件被油污侵蚀，重则引发润滑不足导致的轴瓦烧蚀、缸体磨损等不可逆故障。这类垫片的应用场景覆盖了车用内燃机、工程机械动力单元、小型通用汽油机等绝大多数采用湿式油底壳结构的动力设备，是动力总成装配环节中不可或缺的静密封部件。

从实际功能层面来看，油底壳垫片需要同时适配多维度的工况变化：发动机运行过程中，缸体与油底壳会因热胀冷缩产生微量的相对位移，曲轴高速运转带动机油飞溅形成的内部油压波动，以及车辆行驶过程中振动带来的连接面交变载荷，都要求垫片具备足够的压缩回弹性与抗蠕变性能，能够在长期使用过程中持续填充结合面的微观不平度，阻断机油渗漏的路径。不同于常规的平面密封垫片，油底壳垫片的轮廓需要完全匹配油底壳与缸体结合面的异形边界，既要避让开周边的安装凸台、加强筋结构，还要保证密封带完全覆盖机油流通的腔体区域，不能出现密封带过窄导致的压合应力集中，也不能因垫片轮廓侵入腔体内部干扰机油的正常回流。

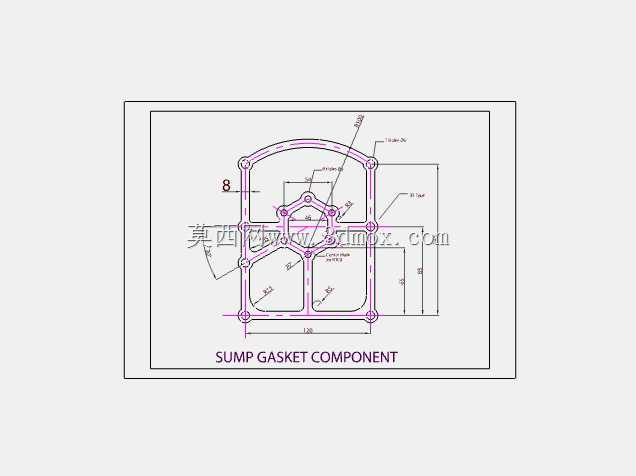

在结构设计层面，这款垫片采用了与结合面完全适配的异形轮廓，整体轮廓随油底壳的腔体形状做了圆弧过渡处理，避免直角结构带来的应力集中问题。安装孔位的排布完全对应缸体与油底壳的连接螺栓位置，每个安装孔周边都预留了足够宽度的密封压合区域，保证螺栓拧紧后，孔位周边的压应力均匀分布，不会出现局部压溃或者密封压力不足的问题。垫片上的异形开孔完全对应缸体下部的机油通道、回油口位置，开孔边缘的密封带宽度经过匹配计算，能够在螺栓规定拧紧力矩下形成连续的密封压力环，阻断机油从开孔位置渗漏的可能。

从安装边界来看，这款垫片的厚度选取需要结合结合面的平面度公差、螺栓的拧紧力矩以及垫片材料的压缩回弹率综合确定，过厚的垫片会导致压合后压缩量过大，长期使用后容易出现永久变形导致密封失效，过薄则无法充分填充结合面的微观加工刀痕与平面度误差，容易出现微观渗漏。安装孔的孔径比连接螺栓的外径大出合理的装配间隙，既能够抵消零件加工带来的孔位位置度误差，方便装配过程中的对位调整，也不会因间隙过大导致垫片在压合过程中出现移位。垫片的外轮廓边缘距离螺栓孔中心的距离经过校核，保证压合过程中垫片不会因为挤压出现向外的蠕变溢出，长期使用后不会出现密封面宽度缩减的问题。

在实际选型应用中，这类垫片的材料通常会根据发动机的工况温度、机油类型以及密封面的加工精度选择，常用的包括耐油橡胶复合板材、金属橡胶复合垫片等，不同材料的压缩率、回弹率、耐温耐油性能存在差异，需要匹配对应的螺栓拧紧力矩要求，避免出现压合过度或者压合不足的问题。装配过程中需要保证结合面的清洁度，去除残留的旧垫片胶渍、油污与杂质，按照规定的拧紧顺序对角逐步拧紧螺栓，保证整个密封面的压应力均匀分布，避免因局部应力不均导致的垫片变形或者密封失效。对于长期运行后的设备检修，每次拆解油底壳后都需要更换全新的垫片，不建议重复使用已经被压合过的旧垫片，避免因垫片已经产生永久变形导致后续使用中出现渗漏问题。
