工业散料输送用锥形料斗结构设计

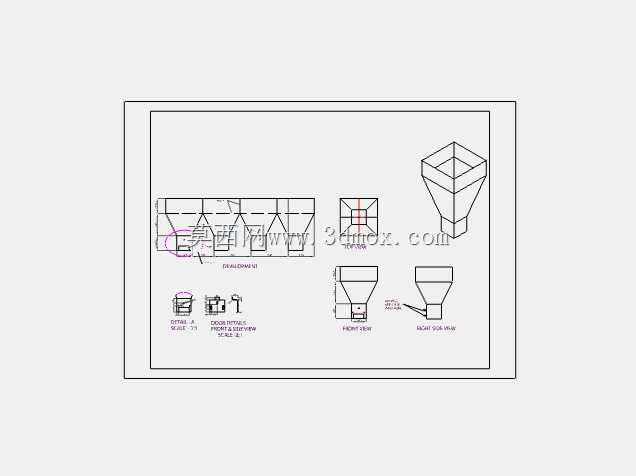

　　在散料处理的各类工业场景中，料斗是衔接上游储料、下游输送或计量工序的核心中转部件，广泛应用于粮食加工、建材生产、化工粉体输送、食品配料、矿山物料转运等领域，其结构合理性直接决定整条产线的物料流转顺畅度，一旦设计存在缺陷，极易出现物料架桥、堵料、下料流速不均等问题，轻则造成产线节拍波动，重则需要停机清堵影响生产效率。这款锥形料斗的设计，首先围绕不同物料的流动特性做了针对性结构优化，整体采用上宽下窄的截锥形主体结构，上部方形接口可直接与方形储料仓、人工投料工位或者振动给料机的出料端对接，下部方形出料口可匹配螺旋输送机、皮带喂料机、计量秤的进料口，避免了方圆转换需要额外加装过渡接头的麻烦，减少了物料在接口位置的残留死角。

　　设计过程中，锥段的倾斜角度是核心参数，针对谷物、塑料粒子这类流动性较好的散料，锥壁倾角设置为大于物料自然安息角5度以上，确保物料能依靠自重顺利下滑，不会在锥壁处积料；针对面粉、水泥这类易粘附的粉体物料，锥壁做了等厚平滑过渡处理，没有局部凸起或者焊缝突出的结构，减少物料粘附的附着点，同时预留了安装振动器或者空气锤的安装位，可根据实际物料特性加装助流装置。从安装边界来看，上部方形法兰的螺栓孔采用等间距排布，可适配多数常规规格的储料仓出料法兰，不需要额外做转接板加工；下部出料口的尺寸匹配常用的管径规格，可直接套接软连接或者卡箍接头，降低现场安装的适配成本。

　　料斗的整体壁厚根据容积大小做了梯度设置，上部直段因为要承受上方物料的静压力，壁厚略大于锥段，同时在上部法兰位置做了翻边加强处理，避免满料状态下法兰出现变形导致密封失效。在功能设计上，这款料斗可根据实际使用场景搭配不同的附件，比如在出料口位置加装插板阀，可手动控制下料通断，方便下游设备检修时截断料流；在锥段位置可加装料位传感器安装座，实时监测料斗内的物料存量，实现上下游设备的联动控制；针对有防尘要求的场景，上部投料口可配套设计防尘盖板或者除尘接口，对接车间除尘系统避免投料时粉尘外溢。实际应用中，这类料斗既可以作为小型加工设备的独立储料进料部件，也可以多台组合布置在配料系统中，分别储存不同种类的物料，配合计量装置完成精准配料作业。

　　设计时还考虑了日常清理的便利性，锥段没有设置内部加强筋等容易积料的结构，整体内壁光滑无死角，需要更换物料种类时，只需要打开下部出料口或者侧面设置的清理口，就可以将残留物料彻底清理干净，避免不同物料交叉污染。针对颗粒物料可能出现的落料冲击问题，在料斗下部正对出料口的位置，可根据需求加装耐磨衬板，减少物料长期冲刷对壁板的磨损，延长料斗的整体使用寿命，衬板采用快拆结构设计，磨损后可快速更换不需要整体更换料斗。从结构建模的角度来看，这款料斗的所有钣金折弯处都预留了合理的折弯半径，避免折弯时出现板材开裂的问题，所有焊接位置都做了连续焊缝设计，针对粉体物料使用场景还做了焊缝打磨处理，防止焊缝位置夹料。整体结构没有复杂的异形曲面，加工难度低，采用常规的钣金切割、折弯、焊接工艺就可以完成制作，不需要特殊的加工设备，适合批量生产或者现场改制。
