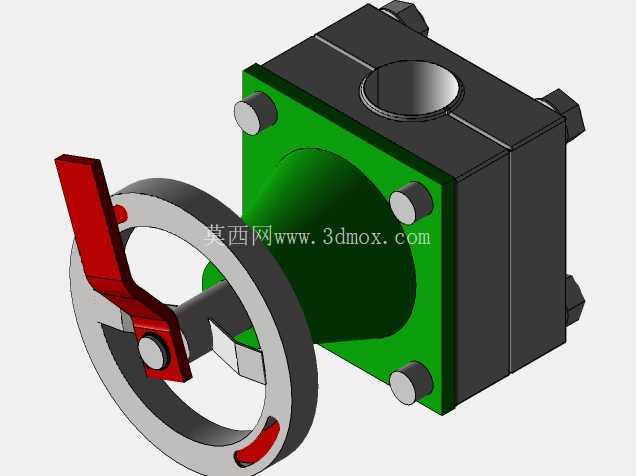

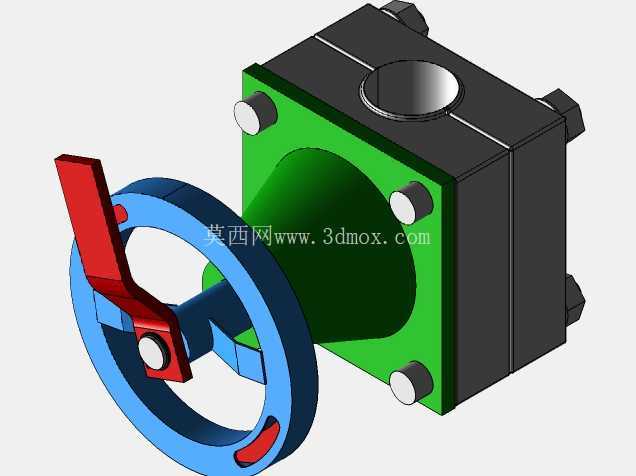

带手轮操作机构的方形截止阀体结构

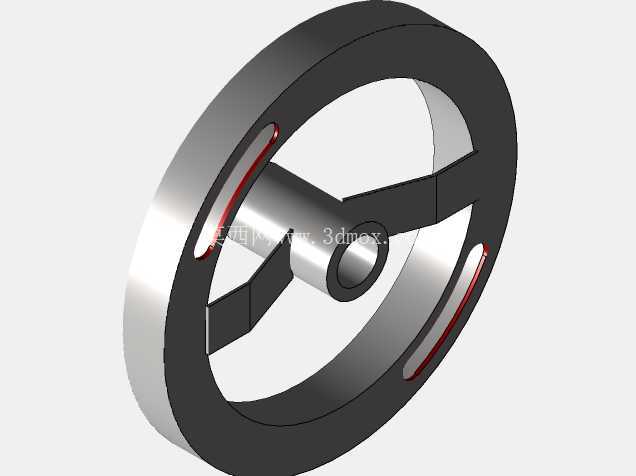

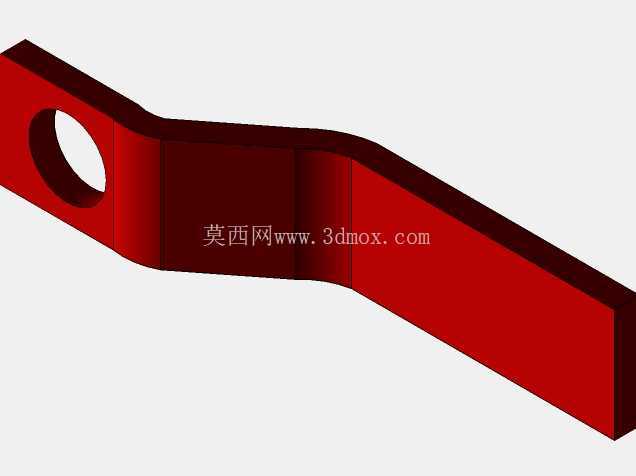

　　在工业流体输送管路系统中，这类带手轮操作机构的方形阀体常被应用在中小通径的低压流体管控场景，比如化工车间的辅助冷却液回路、小型水处理设备的支路管控、暖通系统的分支管路通断调节，相比传统圆形铸造阀体，方形结构的安装适配性更强，在空间局促的设备集成舱内，方形外壁可以直接贴合设备安装面板，不需要额外设计弧形适配支座，能有效压缩管路排布的占用空间。从功能特性来看，该阀体采用侧置手轮配合红色拨杆的操作结构，手轮外圈做了环形镂空处理，操作时手指可以卡入环内发力，即便戴防滑劳保手套也能稳定施力，红色拨杆兼具位置指示功能，当拨杆与管路轴向平行时阀门处于全开状态，垂直时为全关，操作人员无需凑近观察阀杆刻度，站在1米外就能快速判断阀门通断状态，避免误操作。

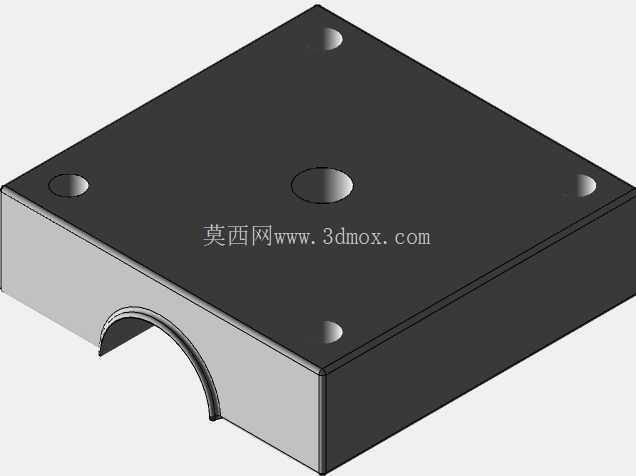

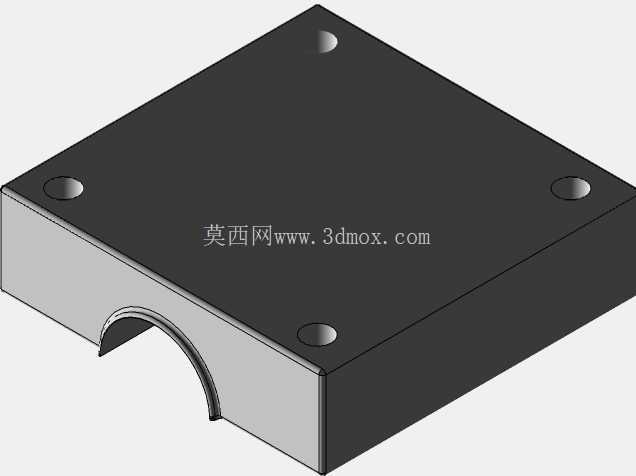

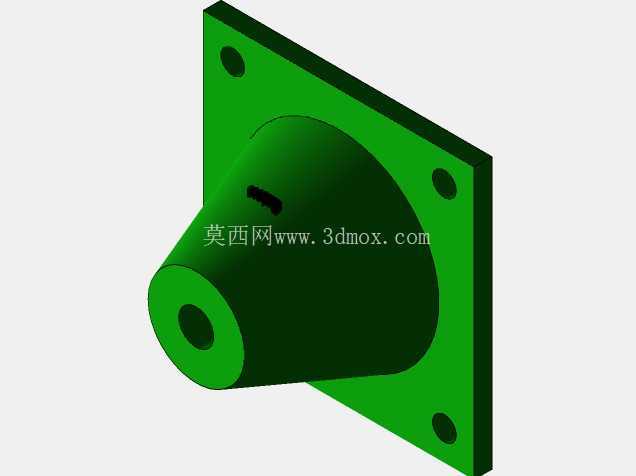

　　设计过程中，阀体主体的方形腔体做了等壁厚处理，四个角的螺栓安装位预留了足够的沉头深度，螺栓锁紧后端面不会突出阀体表面，安装时可以直接贴靠安装基准面，不需要额外预留螺栓头的避让空间；绿色端盖与黑色阀体主体的配合面做了止口定位结构，装配时不需要反复调整同轴度，止口贴合后即可保证内部流道的对中精度，减少流体经过时的紊流阻力。手轮与阀杆的连接采用扁位配合加侧面顶丝固定的结构，相比传统键连接，这种结构装配效率更高，后期维护更换手轮时不需要拆卸阀杆密封组件，松开顶丝即可直接拔出手轮，大幅降低现场维护的工作量。

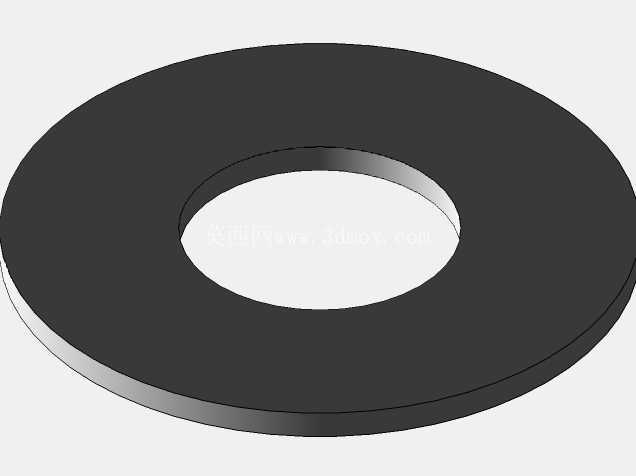

　　从安装边界来看，阀体顶部的流体接口为标准内孔结构，接口端面做了凸台密封面，适配常规的平垫片密封连接，不需要额外加工密封槽；阀体整体的外轮廓尺寸控制紧凑，手轮旋转时的最大回转半径不会超出阀体方形端面的外沿，相邻管路排布时，手轮之间不会出现干涉，多阀并排安装时最小间距可以控制在阀体宽度的1.2倍，大幅提升管路排布的空间利用率。内部流道采用渐扩式过渡设计，从顶部接口到阀座位置的流道截面平滑过渡，没有直角突变结构，流体经过时的压损比同通径直角截止阀低15%左右，适合对管路压损有严格要求的循环流体系统。

　　阀杆的密封位置设置在阀体靠近手轮的一侧，密封组件可以在不拆解阀体主腔体的情况下进行更换，当出现阀杆渗漏时，只需要拆下手轮即可更换密封填料，不需要排空管路内的介质，大幅降低运维过程中的介质损耗与停机时间。四个角的连接螺栓采用对称排布设计，锁紧时按照对角顺序施力即可保证端盖受力均匀，不会出现因受力不均导致的密封面翘曲渗漏问题，即便是现场经验不足的运维人员，也能按照操作规范完成密封装配。手轮的拨杆除了状态指示作用，还可以作为辅助加力杆，当阀门内部结垢导致操作力矩增大时，可以使用套管套在红色拨杆上增大力臂，不需要额外配备F型扳手，提升现场应急操作的便利性。阀体的方形外壁还预留了标签粘贴的平面位置，相比弧形外壁，平面粘贴的管路标签不会出现起翘脱落的问题，方便后期管路巡检时快速识别阀门编号与管控介质类型。
