阀块类连接支座三维结构设计

　　该零件属于阀块配套的连接支撑类构件，主要应用在工业流体控制管路系统中，承担阀组单元的安装定位、载荷传递以及相邻管路部件的衔接功能，在液压阀站、工艺管线阀组集成模块中都能见到这类构件的身影，它的存在可以让分散布置的阀件形成结构稳定的集成单元，避免管路振动导致的阀件偏移、密封失效问题。从结构设计逻辑来看，整个零件采用一体化铣削成型的结构思路，底部为平整的安装基准面，能够直接贴合阀站安装基板或者管路支架的装配面，底部预留的两个通孔用于穿装紧固螺栓，装配时可以根据安装面的平面度要求配作定位销孔，保证构件安装后不会出现横向窜动。

　　上部的两个平行立板是核心的功能承载区域，立板上开设的同轴通孔用于穿装阀件的铰接销轴或者管路对接的导向轴，两个立板的间距经过精准核算，既可以容纳对应规格阀块的连接耳座，又不会因为间隙过大导致销轴承受额外的弯曲载荷，立板与底板之间采用大圆弧过渡结构，避免直角连接处的应力集中，在承受阀件自重以及管路流体冲击载荷时，不会出现应力断裂的问题。立板侧面开设的椭圆工艺孔，一方面是为了减轻零件整体自重，降低安装基板的承载负荷，另一方面可以作为装配操作的避让空间，方便工人穿装销轴尾部的开口销或者锁紧螺母，同时在管路系统运行时，这个孔位还能起到一定的散热作用，避免阀件传导的热量在构件局部堆积。

　　从安装边界尺寸来看，底板的轮廓尺寸适配常规阀组安装的孔距标准，两个安装孔的中心距符合通用管路支架的安装孔位规范，不需要额外加工过渡连接板就可以直接完成装配，立板的高度尺寸经过匹配设计，保证安装后的阀件中心高度与相邻管路的中心高度一致，不会出现管路错位产生的附加安装应力。在实际建模过程中，需要重点关注各个孔位的形位公差要求，两个立板的销轴孔要保证同轴度公差在0.02mm以内，否则穿装销轴时会出现卡滞，长期运行还会导致销轴偏磨；底板的安装平面要保证平面度公差不超过0.05mm，避免安装后构件出现倾斜，影响阀件的动作精度。

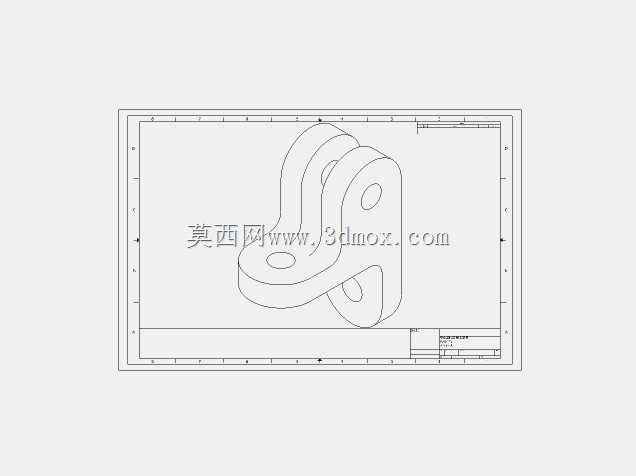

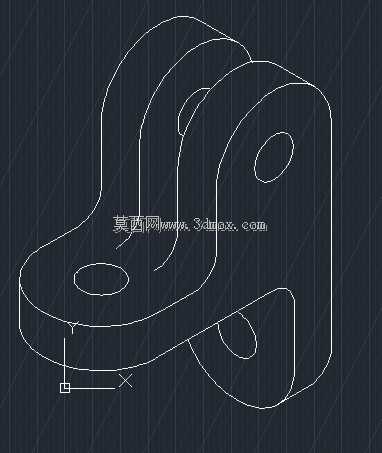

　　另外，零件的所有棱边都做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳强度。这类构件在实际选型替换时，需要重点核对立板间距、销轴孔直径、底板安装孔距这几个核心尺寸，只要这几个参数匹配，就可以直接替换同类型的支撑构件，不需要调整周边管路的布置位置，能够大幅缩短阀组维护的停机时间。在三维建模过程中，采用线框结构预览时可以清晰看到各个特征的投影关系，方便校验各个结构之间是否存在干涉，尤其是立板与底板过渡区域的轮廓，要保证铣削加工时刀具可以顺利走刀，不会出现加工死角，减少后续钳修的工作量。
