蒸汽缸夹紧机构用多孔阀块查克结构

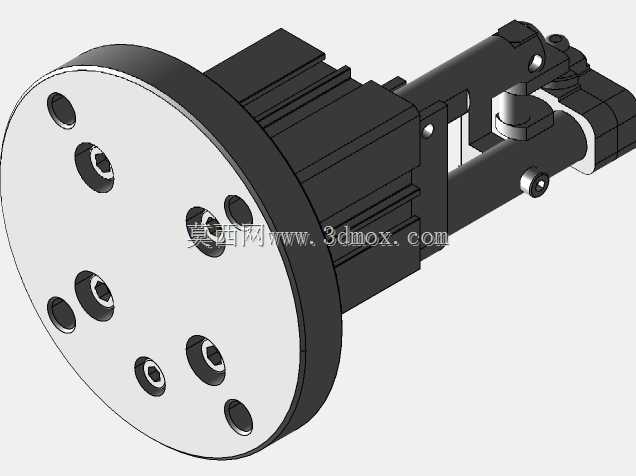

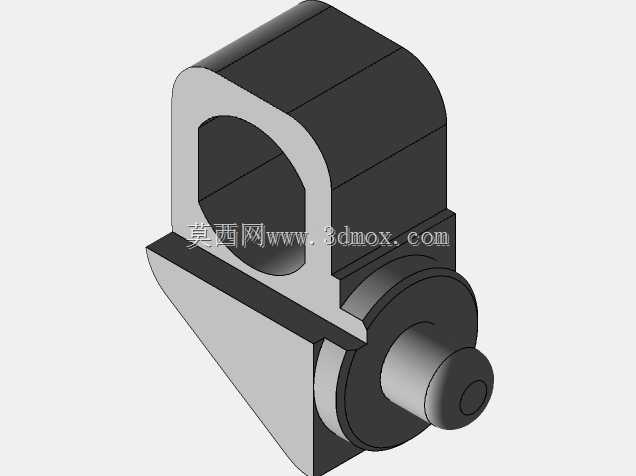

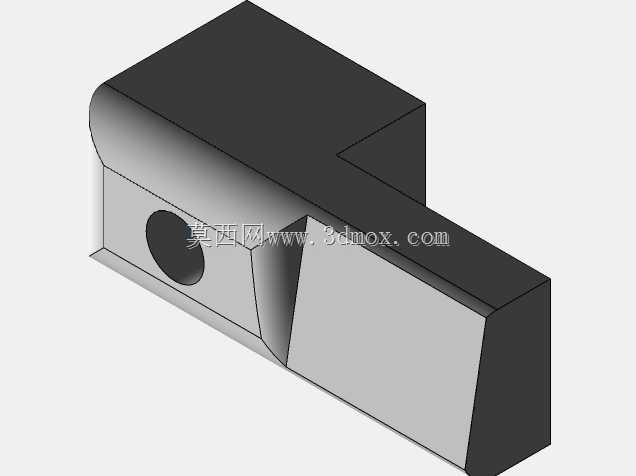

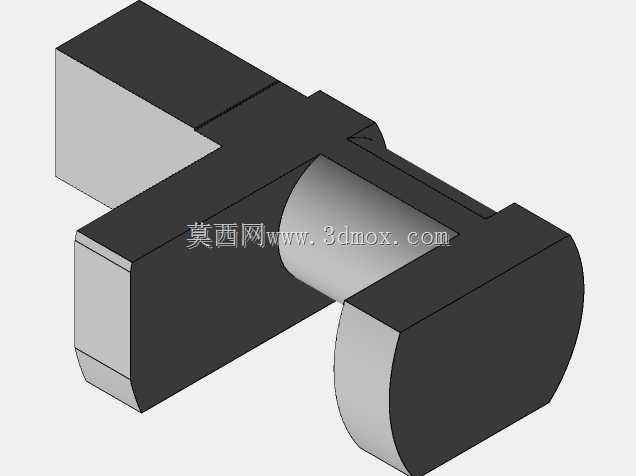

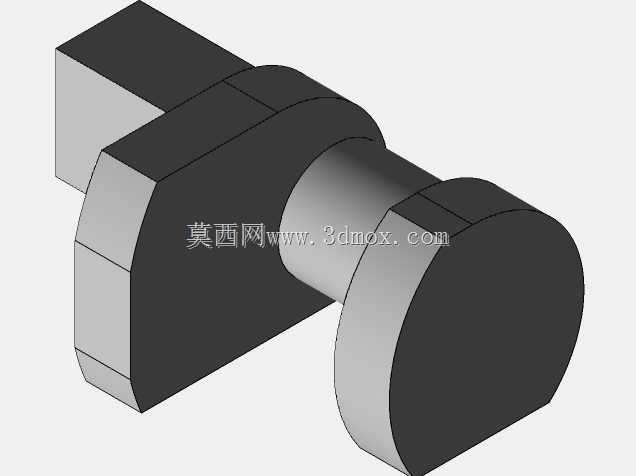

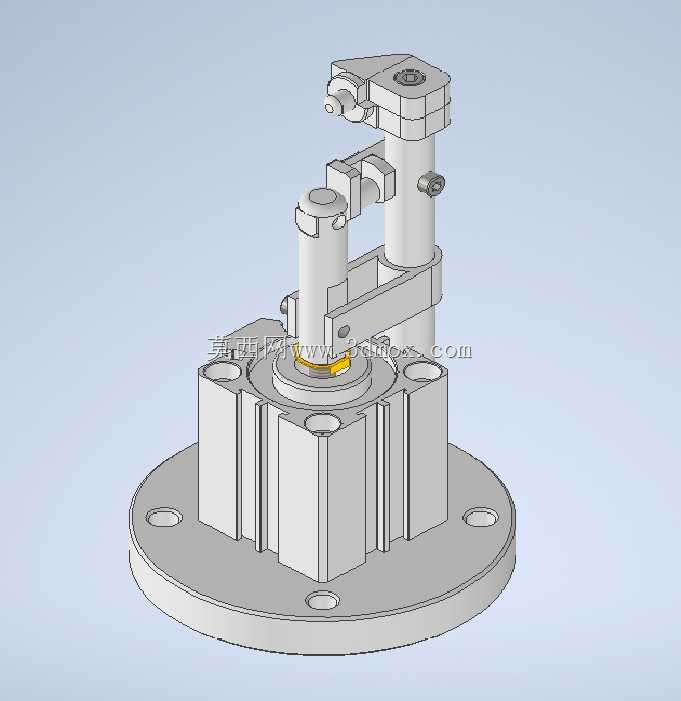

　　该零件应用于蒸汽管路配套的夹紧执行机构中，作为蒸汽缸夹紧动作的核心配流与承载构件，日常工况下需耐受0.8-1.2MPa的饱和蒸汽压力，同时承担夹紧动作的端面定位功能，在食品加工、印染定型、橡塑硫化等涉及蒸汽夹紧工装的生产线中应用广泛，可适配缸径120-160mm规格的活塞式蒸汽夹紧缸，替代传统分体式配流盘与定位压盖的组合结构，减少装配环节的密封点位，降低蒸汽泄漏风险。从结构设计来看，整体采用薄圆盘式构型，主体厚度与外径比例控制在1:6区间，既保证端面承压时的刚性，又控制整体重量，减少蒸汽缸活塞端的运动惯量。

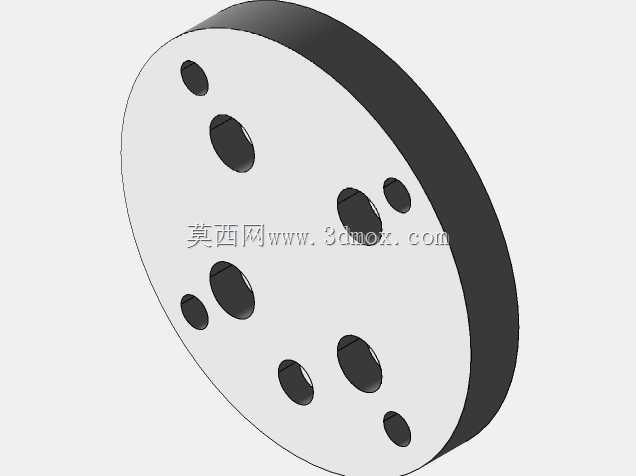

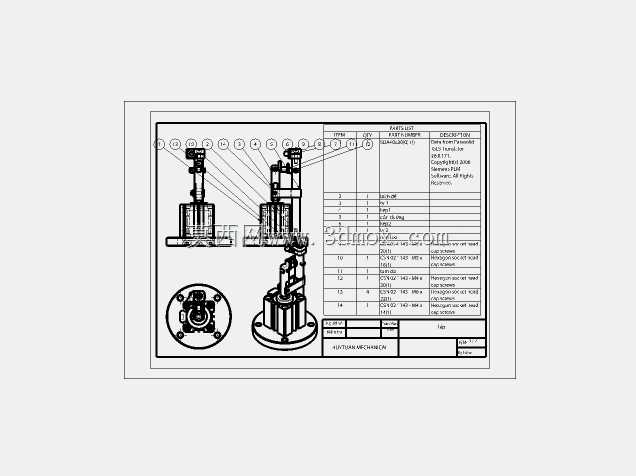

　　盘面沿圆周方向非均匀分布9个贯通孔，其中4个大直径孔为蒸汽流道孔，孔径根据进出气流量匹配计算，分别对应夹紧腔、松开腔的进出气通路以及两路安全泄放通路，孔口边缘做R0.5的倒圆处理，避免蒸汽高速冲刷产生的气蚀损伤；剩余5个小直径孔为安装定位孔，其中2个为铰制孔用于圆周方向定位，保证装配时流道孔与缸体侧的气道完全对中，剩余3个为螺栓过孔，采用内六角圆柱头螺钉的沉孔设计，螺钉锁紧后端面不突出零件表面，避免与夹紧压盘产生运动干涉。零件外圈设置等宽的环形凸台，凸台高度2mm，装配时嵌入蒸汽缸端盖的对应凹槽内，形成径向定位，同时凸台侧面预留密封槽安装位，可适配O型密封圈实现端面静密封，无需额外加装密封垫片，减少密封件的老化更换频次。

　　设计过程中优先考虑了蒸汽工况下的热胀冷缩余量，孔位的位置度公差控制在0.02mm以内，避免高温下零件膨胀导致流道错位、螺栓卡滞的问题；盘面的平面度公差要求0.01mm，保证与活塞端面贴合时的密封性能，减少蒸汽内泄导致的夹紧力损失。安装边界方面，零件外径比配套蒸汽缸端盖的安装止口小0.1mm，装配时可顺利推入止口内，无需额外敲击调整；所有贯通孔的孔口均做去毛刺处理，避免装配时割伤密封件导致的密封失效。实际使用中，该结构相比传统的分体式配流结构，零件数量减少3件，装配工时缩短40%，同时因为减少了结合面的密封点，蒸汽泄漏率可降低60%以上，在连续运行的蒸汽生产线上，可有效减少因密封失效导致的停机维护时间。

　　流道孔的排布经过流场仿真优化，蒸汽通过时的压损控制在5%以内，不会因为流道弯折导致夹紧动作响应延迟，可满足0.5秒内完成夹紧动作的快节拍生产线需求。零件的材质选用适配蒸汽工况的球墨铸铁，表面做发黑防锈处理，可耐受长期的高温高湿环境，不会出现锈蚀卡滞的问题，正常维护周期下使用寿命可达5年以上。
