油漆桶注塑成型模具结构设计

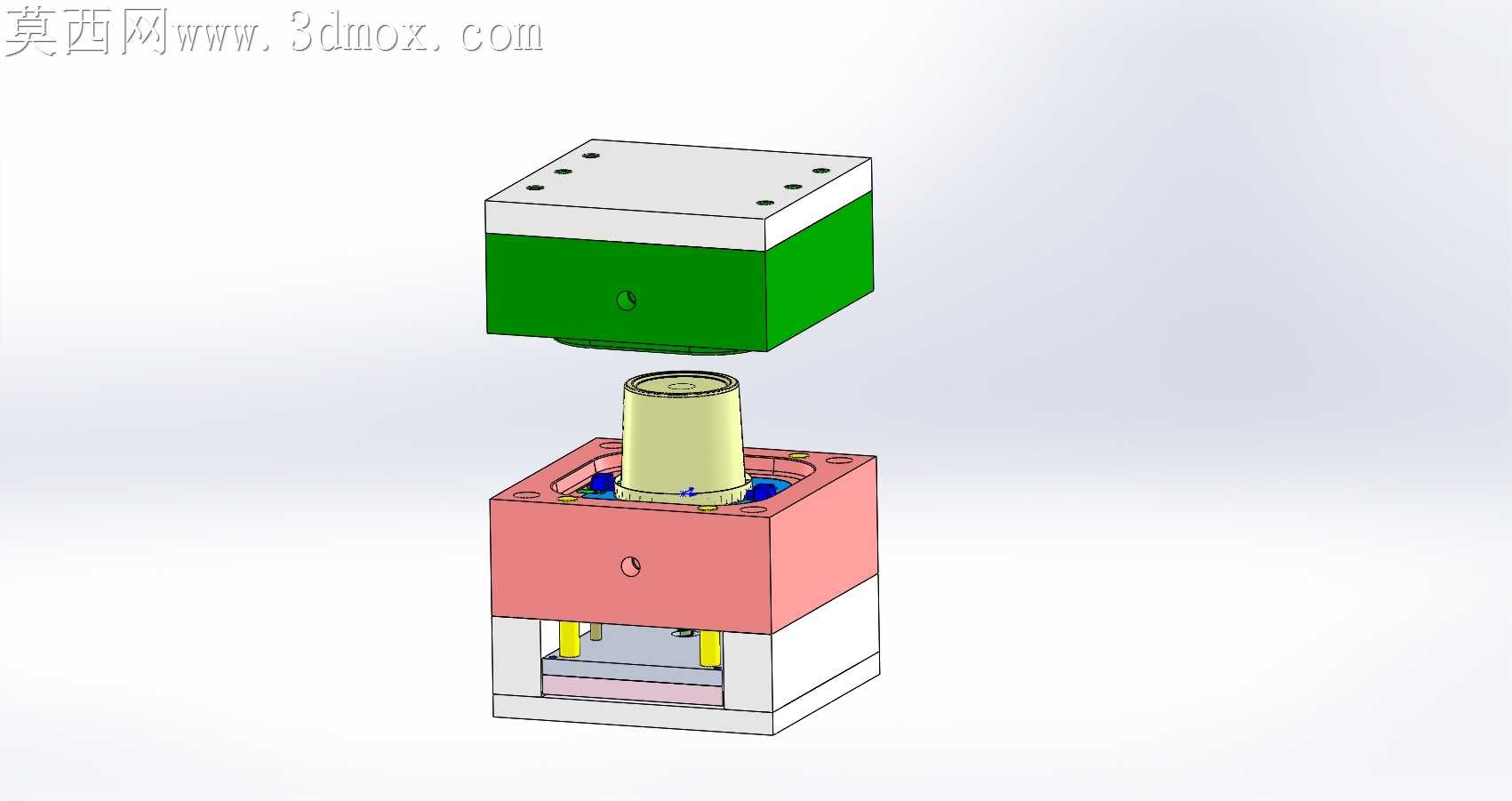

刚拿到这套桶模的加工需求时，车间师傅最先提的就是分型面飞边的问题，之前做的同类薄壁桶模，合模时边角总容易挤料出毛刺，修模要磨三四次才能达标。这次做结构的时候特意把定模分型面的贴合余量留了0.02mm的预压量，不是直接做平面对接，而是在型腔外圈加了一圈梯形挤压封胶边，试模的时候射胶压力拉到120bar也没在桶口边缘跑料，省了后续反复修配的功夫。

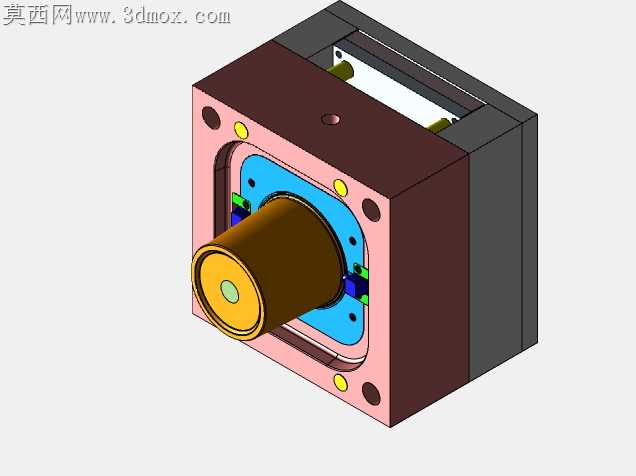

之前跨软件转档的时候踩过坑，不同格式导进来的曲面容易出现碎面公差，这次在做型芯和型腔的配合面时，特意把配合段的拔模斜度做了分段处理，靠近桶口的位置斜度放到1.2度，桶身中段因为是外观面，斜度控制在0.8度，既保证开模的时候不会拉伤桶壁的光面，又不会让桶身脱模时出现粘定模的情况。之前有次实训做同类桶模，就是拔模斜度做的均匀一致，结果桶底粘在动模上顶出时直接顶穿了桶底，这次特意在动模的顶出位置加了四块均匀分布的顶板，不是用单点顶针，顶出力分散开，就算是用回料打件也不会出现顶白的问题。

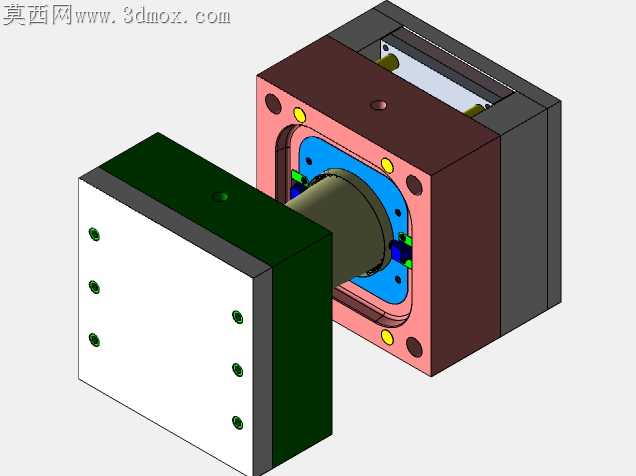

做量产结构取舍的时候，没搞那些花里胡哨的复杂抽芯，因为油漆桶是全周光滑结构，没有侧孔侧凹，直接用直身开模的结构就够，冷却水路绕着型腔和型芯各走了两圈环形回路，进水口和出水口的温差控制在3度以内，打PP料的时候成型周期能压到25秒以内，比之前同规格的模具快了近5秒。流道特意做了梯形的冷料穴，射胶时最先冷掉的料头会存在冷料穴里，不会冲到型腔里在桶壁上形成冷料斑，省了后续人工修件的工序。

这套模适配的是常用的200吨注塑机，模架用的是标准龙记模架，所有的导柱导套都加了防尘密封圈，车间里注塑的时候飞出来的塑料粉尘不会进到导套里磨坏配合面，模具的使用寿命能提不少。之前做的小模具没加防尘圈，用了三个月导柱就拉花了，拆下来磨了好几次还是不顺，这次从一开始就把这些细节补上。浇口选的是桶底中心的点浇口，开模的时候浇口会自动拉断，断口位置在桶底的中心凹位里，不会影响桶身的外观，也不用人工剪浇口。

做结构校验的时候特意核对了注塑机的哥林柱间距，模架的长宽尺寸刚好能穿进机台的拉杆，不用拆模架就能上机，省了装模的时间。顶出板的行程留了120mm的余量，完全够把桶从型芯上完全顶出来，不会出现顶出行程不够产品粘模的情况。所有的螺丝孔、销钉孔的位置都避开了冷却水路，之前有次打孔没注意钻穿了水路，试模的时候往型腔里漏水，拆了大半天重堵，这次在建模的时候就把水路和安装孔的安全距离留到了8mm以上，加工的时候直接按图走刀就不会出错。
