阀块配套卡扣式密封塑料盖结构设计

在液压阀块的仓储转运、现场装配及长期运维场景中，外露油口、安装定位面的防护一直是容易被忽略却直接影响系统清洁度的细节——未做防护的阀块在流转过程中，金属切屑、车间浮尘、装配现场的焊渣飞溅很容易进入油道，后续即便经过多次冲洗，残留的杂质也可能造成阀芯卡滞、节流孔堵塞，甚至引发整台液压设备的动作故障。这款塑料盖正是针对阀块类零件的防护需求开发，从结构设计阶段就紧扣工业场景的实际使用痛点，没有多余的装饰性结构，所有几何特征都服务于防护可靠性、装配便捷性与量产可行性。

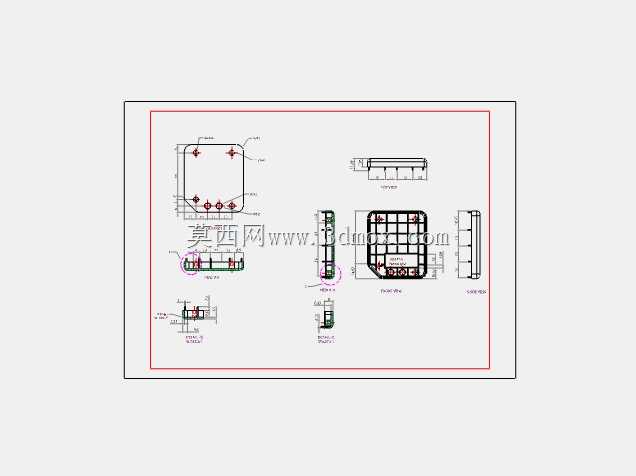

从功能特性来看，这款塑料盖采用周向均匀分布的卡扣式锁紧结构，区别于传统过盈配合的橡胶堵头或平面盖板，卡扣结构在装配时不需要额外的工装敲击，操作人员对准阀块上的对应安装位稍施按压即可听到卡扣卡入卡槽的脆响，确认锁紧到位；拆卸时只需要用一字螺丝刀撬动卡扣侧边的让位缺口即可顺利取下，不会像过盈堵头那样在反复拆装后出现配合面磨损、松脱掉落的问题。盖体内部设计有网格状加强筋，筋位高度与壁厚的比例控制在3:1以内，既保证了盖体在受到侧向挤压、堆叠压力时不会出现凹陷变形，又避免了筋位过厚导致注塑成型时出现缩痕、内部气泡等缺陷。整个盖体的壁厚保持均匀一致，所有转角位置都做了R0.5-R1的圆角过渡，没有尖锐的直角结构，一方面能减少注塑过程中的应力集中，降低成品开裂的概率，另一方面也能避免操作人员在装配时被锐边划伤。

设计过程中优先考虑了制造可行性，整体结构采用单分型面即可完成注塑成型，不需要设计复杂的抽芯、斜顶结构，能有效降低模具开发成本与量产时的成型周期。材料选型上适配耐候改性聚丙烯，添加了紫外线稳定剂与抗老化成分，即便在户外仓储、露天设备临时放置的场景下，也不会因为长时间日照出现脆化开裂；同时材料具备可回收属性，符合工业耗材的环保要求，废弃后可以统一回收再加工，不会产生额外的环保处理成本。盖体与阀块配合的接触面设计有一圈0.3mm高的密封凸筋，装配后凸筋会紧贴阀块的安装基准面，能阻挡大部分浮尘、飞溅的切削液与水雾进入阀块内部，对于有更高密封要求的使用场景，还可以在凸筋位置加装薄型橡胶密封圈，不需要修改盖体主体结构就能实现IP54级别的防护效果。

从安装边界与尺寸适配来看，这款塑料盖的外形轮廓完全匹配对应规格阀块的安装面尺寸，卡扣的位置与阀块上已有的工艺卡槽完全对应，不需要在阀块上额外加工安装孔或焊接固定座，不会改变阀块本身的结构强度与油道布局。盖体的外边缘比阀块安装面单边大1.5mm，能在阀块堆叠存放时避免相邻阀块的金属面直接摩擦刮伤，保护阀块的加工基准面与安装密封面不受磕碰损伤。盖体的总高度控制在12mm以内，装配后不会突出阀块的侧装阀件安装边界，即便是已经预装了电磁阀、溢流阀的阀组，也可以在未接管的油口位置单独安装该款塑料盖，不会和已装阀件产生空间干涉。在实际的装配线使用场景中，这款塑料盖可以随阀块完成从零部件仓储、部装、总成测试到现场安装的全流程防护，直到最终接管前再取下，全程不需要更换其他防护件，能减少不同规格防护堵头的备货种类，降低车间物料管理的复杂度。
