汽车盘式制动盘结构三维设计模型

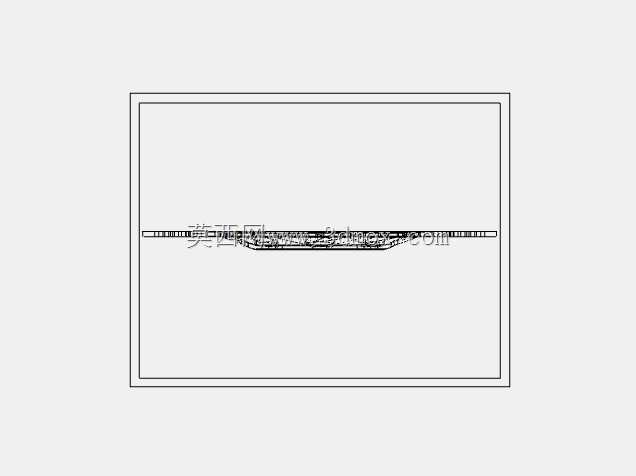

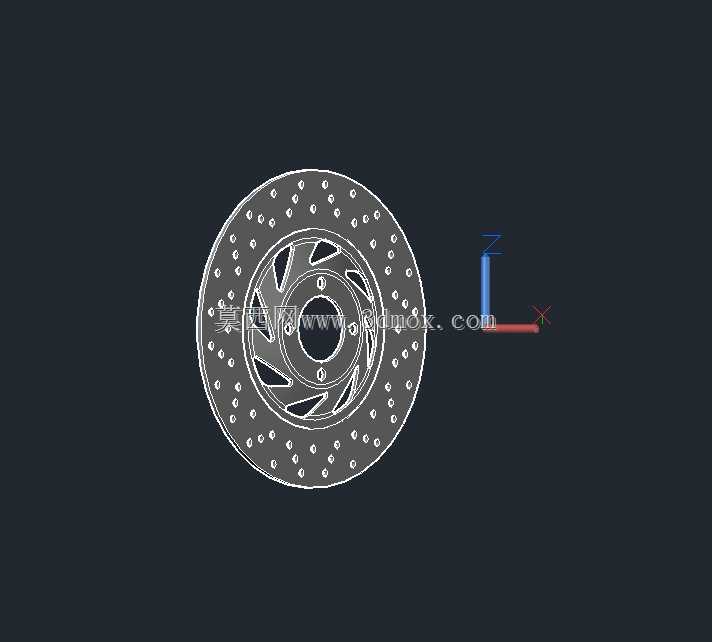

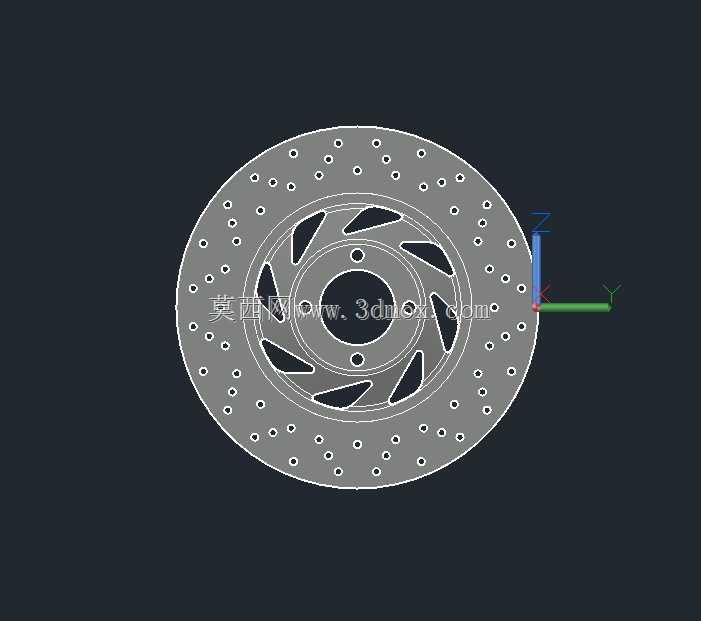

　　在乘用车与轻型商用车的底盘制动系统开发中，盘式制动部件的结构合理性直接决定整车制动效能、热稳定性与连续制动工况下的可靠性，本次呈现的制动盘结构，是针对常规铺装路面行驶车辆开发的通风式制动盘方案，适配常规浮动卡钳式盘式制动结构。从实际装车场景来看，这类制动盘多用于家用轿车、城市SUV的前轮制动回路，部分高配车型也会将同结构方案应用于后轮，配合单活塞或双活塞制动卡钳，实现行车过程中的减速、驻车以及紧急工况下的制动力输出。不同于实心制动盘的结构，该制动盘采用双层摩擦面加内部通风筋的布局，摩擦面周向均匀分布的散热小孔，能够在车辆行驶过程中利用轮腔内部的气流带走制动摩擦产生的热量，避免长下坡连续制动时出现热衰退现象，保证制动力输出的线性度。

　　从设计思路层面拆解，首先要匹配轮毂轴承的安装边界，制动盘中心的定位孔与轮毂轴头采用过渡配合，保证装配后制动盘的径向跳动量控制在0.05mm以内，避免制动时出现方向盘抖动的问题；中心孔周边的五个安装螺栓孔，位置度公差严格控制在Φ0.1mm范围内，与轮毂螺栓精准配合，保证制动盘与轮毂的同轴度，减少高速旋转时的动不平衡量。摩擦面的外径尺寸适配16-18寸轮辋的安装空间，摩擦面宽度匹配对应卡钳的摩擦片接触面积，保证制动时摩擦片完全贴合在摩擦工作面上，不会出现偏磨、局部接触应力过大的问题。

　　周向分布的散热孔采用等距阵列布局，孔径大小经过动平衡校核，不会因为开孔导致制动盘旋转时出现质量偏心，同时开孔结构还能在制动摩擦时排出磨屑，减少磨屑在摩擦面之间的研磨，延长摩擦片与制动盘的使用寿命。内部的通风筋采用流线型斜向布局，顺着制动盘旋转方向引导气流从盘体中心向外缘流动，相比直筋结构，散热效率提升15%左右，能够在连续10次全力制动的工况下，将制动盘的最高温度控制在材料临界温度以下，避免出现制动盘翘曲变形、摩擦材料热分解的问题。安装面的加工精度要求较高，与轮毂贴合的端面平面度公差控制在0.02mm以内，保证装配后制动盘不会出现端面跳动超标的问题，减少制动踏板的抖动反馈。

　　从实际使用的功能特性来看，该结构制动盘的摩擦面采用均匀磨损设计，随着使用里程增加，摩擦面的磨损量均匀分布，不会出现局部沟槽、偏磨的问题，正常使用工况下的使用寿命能够达到6-8万公里，配合半金属或陶瓷摩擦片，能够提供稳定的摩擦系数，在干湿路面都能保持一致的制动力输出。在建模过程中，需要重点关注各个特征的位置度公差配合，尤其是安装孔与中心定位孔的相对位置，散热孔与通风筋的布局不能影响制动盘的结构强度，在摩擦面厚度磨损到极限值时，内部通风筋的结构强度仍然能够满足最大制动力矩的承载要求，不会出现盘体开裂的风险。另外，制动盘的外缘做了小倒角处理，避免装配过程中出现磕碰损伤，同时减少旋转过程中的风切噪音，提升整车行驶的NVH表现。在进行整车匹配时，需要结合轮腔的气流走向调整通风筋的角度，保证车辆在不同行驶速度下都有足够的气流通过通风道，带走制动产生的热量；同时要校核制动盘与周边转向节、防尘罩、卡钳支架的间隙，在极限转向、悬架跳动工况下不会出现运动干涉，预留足够的热膨胀间隙，避免制动盘受热膨胀后与周边部件发生剐蹭。
