酱料灌装用长杆式防滴漏灌装阀结构

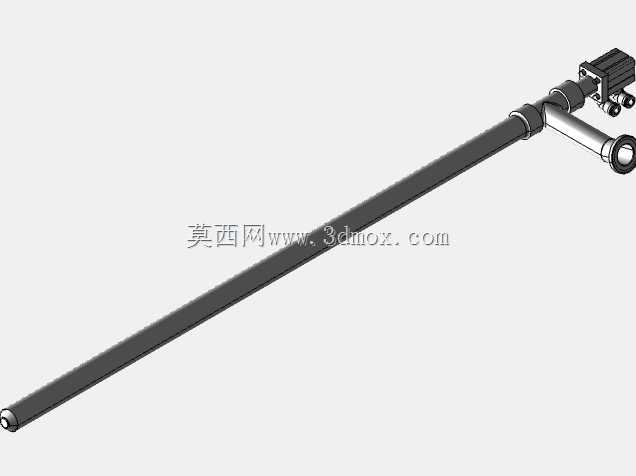

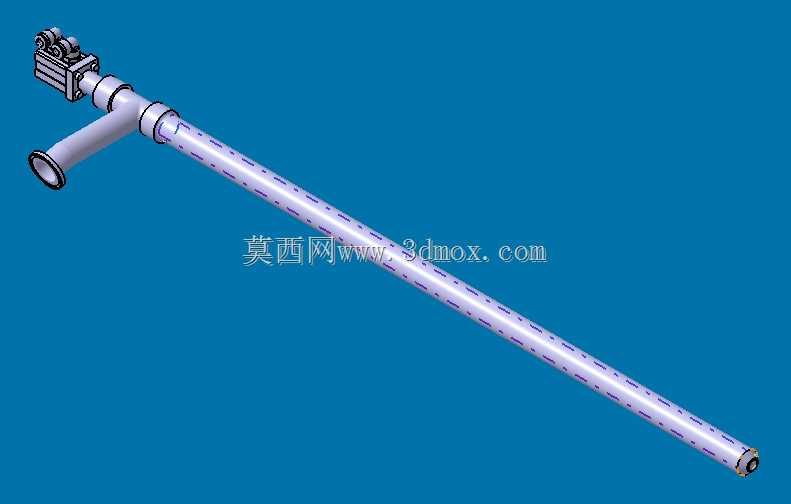

　　在食品加工的酱料灌装生产环节，这类长杆结构的灌装阀主要适配带颗粒酱料、粘稠酱料的定量灌装工位，常见于瓶装辣椒酱、豆瓣酱、浓稠调味酱的自动化灌装线，区别于普通液体灌装阀，其长杆结构可直接深入瓶身内部，避免酱料在灌装过程中挂壁、滴漏污染瓶口，减少后续瓶口清洁工序的工作量。从结构设计来看，阀的驱动端设置在长杆的上部，采用气动驱动的启闭结构，阀芯沿长杆轴向做直线运动实现通路的开合，长杆的流道内壁做了镜面抛光处理，减少粘稠酱料的流动阻力，同时避免酱料残留造成的细菌滋生问题，符合食品接触部件的卫生设计要求。

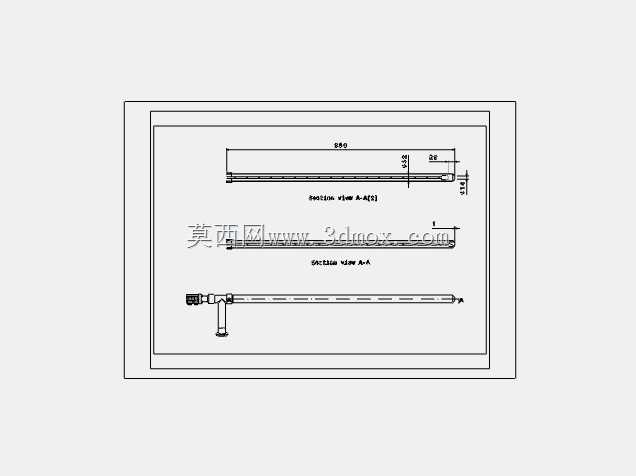

　　长杆的长度根据常规酱料瓶的高度做适配设计，灌装头端的出料口做了缩口处理，配合阀芯的快速启闭动作，可在灌装结束瞬间切断料流，杜绝拉丝、滴漏现象，上部的进料端采用标准法兰连接结构，可直接对接灌装设备的料仓出料管路，安装时无需额外定制转接件，降低现场安装的适配成本。设计过程中重点考虑了粘稠带颗粒物料的通过性，流道内部无突变的台阶结构，所有转角均做圆弧过渡，避免颗粒物料卡滞在流道内造成灌装量不准的问题，阀芯的密封件采用食品级耐磨损硅胶材质，可耐受酱料中的盐分、油脂腐蚀，同时具备足够的弹性补偿量，在长时间高频启闭工况下仍能保持可靠的密封性能，不会出现漏料问题。

　　上部的驱动模块集成了行程调节结构，可根据不同的灌装量需求调整阀芯的开启行程，适配不同规格瓶型的灌装要求，无需更换阀件即可在一定范围内调整灌装流量，提升产线换型的效率。安装边界方面，阀的上部驱动端预留了标准的安装固定孔位，可直接固定在灌装设备的安装横梁上，长杆部分的外径小于常规酱料瓶的瓶口内径，灌装时可顺利伸入瓶内，不会与瓶口发生干涉，进料端的法兰连接尺寸符合通用灌装设备的管路标准，可与现有多数酱料灌装设备的出料管路直接匹配。

　　在实际产线应用中，这类灌装阀可适配自动化旋转式灌装机、直线式灌装机的安装工位，单阀的灌装流量可通过行程调整覆盖常见的100g到1000g瓶装酱料的灌装需求，相比普通短杆灌装阀，其深入瓶内的灌装方式可大幅减少酱料飞溅的问题，降低产线清洁维护的频率，同时长杆结构的外部也做了抛光处理，表面无卫生死角，日常清洁时可直接冲洗，不会积存酱料残渣。结构设计上还考虑了拆装维护的便捷性，长杆部分与上部驱动端采用快拆式连接结构，无需专用工具即可拆卸下长杆部分进行深度清洁或者更换密封件，减少设备停机维护的时间，适配食品行业频繁的设备清洁消毒要求。阀芯的导向结构设置在长杆的上下两端，保证阀芯在高频往复运动过程中不会出现偏磨，延长密封件的使用寿命，避免因阀芯偏斜造成的密封失效漏料问题。
