加贝尔式钢结构屋面承重桁架结构设计

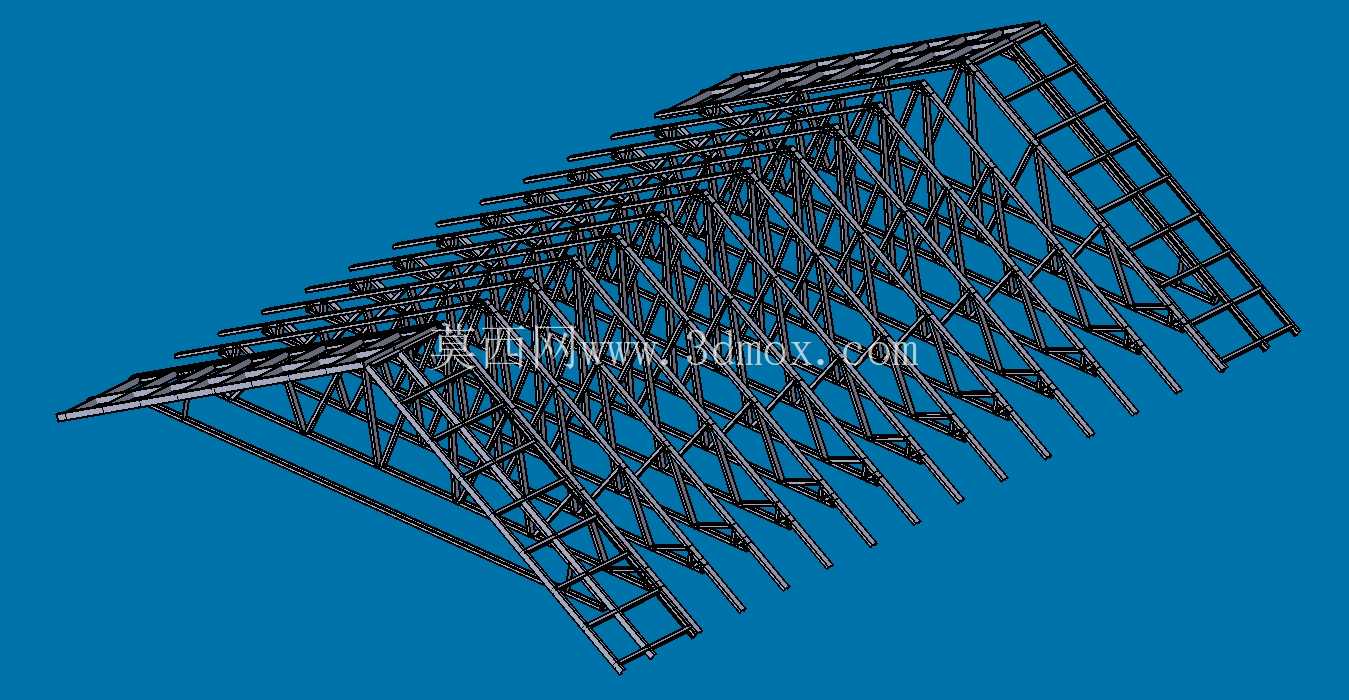

在民用与工业建筑的屋面承重体系搭建中，钢桁架结构始终是大跨度屋面荷载传递的核心选型，本次呈现的加贝尔形式屋顶桁架，针对双坡屋面的受力特性做了针对性的杆件排布优化，完全适配常规坡屋面的荷载传递路径。从实际应用场景来看，这类桁架多用于跨度12-24米的中小型厂房、仓储库房或者大跨度民用公共建筑的屋面承重层，替代传统的实腹式屋面梁，在保证整体结构刚度的前提下大幅降低屋面系统的自重，减少下部承重柱与基础的荷载负担。

从结构功能特性来看，这套桁架采用三角形稳定单元作为基础受力模块，上弦杆完全贴合屋面的找坡角度，直接承接屋面檩条传递下来的恒载与活载，包括屋面铺装重量、积雪荷载、检修人员活荷载以及局部风荷载，下弦杆作为主要的受拉构件承担整体弯矩产生的拉应力，腹杆体系则按照剪力分布规律做了疏密排布，在支座附近剪力较大的区域加密斜腹杆与竖腹杆的排布，跨中区域适当放大腹杆间距，在保证受力安全的前提下减少不必要的杆件耗材。所有杆件的连接节点均采用相贯线焊接的设计逻辑，避免了额外节点板带来的应力集中问题，同时也减少了现场安装的焊接工作量，所有杆件的下料长度都可以在工厂预制阶段完成精准裁切，现场仅需按照定位标记完成组对焊接即可。

设计过程中首先确定的是屋面的坡度参数，常规不上人屋面采用1:10的排水坡度，上弦杆的弯折角度完全匹配坡度要求，保证后续屋面檩条可以水平安装在弦杆预设的连接点位上，不需要额外做找平垫块。桁架的整体高度按照跨度的1/12到1/10取值，保证跨中挠度控制在规范允许的1/400范围以内，避免屋面出现积水凹陷的问题。杆件选型上，上弦杆采用双角钢拼合的T型截面，提升平面外的稳定性能，防止吊装过程中出现侧向失稳，下弦杆采用等边角钢截面，充分发挥钢材的抗拉性能，腹杆根据受力大小分别采用不等边角钢与等边角钢，受压腹杆控制长细比不超过150，受拉腹杆长细比不超过350，所有杆件的截面选型都经过受力验算，避免出现大截面小受力的材料浪费情况。

安装边界方面，这套桁架的两端支座预设了与下部混凝土柱顶或者钢柱牛腿连接的预埋板点位，支座处做了加劲肋补强，传递支座反力的同时避免弦杆端部出现局部压屈。桁架的横向间距按照6米的常规柱距设计，相邻桁架之间通过水平支撑、垂直支撑形成整体的空间受力体系，保证整个屋面结构的纵向刚度，避免单榀桁架出现侧向倾覆。在桁架的上弦节点处预设了檩托板的安装孔位，孔位间距匹配常用的C型檩条或者Z型檩条的安装尺寸，现场安装时不需要额外钻孔，直接通过螺栓连接即可固定檩条。从建模细节来看，所有杆件的相贯线切口都做了精准的拟合，没有出现杆件干涉或者间隙过大的问题，节点处的焊缝预留间隙符合焊接工艺要求，既可以保证焊接熔深，也不会出现焊穿杆件的问题。

实际工程应用中，这类桁架的吊装可以采用单榀整体吊装的方式，因为单榀桁架的自重控制在合理范围，不需要大型吊装设备即可完成安装，对于施工场地受限的改扩建项目尤为适用。同时桁架的杆件全部采用热轧型钢，材料采购便捷，不需要定制特殊截面的型材，整体造价相比实腹式H型钢屋面梁可以降低20%左右，而且结构的通透性能更好，后续如果需要在屋面下方布设管线、通风管道或者消防喷淋系统，可以直接利用腹杆之间的空隙穿设，不需要额外做吊装支架，进一步压缩了项目的整体建设成本。在受力冗余度设计上，所有杆件的应力比都控制在0.85以内，预留了足够的安全余量，应对局部突发荷载或者后续屋面加装光伏板等额外荷载的需求，不需要对桁架主体结构做额外加固。
