四坡屋面钢结构桁架承重支撑结构设计

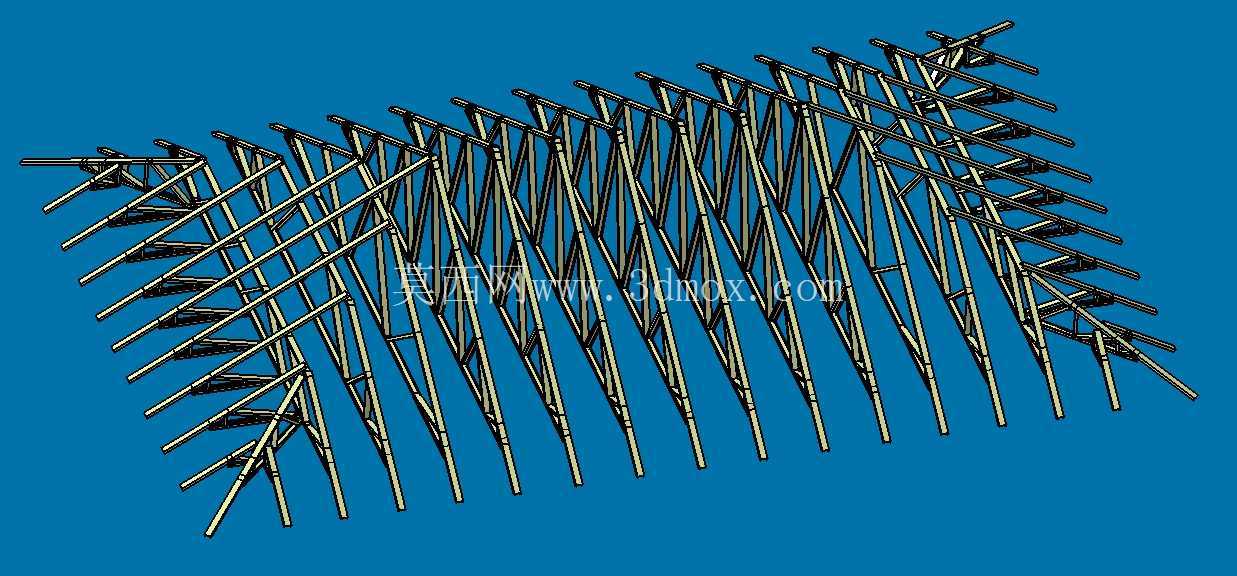

　　在民用与工业坡屋面建筑的结构体系中，四坡形式的屋面桁架一直是兼顾排水效率、结构刚度与空间利用率的核心承重构件，这套桁架结构的三维设计完全围绕现场安装逻辑与受力传递路径展开，没有冗余的装饰性构件，每一根杆件的排布都对应实际屋面荷载的传递需求。不同于双坡屋面桁架仅需考虑单向坡度的受力传导，四坡屋面存在正脊与斜脊的交汇节点，这部分的杆件排布是设计的核心难点，设计过程中首先明确了屋面的恒载与活载传递路径：屋面覆盖层的荷载先通过椽条传递到次桁架节点，再由斜向的主桁架杆件将荷载分流到两端的承重墙体或者屋面圈梁上，避免局部节点出现应力集中的问题。

　　从结构排布来看，这套桁架采用了重复的三角稳定单元作为基础受力模块，所有杆件的连接节点都采用了同轴交汇设计，确保杆件只承受轴向拉压力，不会产生额外的弯矩荷载，这也是钢结构桁架设计中最核心的原则——让材料的力学性能得到最大化利用，减少不必要的型材截面浪费。考虑到现场安装的便捷性，所有桁架单元的杆件长度都控制在常规运输与吊装的边界范围内，单段杆件的长度没有超出常规货运车辆的装载限制，同时节点处的连接孔位都做了统一的标准化设计，现场施工时不需要额外进行二次切割或者打孔作业，只需要按照编号完成栓接或者焊接即可，能够大幅缩短屋面结构的施工周期。在安装边界的适配性上，这套桁架的端部支座做了可调节的余量设计，能够适配一定范围内的圈梁安装误差，避免因为土建施工的尺寸偏差导致桁架无法就位；桁架的上弦杆坡度完全匹配四坡屋面的排水角度，后续铺设屋面板时不需要额外做找坡层，直接在上弦杆上固定屋面檩条即可完成基层铺设。斜脊位置的交汇节点做了加强处理，因为这个位置同时承接两个坡面的荷载传递，杆件的受力情况比普通单坡桁架节点更复杂，设计时特意加密了这个区域的腹杆排布，缩小了单个三角单元的间距，让交汇点的荷载能够快速分散到相邻的主杆件上，避免局部杆件出现过载变形的问题。

　　从实际应用场景来看，这类桁架不仅可以用于常规的民用住宅四坡屋面，也可以适配大跨度的厂房、仓储建筑的坡屋面结构，只需要根据实际跨度调整杆件的型材截面与单元间距即可，整体的结构逻辑具备很强的通用性。设计过程中还特意考虑了后期屋面附加荷载的预留，比如屋面光伏板、检修通道的荷载，上弦杆的截面选型预留了足够的安全余量，不会因为后期增加附属设施导致结构承载力不足。腹杆的排布采用了变间距设计，在桁架靠近支座的位置，因为剪力更大，腹杆的间距更小，杆件截面也相应加强；在桁架跨中位置，弯矩占主导，腹杆间距适当放大，在保证结构稳定性的前提下尽可能减少材料用量。

　　所有杆件的连接节点都预留了足够的焊接操作空间或者栓接操作间隙，不会出现现场安装时工具无法就位的问题，节点板的尺寸也经过反复校核，确保连接强度匹配杆件的最大承载力，不会出现节点先于杆件破坏的情况。对于屋面的檐口位置，桁架的端部做了外挑段的一体化设计，不需要额外安装檐口支撑构件，外挑段的长度可以根据建筑的排水需求调整，确保屋面雨水能够顺利排出到檐沟位置，不会冲刷墙面。这套桁架的整体结构没有复杂的异形构件，所有杆件都是常规的型材切割下料，加工难度低，普通的钢结构加工厂就可以完成全部构件的预制，不需要特殊的加工设备，能够有效控制构件的加工成本与生产周期。在结构的空间利用率上，因为桁架采用的是空腹式的三角单元排布，桁架内部的空间可以顺利穿行水电管线、通风管道，不需要额外在屋面下做吊顶支架，能够进一步提升建筑内部的净高空间，减少后期管线安装的施工成本。
