商用车前轮转向传动系统结构设计

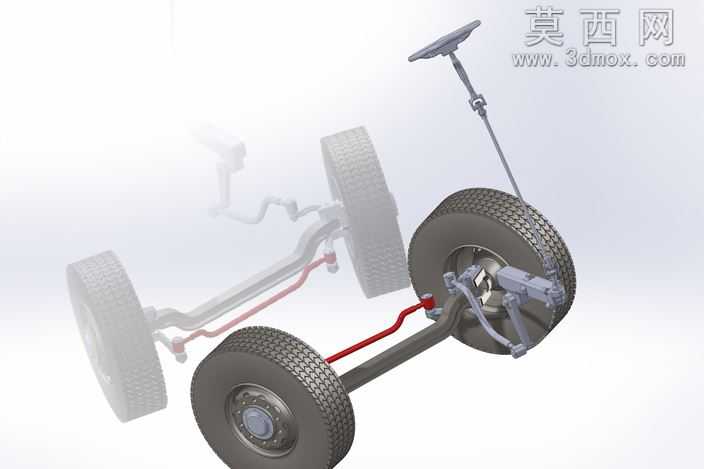

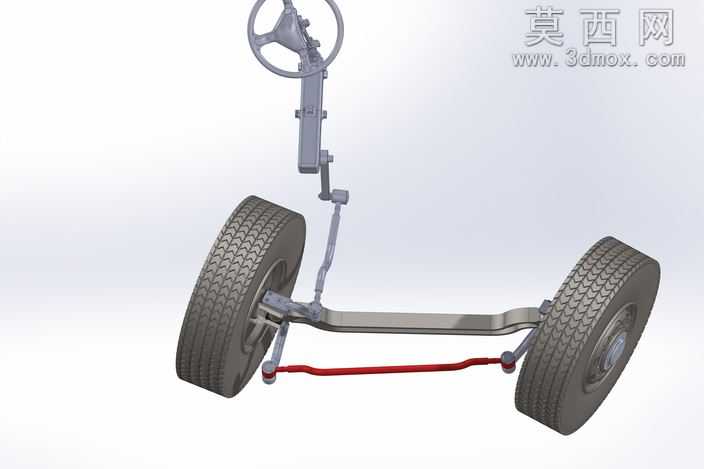

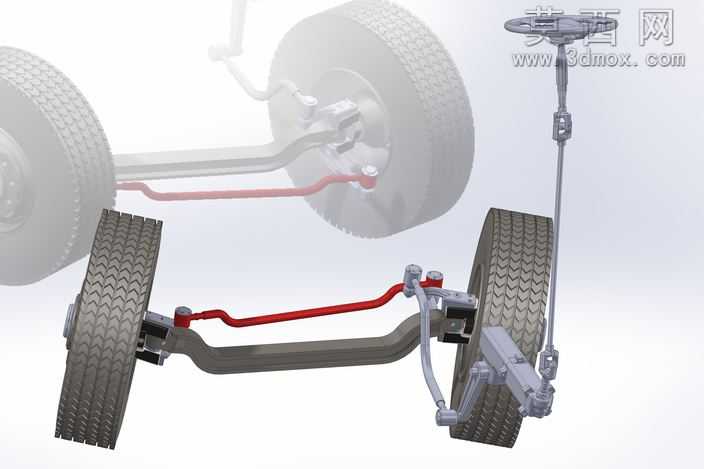

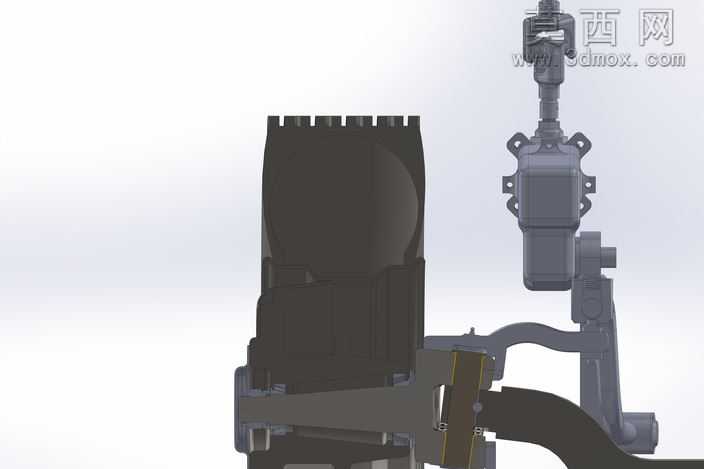

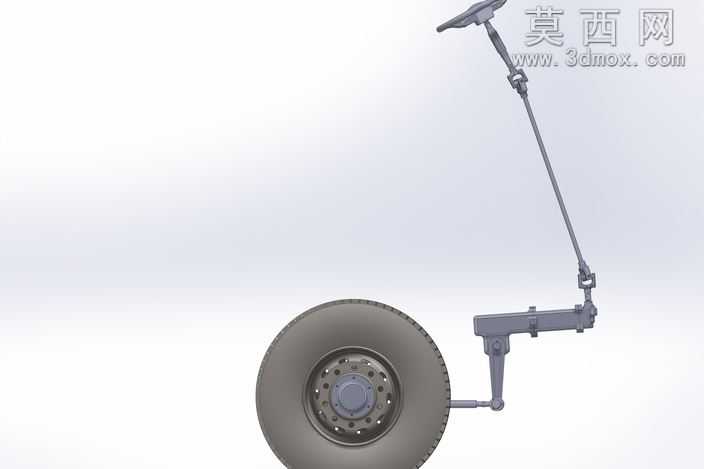

本作品围绕商用车前轮转向功能完成整套机械结构的三维建模设计，完整还原了卡车转向系统从操控输入到轮端执行的全链路机械构造。建模过程中首先按照商用车底盘的实际布置尺寸搭建基准坐标系，优先完成转向桥主体的结构建模，对桥体的弯折造型、安装支座的定位尺寸、轮端连接法兰的配合公差都做了精准还原，保证桥体部分的结构强度表现与实际部件一致。转向操控端部分，按照人机工程学的握持尺寸完成方向盘的曲面建模，对转向柱的多级连接轴、角度调节结构、固定支座都做了分零件建模，清晰展现转向力矩从方向盘向下传递的连接路径。转向传动链路部分，依次完成转向摇臂、直拉杆、转向节臂、梯形臂、横拉杆的独立建模，其中横拉杆采用醒目的红色材质做区分，直观展现转向梯形机构的布局逻辑，各拉杆两端的球铰连接结构都做了细节还原，能够清晰看到球头销、防尘罩、锁紧螺母的结构特征，准确体现转向过程中各铰接点的活动自由度。轮端部分对双轮胎的装配结构、轮毂的连接螺栓、制动底板的安装位都做了对应建模，轮胎表面的胎纹纹理也做了细节刻画，还原重载卡车轮胎的实际外观特征。材质渲染阶段，对金属结构件采用哑光灰的金属材质模拟铸钢部件的质感，对传动拉杆采用亮面金属材质体现机加工零件的表面特征，轮胎部分采用黑色橡胶材质搭配适当的粗糙度参数，还原橡胶部件的视觉效果，各连接铰接点做了轻微的金属光泽区分，突出活动连接部位的结构差异。设计过程中严格遵循卡车转向系统的阿克曼转向几何原理，保证两侧车轮在转向动作中能够按照合理的转角差运动，减少轮胎磨损，各部件的连接关系完全按照实际装配逻辑搭建，可直观展现转向操作时方向盘转动带动传动杆件拉动转向节、最终驱动车轮偏转的完整运动过程，清晰呈现整套转向系统的机械传动逻辑与结构布局特点。
