单座燃油动力卡丁车结构设计模型

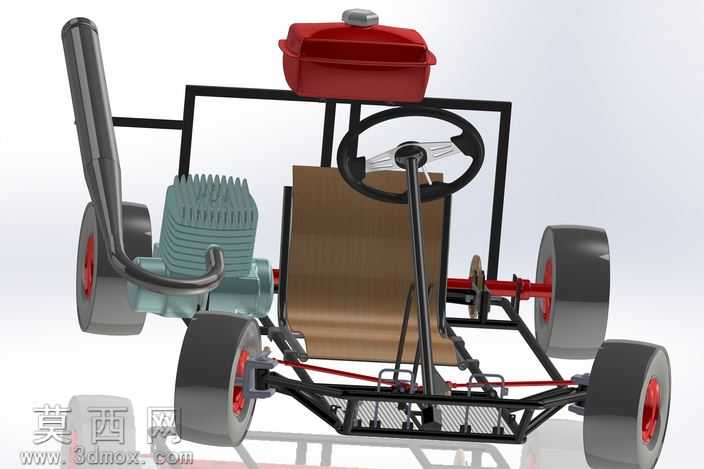

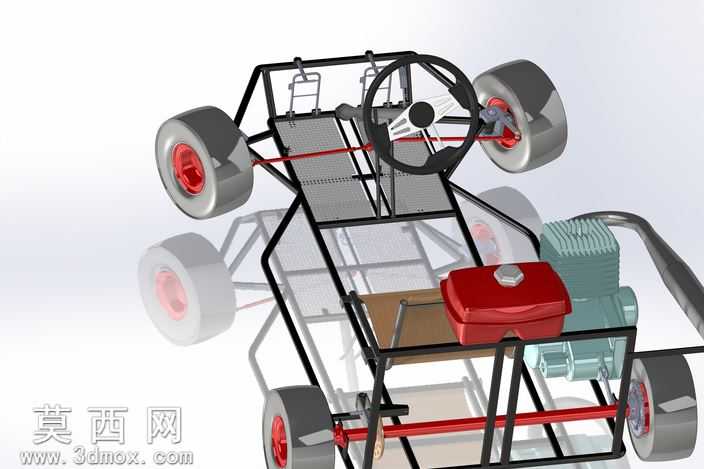

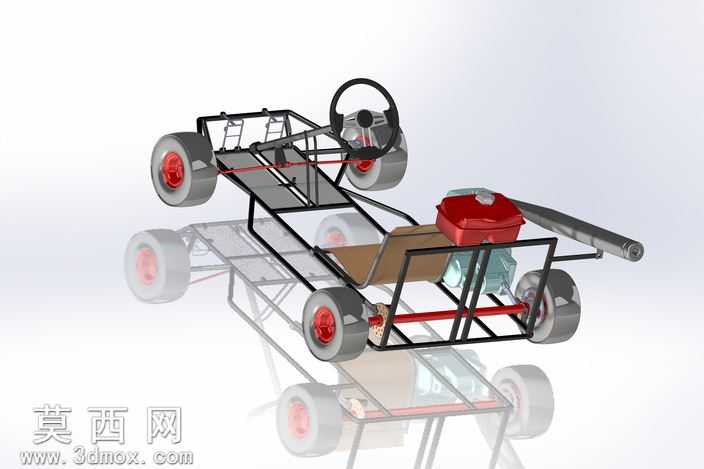

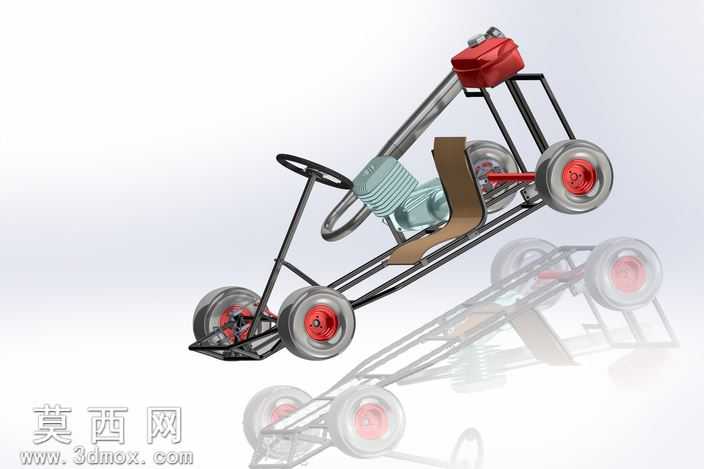

本模型为单座燃油动力卡丁车的完整三维结构设计，建模过程中严格遵循小型休闲竞速载具的结构逻辑，对每一处部件的装配关系、尺寸配合都做了精准还原。建模阶段先以空间线框搭建钢管车架的基准轮廓，确定轴距、轮距、驾驶位坐姿的核心参数，再通过实体特征生成每一根车架管材，还原车架的焊接节点结构，保证车架的刚性布局符合小型载具的受力要求。动力系统部分还原了单缸风冷发动机的完整结构，包括散热鳍片的缸体造型、排气弯管的走向、燃油箱的安装位置，清晰呈现发动机与车架的固定连接方式，以及动力输出轴向后桥传递的传动路径，红色的传动杆件与黑色车架形成明确的视觉区分，便于观察传动结构的布局。转向系统部分完整建模了方向盘、转向立柱、转向拉杆的连接结构，还原了转向机构的转角传递逻辑，可直观查看前轮转向的动作关联关系。行走机构部分对前后车轮、轮毂、轮轴的配合结构做了细致建模，红色轮毂与灰色橡胶轮胎的材质区分清晰，同时还原了后轮驱动的半轴连接结构，以及前轮的转向节安装结构。座椅部分采用棕色哑光材质模拟布艺或皮质座垫的质感，与黑色金属车架、银灰色发动机部件、红色功能部件形成层次分明的材质表现，渲染阶段针对金属管材的哑光金属质感、橡胶轮胎的磨砂质感、塑料油箱的亮面质感、发动机缸体的铸铝质感分别调整材质参数，搭配柔和的环境光效，让整体模型的结构层次清晰可辨。设计过程中充分考虑卡丁车的轻量化与结构强度平衡，车架采用镂空钢管结构降低自重，各部件的安装位置都预留了合理的装配与维护空间，动力总成前置后驱的布局保证了整车的重心分配合理，转向与传动部件的布局避开了驾驶位的活动空间，兼顾了结构实用性与驾驶操作的合理性，完整呈现了小型燃油卡丁车从车架到各系统总成的全部结构细节，可直观理解这类小型载具的机械构成与装配逻辑。
