膜片弹簧汽车离合器半剖结构三维设计

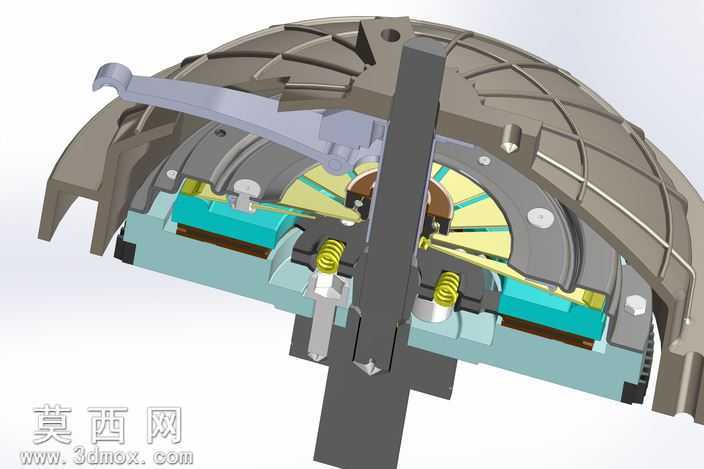

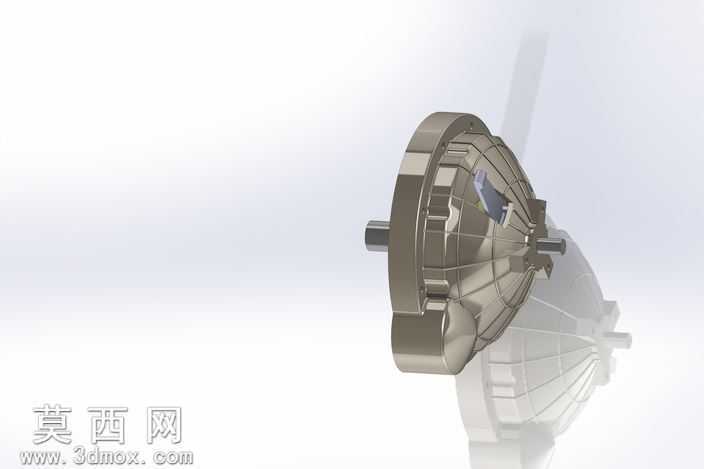

本作品为汽车用膜片弹簧离合器的半剖展示三维模型，采用SolidWorks完成全参数化建模，通过半剖的展示形式清晰呈现离合器内部的完整装配结构与各零部件的配合关系。建模过程中严格遵循实车离合器的尺寸比例与装配逻辑，首先完成离合器盖、压盘、膜片弹簧、从动盘本体、摩擦衬片、扭转减振弹簧、分离轴承、分离拨叉等核心零件的独立建模，对每个零件的特征细节进行精细化还原：压盘的散热筋结构、膜片弹簧的指状分离指与碟形主体过渡曲面、摩擦衬片的沟槽纹理、扭转减振弹簧的螺旋特征、分离拨叉的铰接支点结构都逐一通过草图拉伸、旋转、扫描、阵列等特征命令完成构建，保证各零件的几何精度符合机械设计规范。装配阶段按照实际离合器的装配顺序添加配合约束，对膜片弹簧与压盘、离合器盖的接触位置添加贴合约束，对从动盘与输入轴的花键配合添加同轴与轴向限位约束，对分离拨叉的铰接位置添加旋转副约束，还原离合器实际工作时的运动逻辑。材质与渲染阶段，根据不同零件的实际材质赋予对应材质属性：压盘与离合器盖采用灰铸铁材质，还原铸铁件哑光深灰的金属质感；膜片弹簧采用弹簧钢材质，添加金属抛光后的轻微反光效果；摩擦衬片采用复合材料材质，呈现深褐色哑光耐磨材质的视觉特征；扭转减振弹簧与分离轴承金属部件赋予合金钢材质，添加金属光泽与细微的表面粗糙度质感；分离拨叉采用铸钢材质，还原铸件的表面质感。渲染时采用柔和的工作室光源，通过多角度布光避免结构阴影遮挡细节，半剖截面采用清晰的剖切展示，让内部的弹簧布置、摩擦片叠放结构、分离机构的传动路径都清晰可见。设计思路上，选择半剖展示形式是为了在单一视图中同时呈现离合器的外部壳体轮廓与内部核心传动、分离结构，既可以直观展示离合器安装在发动机与变速器之间的外部形态，也能清晰展现动力传递路径：发动机动力传递至飞轮与离合器盖，压紧状态下膜片弹簧将压盘压向从动盘摩擦片，通过摩擦力将动力传递至从动盘花键轴输出至变速器；踩下离合踏板时分离拨叉推动分离轴承压迫膜片弹簧分离指，膜片弹簧带动压盘后撤解除对从动盘的压紧，切断动力传递。模型中对扭转减振器的结构也做了完整还原，从动盘上的减振弹簧与阻尼片结构清晰可见，还原了离合器缓冲传动冲击、衰减扭转振动的功能结构，整体模型可用于汽车传动系统教学、离合器结构原理演示、相关零部件设计参考等场景，各零件参数可编辑，支持后续的结构优化与运动仿真分析。
