多组机械零件二维识图练习教学素材

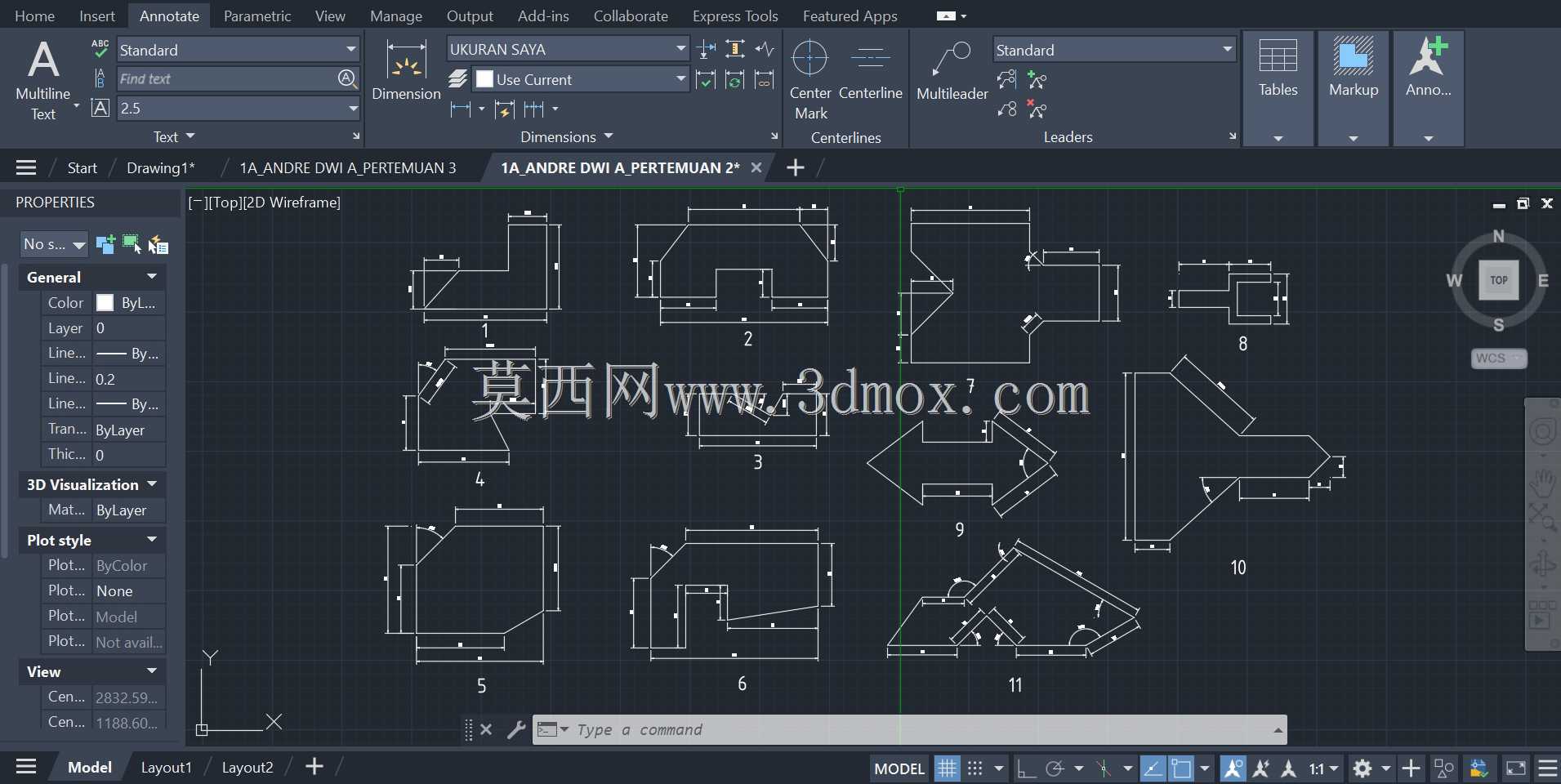

这套二维练习素材覆盖了机械制图入门阶段最核心的截切体、组合体投影训练场景，面向刚接触工程绘图的从业者、职业院校机械类专业学员，解决从基础几何投影到实际零件识图过渡阶段的练习素材缺口。日常车间里新入职的钳工学徒、质检岗新人，往往对着实际零件的加工图纸分不清投影对应关系，这套素材里的11组练习图形，全部从实际机加工常见的板类、块类零件结构抽象而来，没有冗余的复杂曲面，全部是直线截切、直角拼接、斜角裁切的典型结构，每一组图形都对应三视图投影的核心考点：比如带L形弯折的板件，练习的是主俯长对正、主左高平齐、俯左宽相等的基础投影规则；带凹口的矩形块，练习的是可见轮廓线与不可见虚线的区分标注；带斜切角的多边形零件，练习的是斜投影面的线条对应关系；还有带多个台阶面的组合块，练习的是多层结构的投影层次判断。

从设计思路来看，所有练习图形的尺寸标注都严格遵循机械制图国家标准，尺寸线布置避开轮廓线交叉，定位尺寸与定形尺寸分层标注，没有封闭尺寸链，每一个练习图的尺寸都能直接支撑学员手绘或者三维建模还原实体，不会出现尺寸缺失、尺寸矛盾的问题。图形的轮廓全部采用粗实线绘制，尺寸线、中心线采用对应标准线型，和实际车间使用的加工图纸线型规范完全一致，不会给学员传递错误的绘图习惯。

在实际使用场景中，这套素材既可以作为三维建模的入门练习底图，让学员通过导入二维线条拉伸、切除生成三维实体，快速掌握二维到三维的转换逻辑；也可以作为识图考核的试题素材，检验从业者对投影规则的掌握程度；还可以作为新员工入职制图培训的随堂练习素材，搭配CAD软件操作训练，让学员在练习绘图命令的同时巩固投影知识。

从图形的尺寸边界来看，所有练习图形的外轮廓都控制在常规A4图幅的打印范围内，单组图形的最大外轮廓尺寸不超过150mm，最小的细节结构尺寸不小于5mm，既不会因为尺寸过小导致标注拥挤看不清，也不会因为尺寸过大超出常规打印、显示的边界，不管是在电脑屏幕上显示查看，还是打印成纸质图纸做手绘练习，都有合适的视觉尺度。每一组图形的布局都留足了标注空间，学员在练习的时候可以直接在原图上补画漏线、标注尺寸，不需要额外调整图面布局。

不同于市面上很多脱离实际生产的纯几何练习题，这套素材里的每一个结构都能在实际生产的零件上找到对应：比如带斜角的块类结构对应机加工零件的倒角、焊接零件的焊前坡口结构；带凹口的结构对应零件上的卡槽、让位槽结构；带多个台阶面的结构对应垫板、定位块的层级结构，学员练完这些图形之后，再看实际生产中的简单零件图纸，能快速对应上投影关系，不会出现识图断层。素材里的图形全部采用第一角投影绘制，和国内机械行业通用的投影规则一致，不会出现第三角投影带来的识图混淆，适合国内机械行业从业者的训练使用。在建模练习过程中，学员可以通过对照二维图的尺寸，一步步绘制草图、定义特征，在这个过程中理解每一个尺寸对应的零件结构位置，建立二维图纸和三维实体的映射思维，这也是机械结构设计从业者必须掌握的核心基础能力，很多刚入行的设计人员建模速度慢、图纸错误多，本质上就是二维投影的基础不扎实，对线条对应的空间结构判断不准确，通过这类针对性的练习，能有效夯实投影基础，减少后续实际工作中的识图错误、建模错误。
