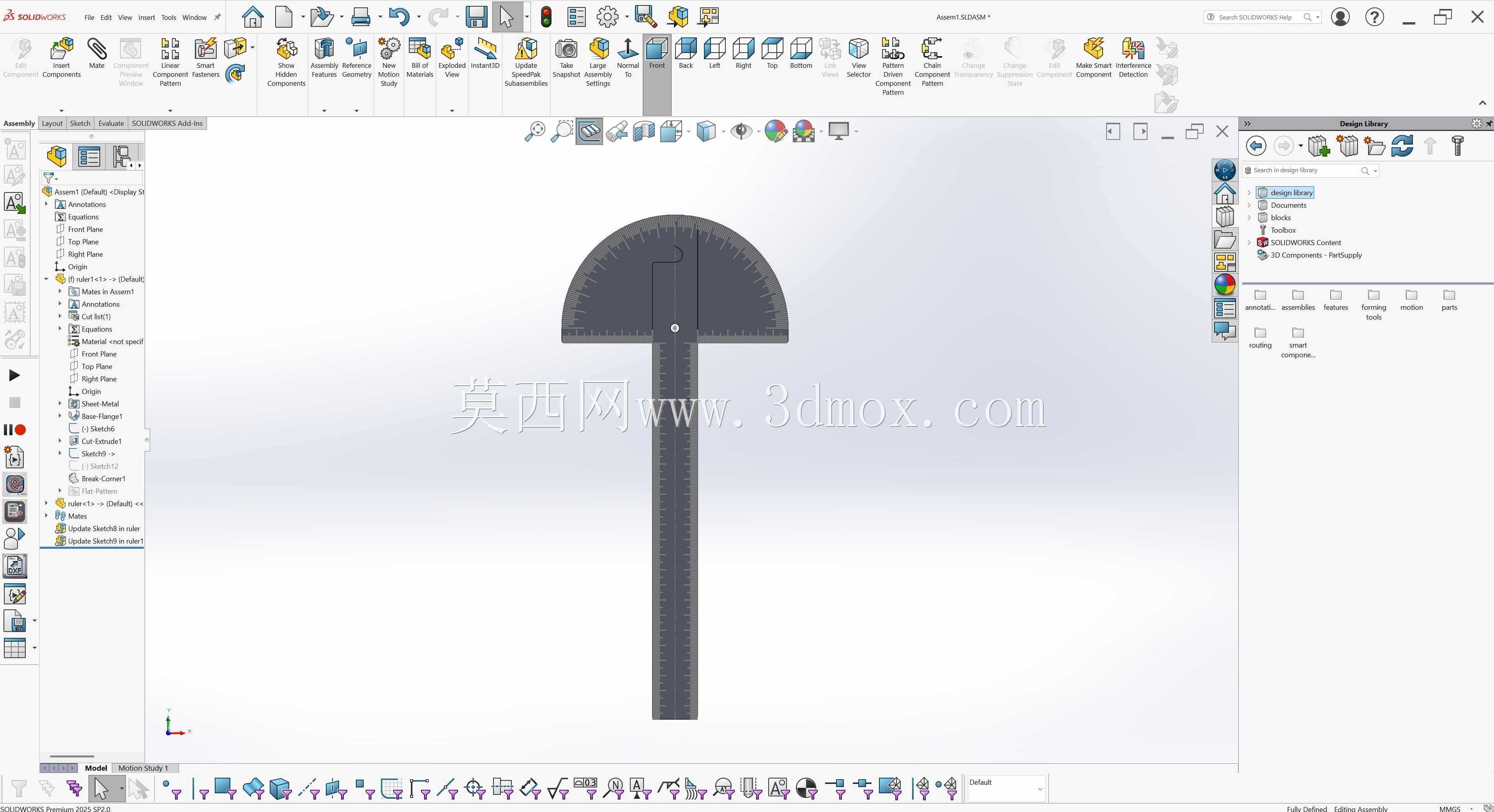

可调式角度测量标尺三维结构设计

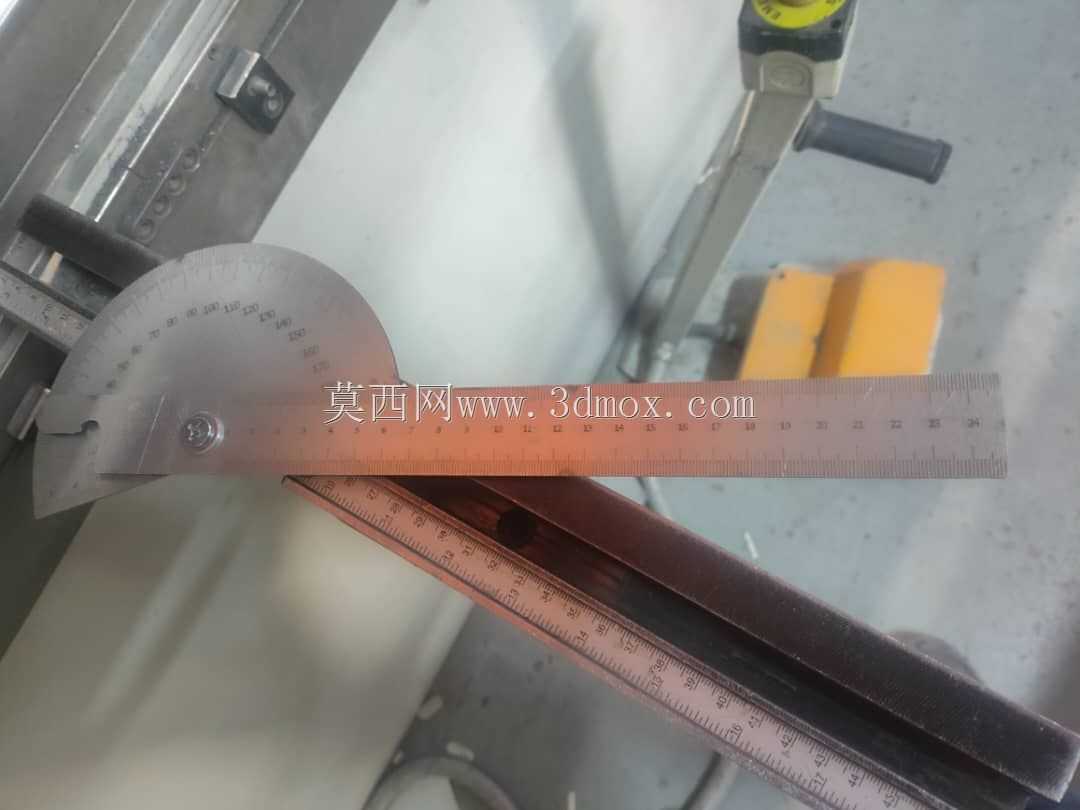

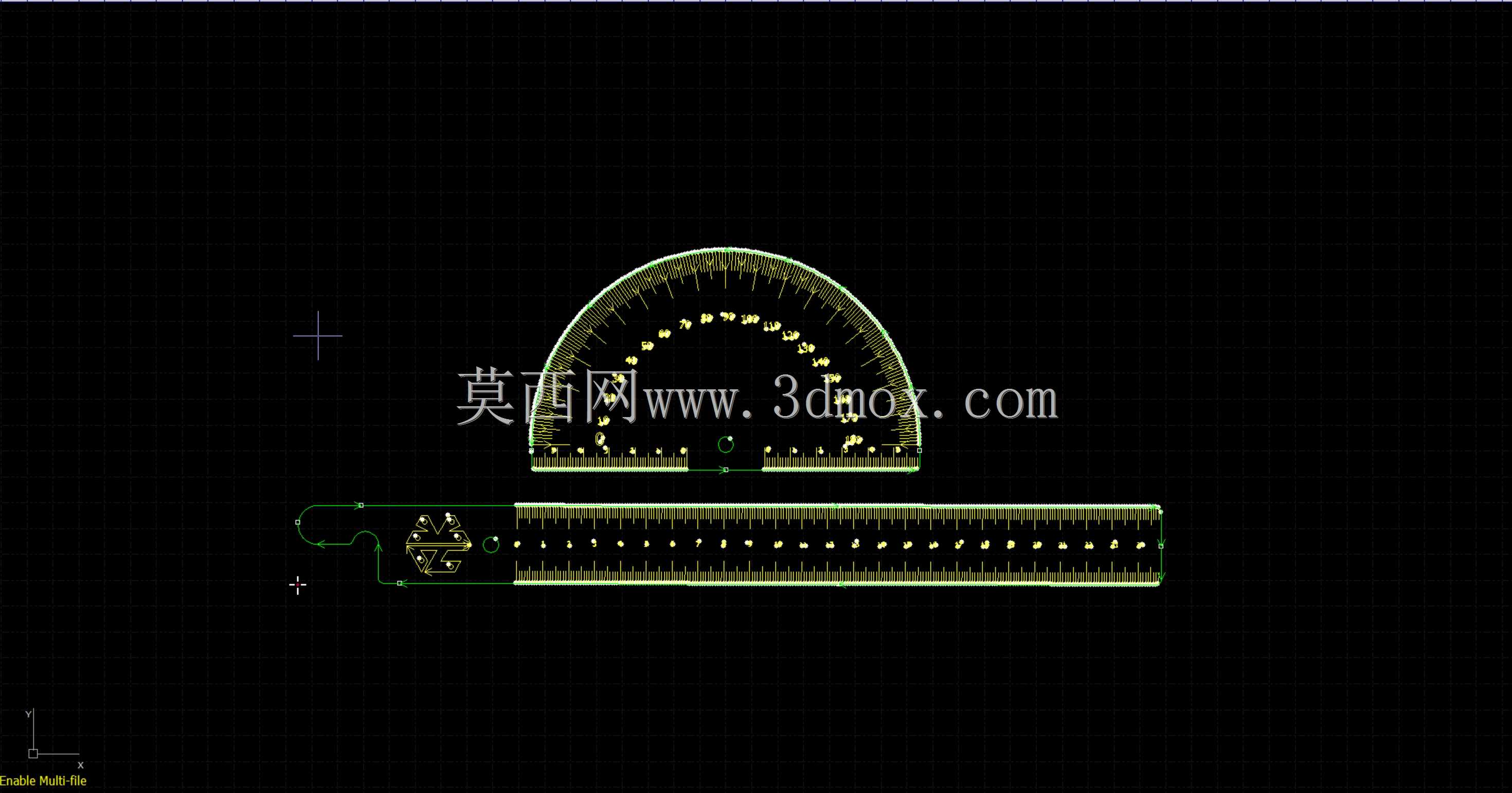

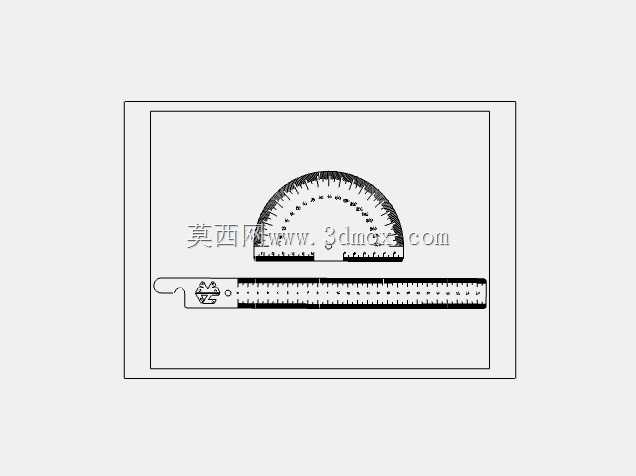

　　这款可调角度标尺是机械加工、钣金划线、设备装配环节常用的手动测量辅具，核心功能是完成平面内任意角度的划线定位、角度校核、安装基准对齐作业，在金工实训、小型机修工位、非标钣金加工场景中普及率极高。从结构设计逻辑来看，产品采用铰接式双尺身布局，铰接点为精密铆接转轴，既保证两片尺身可绕轴心0-180度顺畅转动，又能控制径向窜动量在0.1mm以内，避免角度测量时因尺身晃动产生读数偏差。半圆形角度刻度盘与固定尺身采用一体化冲压成型，刻度线采用激光蚀刻工艺，蚀刻深度控制在0.05mm，长期摩擦使用也不会出现刻度磨损脱落的问题，刻度盘边缘做了R0.3的倒角处理，避免划线作业时锐角划伤工件表面或操作人员手部。

　　活动尺身的直边刻度段与角度盘的零位基准做了同轴度校准，当两片尺身完全并拢时，直边刻度与角度盘零位线的对齐误差不超过0.02mm，保证小角度测量时的基准精度。尺身整体选用2Cr13不锈钢板材冲压成型，板材厚度为1.5mm，经过淬火回火处理后表面硬度达到HRC42-48，既有足够的刚性保证测量时尺身不会因手部施力产生弯曲变形，又有合适的韧性避免跌落时出现尺身崩裂。尺身表面做了哑光喷砂处理，避免车间强光下反光晃眼影响刻度读取，同时喷砂形成的致密表层能提升尺身的防锈能力，在潮湿的机加工车间环境中长期放置也不会出现锈迹。

　　铰接转轴位置加装了磷青铜阻尼垫片，转动尺身时能提供均匀的阻尼感，调整到目标角度后不会因尺身自重发生角度偏移，不需要额外的锁紧结构就能满足单人单手操作划线的需求，在进行批量角度划线作业时能大幅减少反复调整锁紧的操作步骤。从安装与使用边界来看，这款标尺不需要额外的固定安装结构，属于手持便携类量具，整体收拢后长度为150mm，宽度为50mm，铰接点轴心到尺身末端的距离为120mm，可测量的最大角度范围为0-180度，直边段的长度测量量程为0-120mm，刻度分度值为1度，直边长度刻度分度值为1mm，能满足常规金工作业中绝大多数角度与长度的快速测量需求。

　　在实际车间应用中，这款标尺常被用于钣金折弯前的角度划线、管道安装时的法兰角度定位、小型焊接件的组对角度校核、木工开料的角度标记等场景，相比固定角度的角尺，它的可调特性能适配任意角度的测量需求，相比数显角度尺，它没有电子元件，不需要供电，抗油污、抗铁屑、抗磕碰的能力更强，在恶劣的车间加工环境中可靠性更高，不会因为切削液喷淋、铁屑嵌入就出现测量失效的问题。设计过程中特意将刻度线的宽度控制在0.1mm，避免刻度线过粗导致读数误差，同时在角度盘的90度、45度、30度、60度等常用角度位置做了加长刻度线标记，操作人员在调整这些常用角度时不需要仔细数刻度，能快速对齐基准，提升作业效率。尺身的所有棱边都做了去毛刺处理，活动尺身的末端做了圆弧过渡，避免在狭窄的设备安装空间内操作时剐蹭设备内部的线缆或精密加工面。铰接点的铆接压力经过反复调试，既保证转动时没有卡滞感，又不会出现尺身旷量，经过上万次转动测试后，铰接点的阻尼衰减率不超过10%，能满足长期高频使用的需求。
