8mm孔径梅花型夹紧轴联轴器结构设计

在小型自动化传动链路里，这类梅花型夹紧联轴器的应用场景覆盖极广，从桌面级CNC雕刻机的进给轴传动、3D打印机的Z轴丝杆与步进电机连接，到小型包装设备的辊筒动力传递、实验室小型输送线的动力衔接，都能看到这类结构的身影。它的核心作用是在两根同轴布置的轴之间传递扭矩，同时补偿两轴之间不可避免的径向、角向与轴向偏差，避免刚性连接带来的轴系憋劲、轴承额外负载、电机堵转等问题。

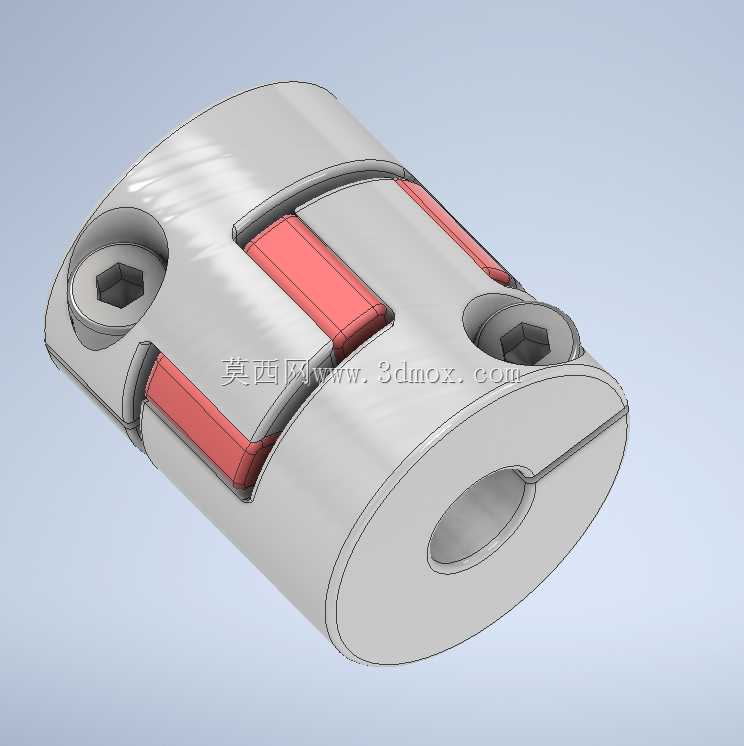

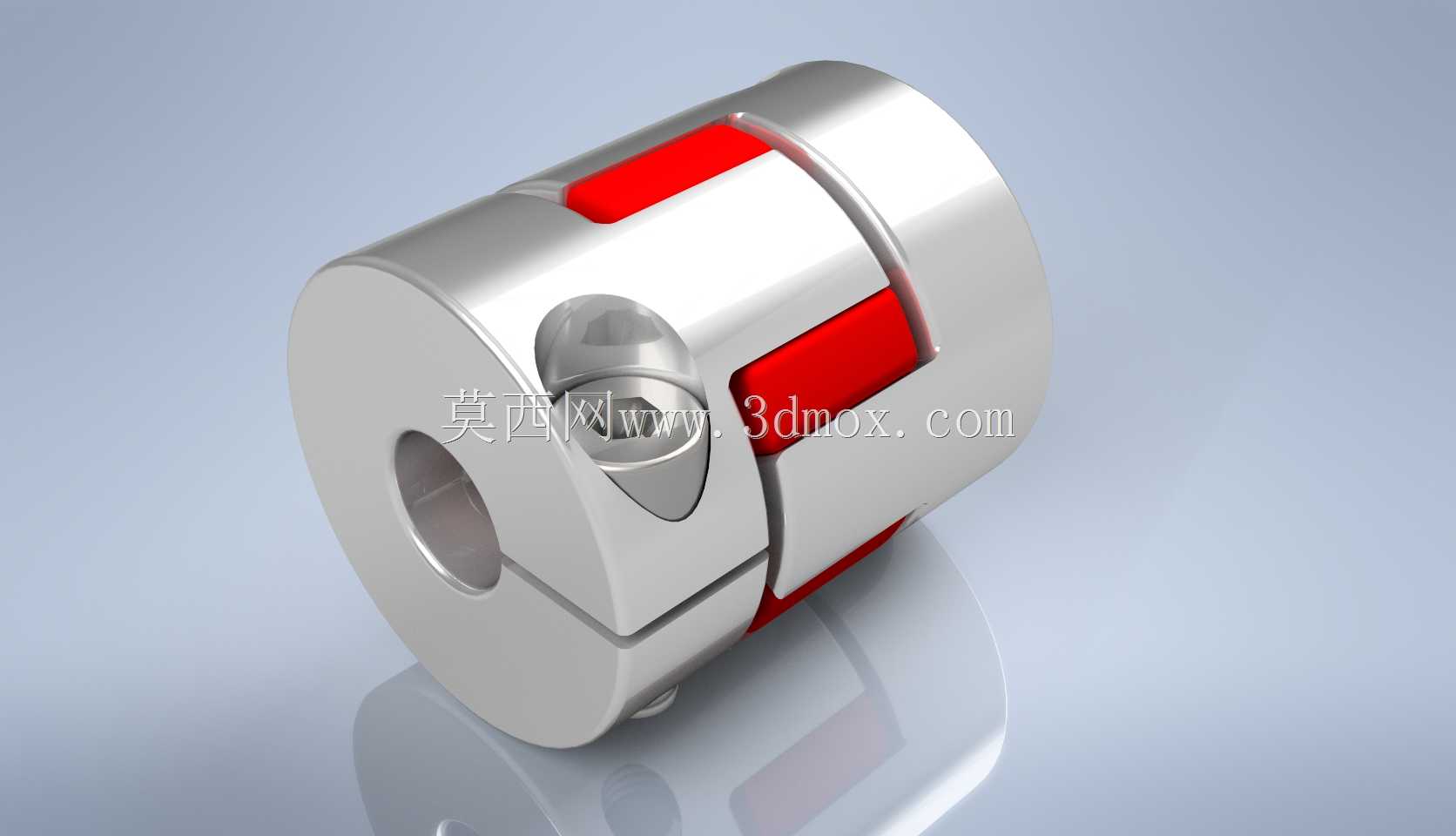

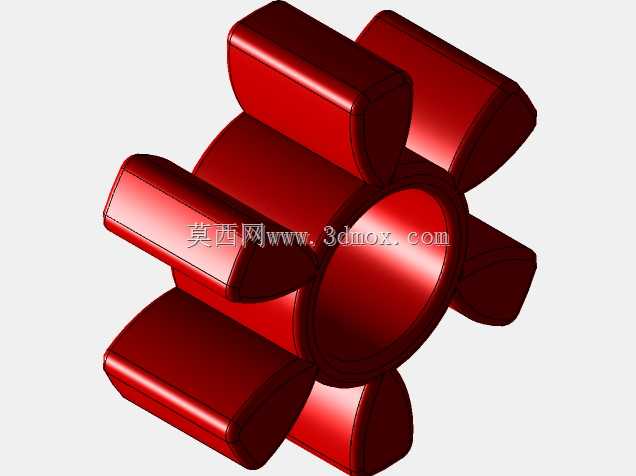

这款联轴器采用夹紧式锁紧结构，区别于传统顶丝式联轴器的点接触锁紧，夹紧结构通过抱紧轴的整周接触面传递锁紧力，不会在轴表面留下顶丝压痕，拆装调整时也不会损伤轴的配合面，对于频繁需要调整传动位置、反复拆装维护的小型设备来说，这种结构的友好度更高。中间的红色弹性体是梅花联轴器的核心缓冲元件，采用聚氨酯类弹性材质，一方面可以吸收传动过程中的振动，降低传动链路的共振风险，另一方面可以通过自身的弹性变形补偿两轴之间的安装偏差，允许一定范围内的径向错位、角向偏斜以及轴向窜动，降低现场安装时的对中精度要求，减少装配调试的工时消耗。

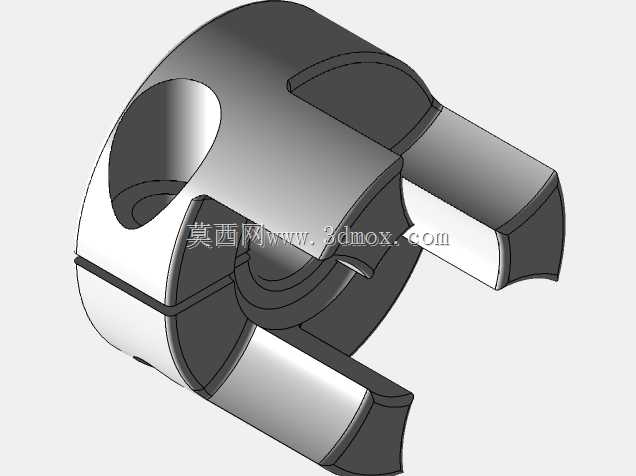

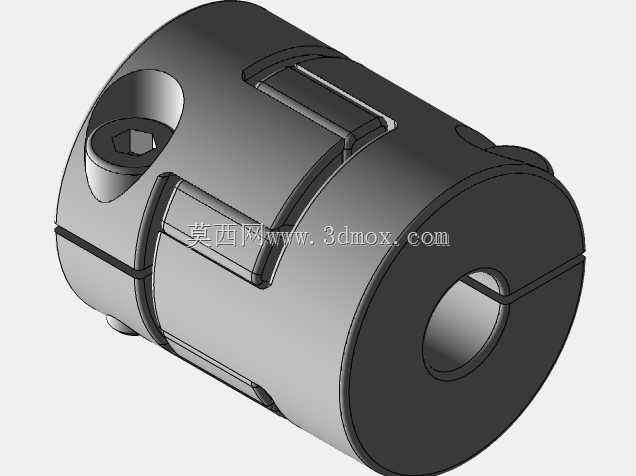

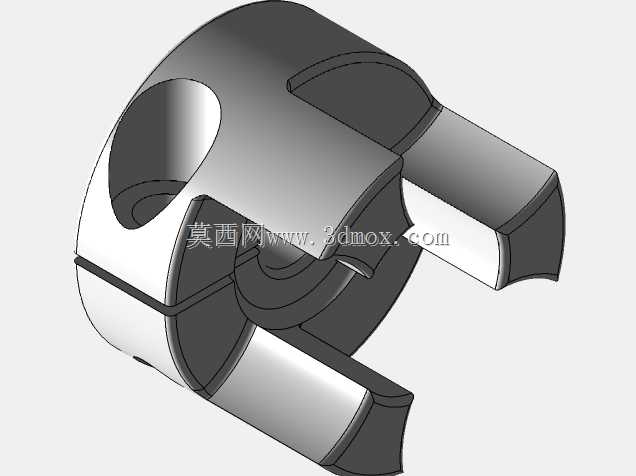

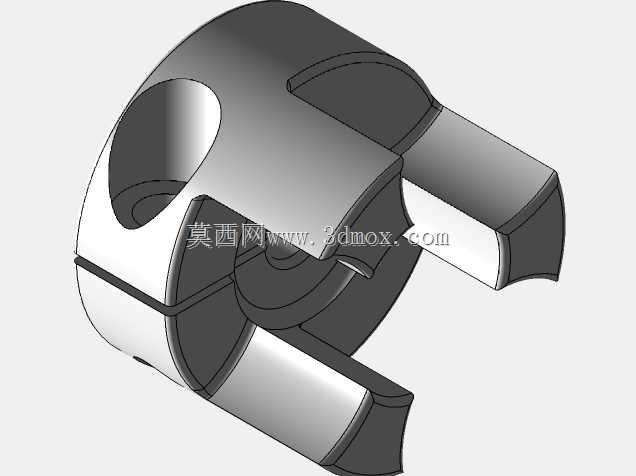

从结构设计逻辑来看，这款联轴器的两端金属本体采用对称式的爪型结构，爪型凸台与中间弹性体的凹槽完全嵌合，扭矩传递通过凸台与弹性体的接触面完成，不存在滑动间隙，能够保证传动的同步精度，这对于需要精准位置控制的进给轴传动场景尤为重要，比如CNC设备的进给传动如果存在传动回差，会直接影响加工件的尺寸精度，而这种嵌合式的弹性连接结构，在具备缓冲能力的同时能保持极低的传动背隙，满足精密传动的需求。两端的锁紧部位开有贯通的夹紧缝，配合内六角锁紧螺钉实现抱紧，螺钉拧紧时夹紧缝收缩，抱紧穿入的轴，这种结构对轴的公差适配性较好，即使轴径存在小幅的公差波动，也能通过夹紧缝的收缩量实现可靠锁紧，不会出现打滑空转的问题。

尺寸边界上，这款联轴器适配8mm直径的轴端，整体外径25mm，轴向总长度30mm，属于小规格传动件，安装时需要预留的径向空间不超过30mm直径范围，轴向安装空间只要满足30mm的长度余量即可，不会占用过多的设备内部安装空间，非常适合结构紧凑的小型自动化设备使用。安装过程中需要注意，两轴的插入深度要匹配联轴器两端的内孔深度，避免轴端顶到中间弹性体导致弹性体受压变形，影响补偿效果；锁紧螺钉的拧紧力矩要控制在合理范围，既要保证足够的抱紧力避免传动打滑，也要避免力矩过大导致金属本体的夹紧部位出现塑性变形，失去锁紧能力。

在实际选型应用中，这类联轴器的额定扭矩需要匹配传动链路的最大输出扭矩，中间弹性体的硬度可以根据实际工况选择，硬度越高的弹性体传递扭矩的能力越强，但缓冲吸振的效果会相应降低，对安装对中的精度要求也更高；硬度偏低的弹性体缓冲性能更好，但大扭矩传递下容易出现弹性变形导致传动精度下降，需要结合设备的实际负载、传动精度要求、运行转速等参数综合选择。日常维护中，只需要定期检查锁紧螺钉是否松动、中间弹性体是否出现老化开裂或过度磨损的情况即可，弹性体属于易损件，出现磨损后单独更换弹性体就能继续使用，不需要整体更换联轴器，维护成本相对较低。

相较于刚性联轴器，这种梅花型弹性联轴器不需要严格保证两轴的绝对同轴，现场装配的容错率更高，能有效降低装配工人的对中操作难度，同时弹性体的存在可以隔绝电机端的振动传递到从动端，提升设备运行的平稳性，尤其是在步进电机、伺服电机这类驱动元件与丝杆、辊筒等执行元件的连接场景中，这种结构的优势十分明显，既保证了传动的同步精度，又能通过弹性补偿降低轴系的额外负载，延长驱动元件和执行元件的轴承使用寿命，减少设备运行过程中的故障概率。
