CNC机床手摇脉冲发生器手轮

这款手摇脉冲发生器手轮是数控加工场景中配套CNC铣床、加工中心等机床的核心手动操控部件，主要用于机床调试阶段的轴进给微调、对刀操作、程序校验时的步进移动控制，是一线机床操作人员日常作业中频繁接触的人机交互终端，能够在自动加工前完成精准的坐标校准，避免自动走刀出现撞机、尺寸超差等问题，也可在小余量修配工件时实现微米级的进给控制，适配绝大多数立式、卧式数控铣床的手动操作需求。

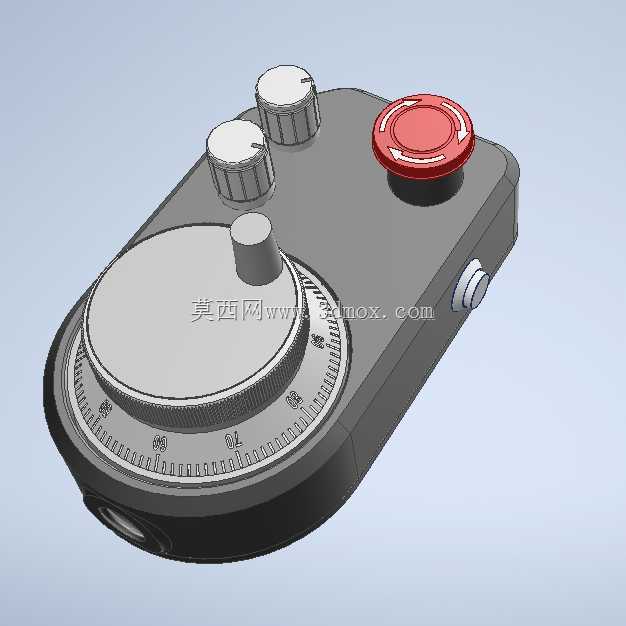

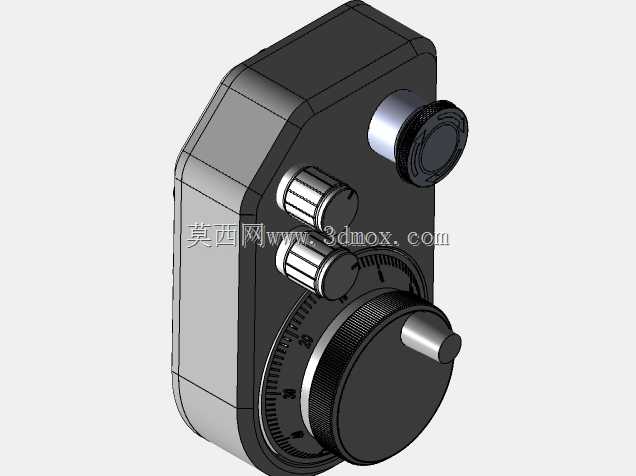

产品整体采用一体化手持壳体设计，主体外形尺寸控制在121x72x28.5mm，握持弧度贴合手掌自然弯曲形态，长时间手持操作不易产生疲劳感。正面配置大直径60mm旋转编码器手轮，轮面蚀刻清晰的刻度标识，每格对应固定进给脉冲量，转动阻尼均匀顺滑，无卡顿空程，操作人员可通过转动手感快速判断进给量，无需反复查看系统坐标显示。手轮旁侧配置2个旋转开关，分别用于轴选切换与进给倍率调节，可快速切换X/Y/Z等不同进给轴，同时支持×1、×10、×100等多档位倍率切换，满足粗调快速移动、精调微量进给的不同操作需求。壳体右上角设置16mm直径红色急停按钮，采用蘑菇头自锁结构，遇到紧急异常情况时拍下即可立刻切断机床运动回路，最大程度保障操作安全，急停按钮旁侧预留12mm按钮安装位，可根据实际使用需求自定义功能按键，比如配置循环启动、进给保持等常用快捷键。

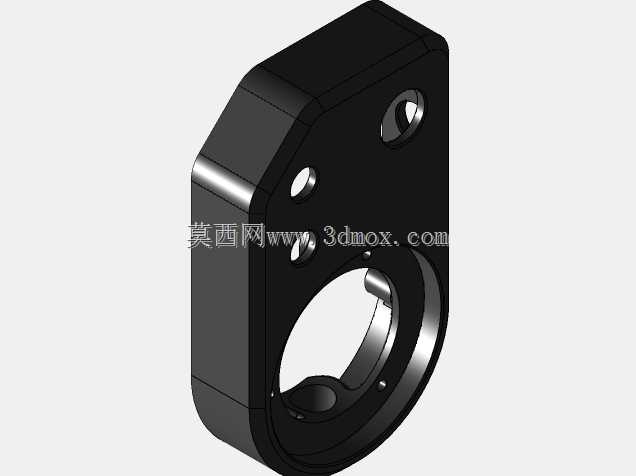

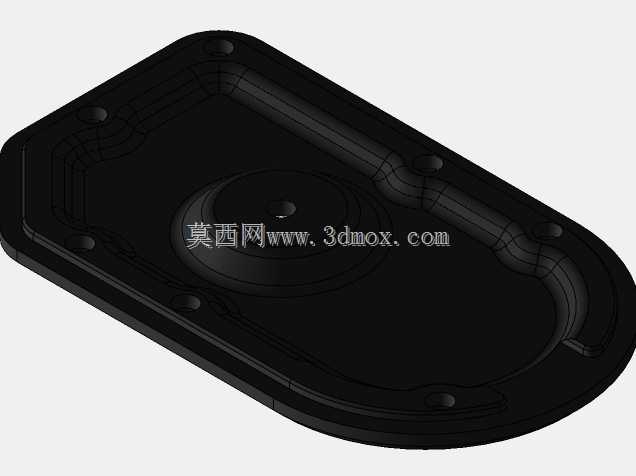

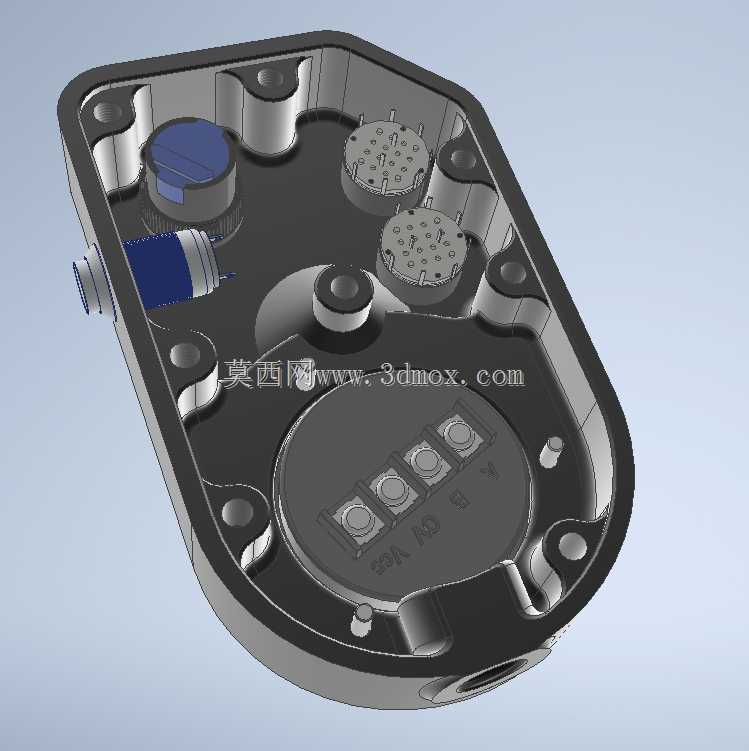

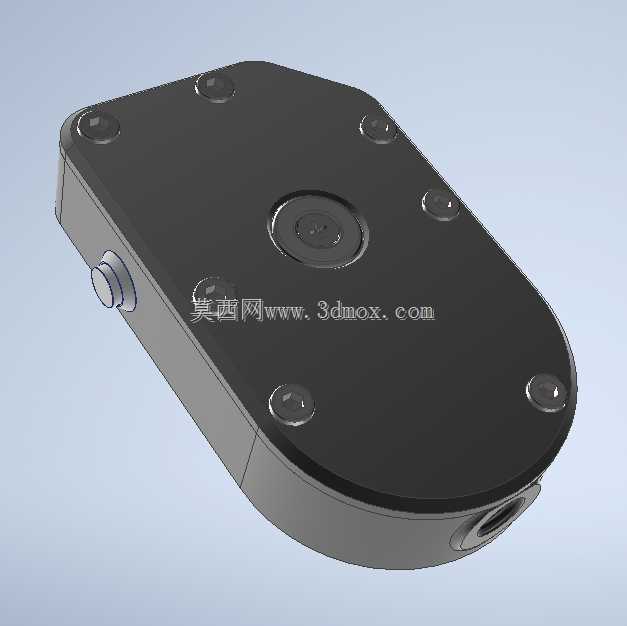

设计阶段充分考虑了现场安装适配性，壳体侧端预留PG9/M12x1.5规格电缆连接器接口，可直接配套标准机床手轮线缆，无需额外做转接处理，内部安装位兼容20x5规格磁铁、M5x12与M5x16规格螺栓固定，既可以通过磁吸方式临时吸附在机床金属壳体表面，也可通过螺栓实现永久固定安装，同时预留了无编码器、无按钮的简化款型号安装空间，可根据不同机床的配置需求灵活选配部件，无需重新开模制作壳体，大幅降低了不同配置版本的生产制造成本。壳体边角做圆弧过渡处理，表面采用细磨砂质感处理，耐油污耐磕碰，适配车间多油污、易磕碰的复杂使用环境，所有操作按键与旋钮的布局都经过人机工程验证，单手握持时拇指可自然覆盖所有操作区域，无需调整握持姿势即可完成全部操作，有效提升机床调试与对刀的作业效率。
