8mm孔径夹紧式梅花弹性联轴器

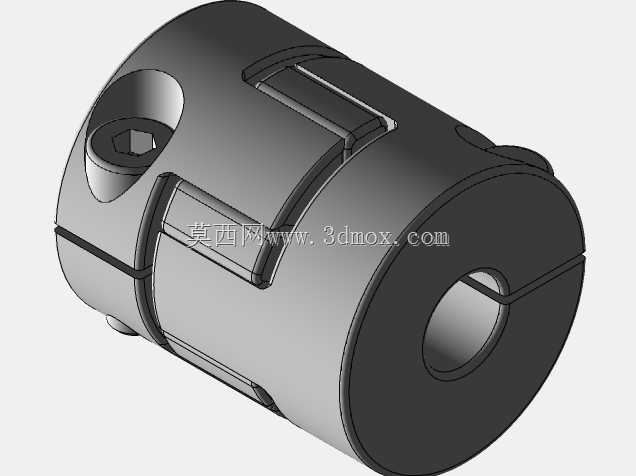

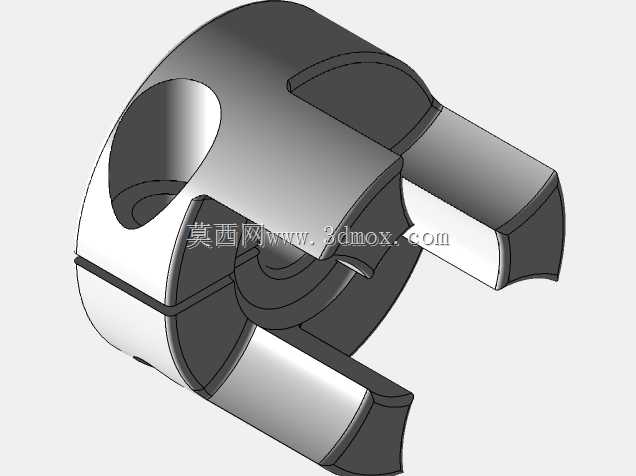

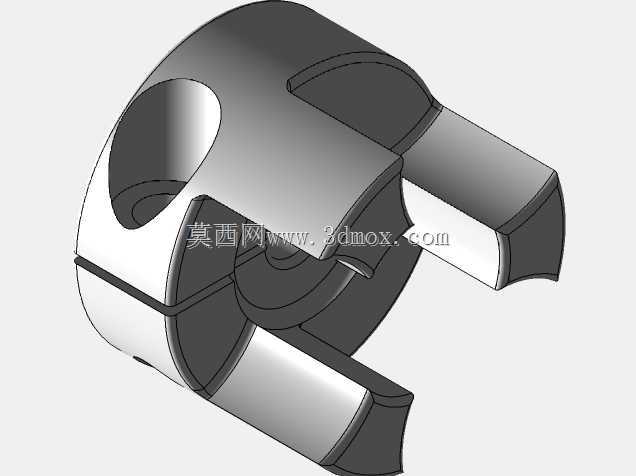

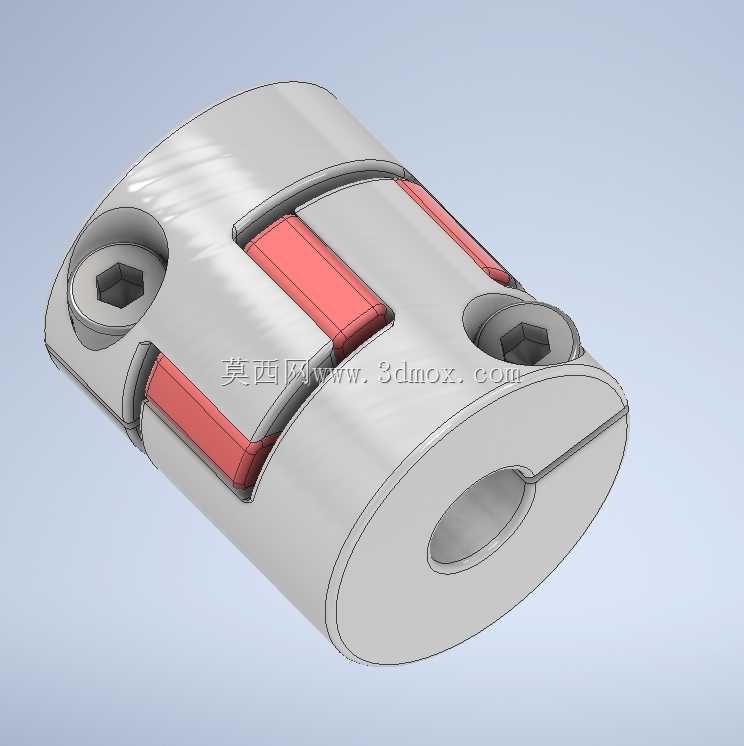

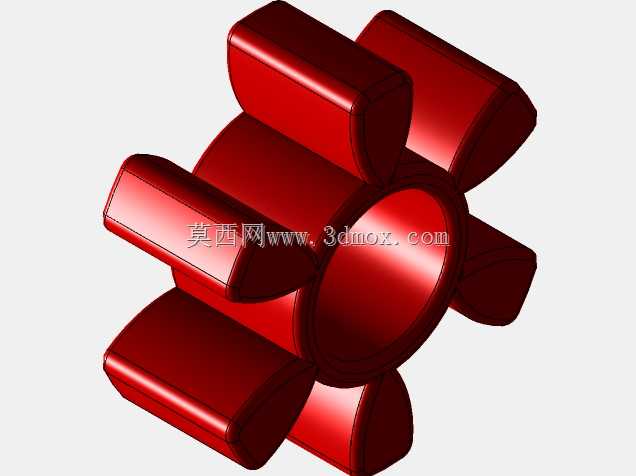

这款梅花弹性联轴器主要面向中小扭矩的精密传动场景，常见于3D打印机进给轴、小型数控雕刻机主轴、桌面级自动化设备的动力传输环节，也可适配微型输送线、小型检测设备的伺服电机与丝杠、光轴之间的连接需求，能够在紧凑安装空间内完成两根轴的动力传递，同时补偿两轴之间存在的径向、角向与轴向偏差，避免因安装对中误差带来的额外负载损耗，延长电机与被驱动部件的使用寿命。产品采用夹紧式锁紧结构，两端分别设置内六角锁紧螺钉，安装时无需对轴端做额外键槽加工，直接将对应轴径的轴端插入联轴器内孔，拧紧锁紧螺钉即可完成固定，拆装维护十分便捷，尤其适合需要频繁调试、更换传动部件的桌面级设备场景。中间的红色弹性体为梅花瓣结构，采用聚氨酯材质加工，具备良好的缓冲减震性能，在传动过程中可以吸收电机启停、负载突变带来的冲击，同时具备一定的绝缘属性，能够避免轴间电流串扰影响驱动器件的正常工作。整体外形为圆柱形结构，外径25mm，总长度30mm，两端内孔适配8mm直径的轴端，安装时仅需要预留出径向大于25mm、轴向大于30mm的安装空间即可，外围无突出结构，不会和周边的设备框架、走线部件产生干涉。设计过程中优先考虑了小空间安装的适配性，将夹紧螺钉的安装位置设置在联轴器侧面，锁紧操作时无需拆卸周边部件，使用标准内六角扳手即可完成锁紧操作。两半金属基体采用铝合金材质加工，表面做阳极氧化处理，重量轻且具备足够的结构强度，在满足传动扭矩需求的同时降低了整体转动惯量，更适配高速启停的小型伺服、步进电机的传动需求，不会因为转动惯量过大带来电机控制精度下降的问题。弹性体与金属基体的卡槽采用紧密配合设计，传动过程中不会出现弹性体滑脱、错位的问题，同时弹性体属于可更换部件，长期使用出现磨损后仅需更换中间弹性体即可恢复性能，降低了后期维护成本。
