4mm行程迷你推拉式电磁阀结构设计

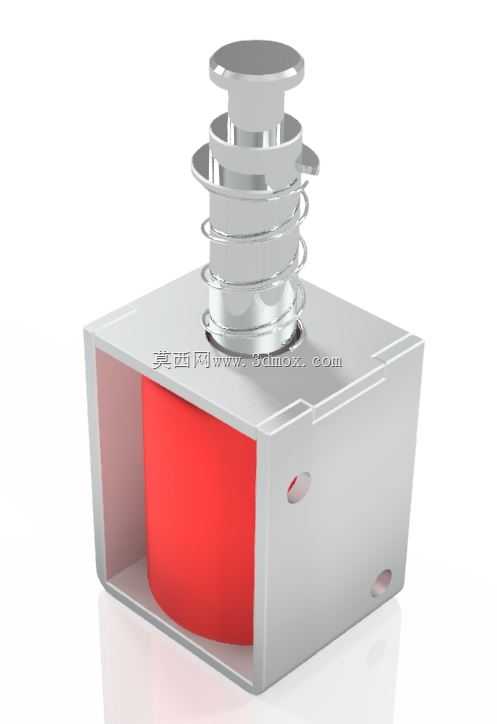

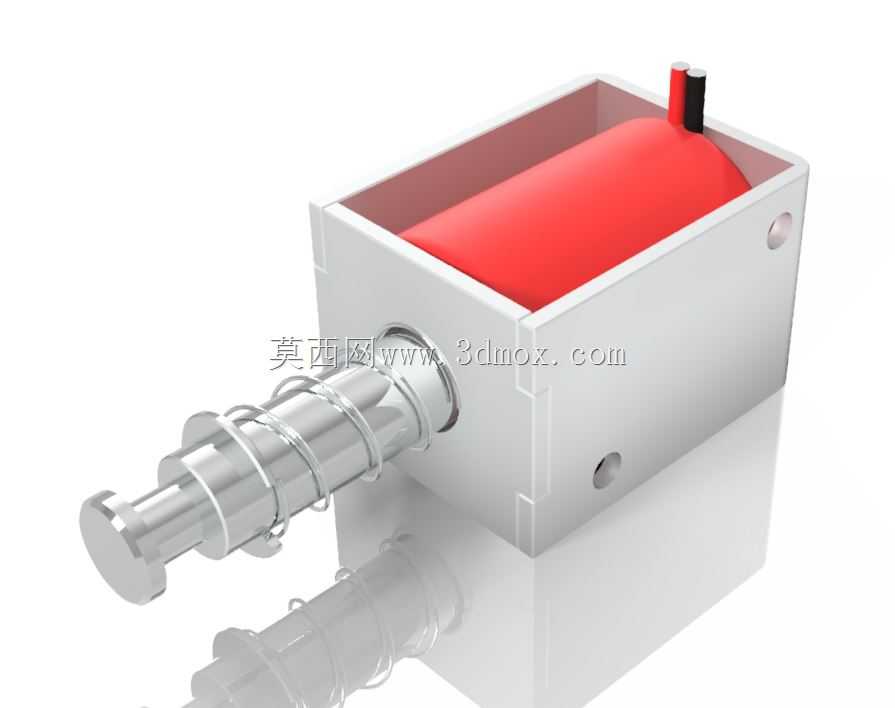

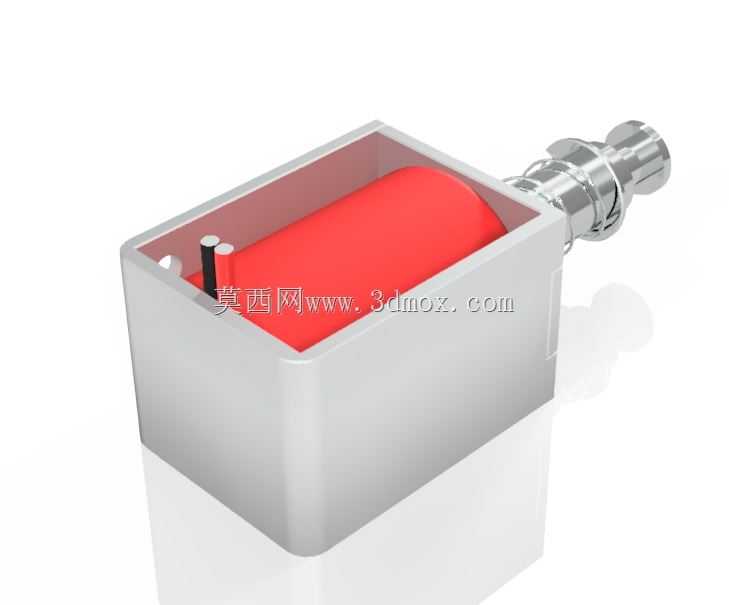

　　在小型自动化装配工位、医疗微量流体控制、精密检测分选设备这类对执行元件安装空间有严格限制的场景里，大行程常规电磁阀往往因为安装尺寸冗余、动作响应匹配度不足无法适配，这款4mm行程的迷你推拉式电磁阀，正是针对这类紧凑安装空间的直线驱动需求开发的执行元件。从结构设计逻辑来看，这款电磁阀采用螺线管直驱的推拉式动铁芯结构，没有额外的传动连杆、摆臂等中间转换部件，动铁芯直接作为动力输出端，通电后螺线管产生的电磁力直接作用在动铁芯上完成4mm额定行程的推拉动作，这种直驱结构从根源上减少了中间传动环节的间隙累积，动作响应延迟可以控制在毫秒级，同时也降低了长期往复动作下的传动部件磨损风险，适合需要高频次往复动作的工位使用。从安装边界来看，这款电磁阀采用方形阀块集成式外壳设计，外壳同时承担螺线管封装、动铁芯导向、安装基准面三个功能，不需要额外设计独立的安装支架，外壳的几个平面可以直接作为安装贴合面，适配贴装、侧装、嵌入式安装等多种安装方式，安装孔位集成在阀块本体上，不需要额外拓展安装附件，整体安装占用的三维空间远小于同行程的框架式推拉电磁铁，在排布密集的阀岛、狭小的设备内腔里安装时，不会和周边的管路、线路、其他执行元件产生空间干涉。

　　动铁芯的输出端采用阶梯轴结构设计，轴段上预留了卡簧槽和连接螺纹，可以直接和负载摆杆、阀芯顶杆、小型夹具的驱动端连接，不需要额外加工转接接头，输出轴的导向段和阀块内的导向孔采用小间隙配合，配合面做了光滑耐磨处理，往复动作过程中不会出现径向偏摆，保证4mm行程的动作位置重复精度，避免因为动铁芯偏斜导致的卡滞、行程不到位问题。螺线管部分完全封装在方形阀块的内腔里，线圈和阀块内壁之间填充了导热封装材料，长时间通电工作时，线圈产生的热量可以通过封装材料快速传导到金属阀块外壳上，通过外壳和周边空气的接触完成散热，避免线圈因为局部积温过高出现绝缘老化、推力衰减的问题，阀块尾部预留了两个接线引脚，引脚和阀块之间做了绝缘密封处理，既可以直接焊接导线连接控制回路，也可以适配快插接线端子，减少现场接线的工作量。

　　在实际工况适配中，这款4mm行程的推拉电磁阀可以作为小型两通/三通阀的驱动部件，直接带动阀芯完成气路、液路的通断切换，也可以作为小型分选拨杆、微型锁止机构、精密定位挡块的动力源，在3C电子小件分选、生化试剂微量加注、小型自动化夹具锁止这类场景里，不需要额外配置气源管路，只需要通断电控制就能完成直线推拉动作，相比气动执行元件不需要配套气源处理元件、电磁阀组、气管路，整套驱动系统的占用空间更小，控制逻辑更简单，在便携检测设备、桌面级小型自动化设备里的适配性更强。

　　设计过程中对动铁芯的复位做了优化，断电状态下依靠内置的复位弹簧完成动铁芯的复位动作，弹簧的预压力经过匹配调校，既可以保证断电后动铁芯可靠复位到初始位置，不会因为剩磁影响出现复位滞后、复位不到位的问题，也不会因为弹簧预压力过大导致通电时需要克服的弹簧阻力过高，造成额定电压下推力不足的问题。动铁芯的行程做了硬限位设计，阀块内部的限位台阶可以精准限制动铁芯的最大伸出和缩回位置，保证每次动作的行程都稳定在4mm，不会因为负载波动、电压波动出现行程超差的问题，输出端的动作位置一致性更好，在需要固定行程驱动的工况下，不需要额外配置行程检测开关就能保证动作位置精度，简化设备的控制回路设计。外壳的边角做了小倒角处理，安装过程中不会划伤操作人员、也不会刮破周边的导线和管路，整体结构没有外露的活动部件，防护能力可以满足常规工业工位的使用要求，不需要额外加装防护外罩就能直接安装在设备上使用。
