外啮合齿轮式流体输送泵结构设计

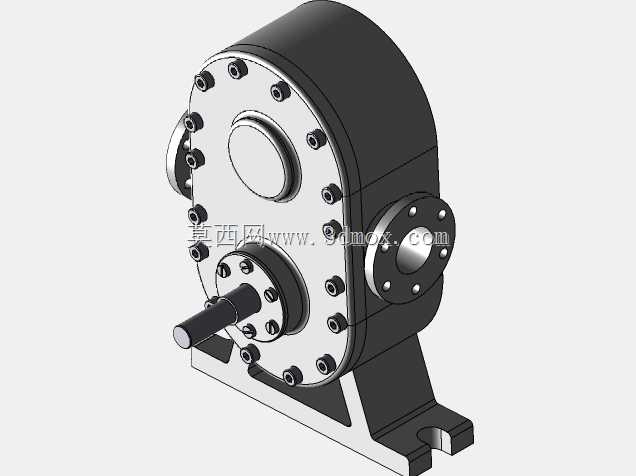

　　在液压传动系统、低压流体输送管路、小型润滑供油回路里，外啮合齿轮泵的应用占比一直不低，这类容积式泵依靠啮合齿轮的齿槽容积变化完成介质吸排，结构紧凑、抗污染能力强，对粘度适配范围宽，从润滑油到低粘度液压油都能稳定输送，很多小型机床的润滑回路、工程机械的辅助液压支路、化工小流量加料管线都会用到这类结构。从这个模型的结构来看，采用的是标准外啮合直齿齿轮结构，主动轴伸出端做了平键传动位，配套的密封腔预留了填料或机械密封的安装空间，泵体两侧端盖通过周向均布的内六角螺栓紧固，螺栓排布避开了进出油口的流道位置，不会因为紧固应力导致流道变形。

　　进出油口采用法兰连接结构，法兰面加工了密封槽位，适配常用的凸面法兰垫片，安装时不需要额外加工转接件，直接对接同通径的管路法兰即可完成连接。底部的安装支座做了一体化铸造成型的加强筋，支座上预留了两个长条形安装孔，允许安装时存在小范围的位置偏差，不需要对安装基础做极高精度的打孔定位，适配车间现场的安装条件。设计这类齿轮泵的时候，首先要确定的是齿宽与齿轮模数的匹配关系，模数决定单齿的承载能力，齿宽决定每转的排量，两者的比值不能过大，否则会出现齿轮偏磨、端盖泄漏量超标的问题，这个模型里的齿宽与节圆直径比值控制在0.6左右，属于常规低压齿轮泵的合理区间，额定工作压力可以覆盖0.5-2.5MPa的常用工况。

　　端盖与泵体的配合面采用止口定位，止口的配合公差选H7/h6的间隙配合，既保证装配时的同轴度，又不会因为过盈量太大导致装配困难，端盖内侧加工了卸荷槽，位置对应齿轮啮合的困油区，能有效降低齿轮泵运行时的困油噪声，避免气蚀损伤齿面。主动轴的支撑采用两端滑动轴承结构，轴承孔直接加工在端盖上，省去了额外的轴承座零件，减少了装配环节的累积误差，轴承位置开有引油孔，将泵出口的高压油引入轴承间隙完成润滑，不需要额外配置润滑管路，简化了整体结构。进出油口的位置设置在泵体的侧上方，吸油口口径略大于压油口，降低吸油阻力，避免吸空现象，安装时可以根据管路走向选择不同的法兰朝向，只需要在装配时调整泵体与端盖的相对角度即可，不需要重新加工泵体零件。

　　从安装边界来看，这个泵的整体重心落在底部支座的安装面中心位置，运行时的振动幅度小，不需要做额外的减震基础，直接通过螺栓固定在安装支架或者设备基座上就行，主动轴的伸出长度预留了联轴器的安装空间，对接电机或者减速机输出轴的时候，不需要额外加长轴头，配套标准的弹性套柱销联轴器就能完成传动连接。在实际选型应用的时候，要注意这类齿轮泵不适合输送含硬质颗粒的介质，否则会加速齿面和端盖的磨损，导致内泄漏量增大、容积效率下降，如果用于输送有一定腐蚀性的介质，只需要更换泵体、齿轮、端盖的材质为不锈钢，密封件换成氟橡胶材质，整体结构不需要做改动就能适配。另外齿轮泵的转向是固定的，吸压油口的位置由齿轮的啮合方向决定，安装接线时要确认电机转向与泵体标注的转向一致，反转会导致吸压油口互换，无法正常输送介质，甚至会冲坏轴端的密封件。这个模型的结构细节还原度很高，从螺栓的排布、轴伸的键槽、法兰的密封槽到支座的安装孔都做了准确的建模，不管是用于液压系统的原理演示、设备选型的结构校核，还是作为教学案例讲解容积式泵的工作原理，都能直接使用，建模时的装配约束也完全符合实际装配逻辑，拆解后可以直接用于生成工程图纸，标注尺寸公差后就能用于生产加工。
