商用通心粉挤压成型加工设备结构设计

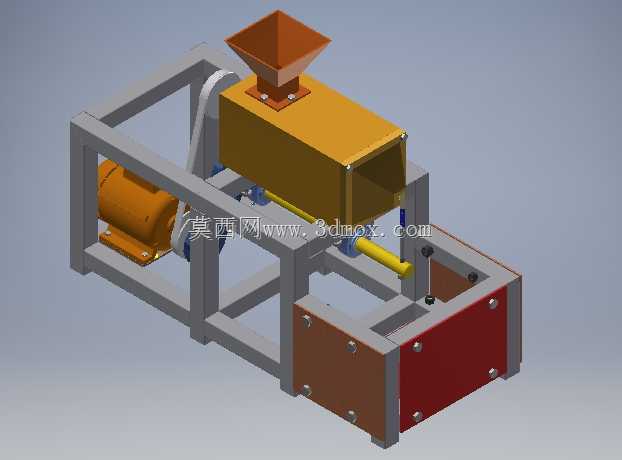

这套通心粉制作设备的三维结构，主要面向中小型面食加工门店、中央厨房主食加工工段的量产需求设计，核心功能是完成通心粉从面团挤压到成型出料的连续作业，替代传统手工分切、搓型的低效工序，适配硬质杜伦小麦粉、常规高筋小麦粉等不同原料的面团加工场景，可稳定产出中空、直条、弯管等不同构型的通心粉生坯，出料后可直接对接后续烘干、分装工段，也可直接供鲜食面食门店现制现售使用。

从结构设计逻辑来看，整套设备采用卧式挤压的核心布局，核心挤压腔采用分段式嵌套结构，进料段设置大倾角导料面，避免高粘度面团在进料口堆积架桥，挤压螺杆采用变螺距设计，进料段螺距较大以保证面团顺利卷入，中段螺距逐步收窄实现面团的均匀压实与排气，避免成型后的通心粉内部出现气孔导致煮制时断裂，出料端配合快换式成型模头，不同模头对应不同截面形状的通心粉产品，模头采用定位销快装结构，更换时无需拆解整个挤压腔，单人即可在短时间内完成模头切换，适配多品类小批量的生产需求。

设备的驱动端采用直连式减速传动结构，电机输出端通过硬齿面减速机构直接连接挤压螺杆，省去了中间皮带传动的冗余结构，既减少了传动过程中的功率损耗，也避免了皮带磨损掉屑对食品加工场景造成的污染风险，传动段与食品接触段之间设置多道食品级密封结构，既可以防止面团中的水分渗入传动舱造成零部件锈蚀，也能避免传动端的润滑脂渗漏污染原料，所有与面团、成品接触的零部件均采用圆弧过渡设计，无清洁死角，拆卸后可直接放入商用清洗设备完成消杀，符合食品加工设备的卫生设计要求。

从安装边界与外形尺寸来看，整套设备的主体框架采用方管焊接一体式结构，底部设置可调式支撑脚，可适应不同平整度的加工车间地面，安装时无需额外预埋固定螺栓，放置到位后调整支撑脚水平即可投入使用，设备整体宽度控制在常规商用厨房操作台面的适配范围内，进料口高度匹配操作人员站立作业的舒适操作区间，无需额外搭建操作平台，出料端高度可根据配套接料容器的尺寸做小幅调整，既可以搭配标准接料盘承接鲜食通心粉，也可以对接输送带将成型后的产品直接送入下一道工序。

设备的机身外壳采用快拆式钣金护板，所有电气控制元件均集中布置在机身侧部的独立密封电控舱内，避免加工过程中的水汽、面粉粉尘进入电控系统造成故障，操作按钮采用大尺寸防水结构，操作人员沾有面粉或水渍时也可可靠操作，不会出现按键失灵的问题。在挤压腔的外壁还设置了温度监测点位，可实时监控挤压过程中面团的温升情况，避免长时间连续作业时摩擦生热导致面团提前糊化，影响成品的口感与成型效果，配合机身内部的风冷通道，可将挤压腔的工作温度稳定控制在面团适宜的加工区间内，保证长时间连续生产时的产品品质一致性。

整套结构在设计时充分考虑了食品加工场景的维护需求，所有易损件均采用标准化通用规格，无需定制特殊配件即可完成更换，挤压螺杆与腔体内壁的间隙控制在合理范围内，既保证挤压推送的效率，也避免金属部件直接摩擦产生金属碎屑混入产品，模头的出料孔采用光滑圆弧倒角设计，出料时阻力更小，成型后的通心粉表面光滑无毛刺，煮制后不易粘连，能够满足商用场景下对通心粉产品外观与口感的稳定要求。
