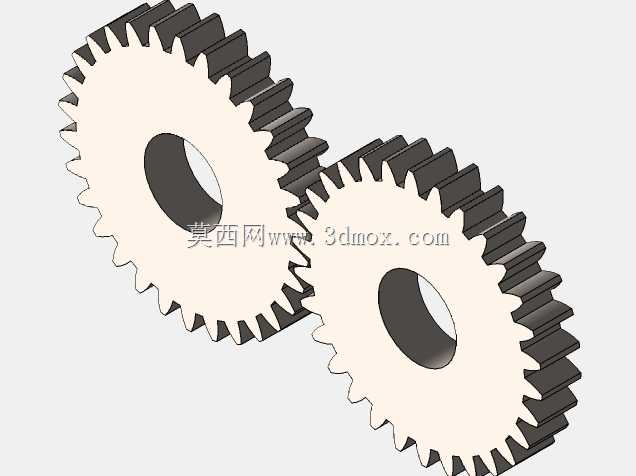

啮合传动圆柱直齿轮副结构设计

项目分类:齿轮 发布时间:2024-12-15 ID:851498
  • 啮合传动圆柱直齿轮副结构设计

  这套齿轮副采用标准渐开线圆柱直齿构型,是机械传动系统中应用最广泛的动力传递单元之一,在轻工包装设备、小型输送线、仪表调节阀传动机构、台式加工设备的进给单元中都能见到同类结构的身影。不同于斜齿或人字齿轮,直齿圆柱齿轮不存在轴向分力,对支撑轴承的选型要求更低,安装调试时无需额外考虑轴向窜动的补偿结构,非常适合中低速、中小载荷的开式或半开式传动场景。

  从结构设计逻辑来看,两个齿轮的齿形参数经过严格匹配,模数、压力角保持一致,保证啮合过程中齿面接触均匀,不会出现偏载、卡滞或传动比波动的问题。大齿轮与小齿轮的齿数差经过合理配比,既能够实现稳定的减速增扭效果,也避免了齿数互质度不足导致的齿面磨损集中问题——日常维护中经常能见到齿数比为整数的齿轮副,固定齿对反复啮合会在局部出现异常点蚀,这套结构的齿数搭配就规避了这类常见设计缺陷。齿轮中心的通孔为安装定位孔,孔壁公差按照过渡配合设计,既可以保证与传动轴的同轴度,也方便装配时的压装操作,不需要额外设计复杂的涨紧连接结构,适合批量生产的通用传动场景。

  实际应用中,这类齿轮副的安装边界需要重点关注中心距公差,中心距偏大会导致齿侧间隙过大,正反转切换时出现明显冲击噪音,中心距偏小则会加剧齿面磨损,甚至出现运转卡滞的问题。设计时齿顶圆与齿根圆之间预留了标准顶隙,既可以避免啮合过程中齿顶与对方齿根发生干涉,也能储存少量润滑脂,在半开式传动场景下延长维护周期。齿宽参数经过载荷校核,在额定扭矩下齿面接触应力、齿根弯曲应力都留有足够安全余量,不会出现短期断齿或过度磨损的问题。

  从建模细节来看,齿形轮廓严格按照渐开线生成逻辑绘制,齿向没有做额外修形,符合通用直齿轮的加工工艺要求,不管是采用滚齿、插齿还是线切割加工,都能够直接基于模型生成加工路径,不需要二次调整参数。齿轮端面没有设计额外的减重孔,是因为这类中小模数齿轮本身重量不大,减重带来的惯量降低效果有限,反而会增加加工工序成本,实心结构的刚性更好,在频繁正反转的工况下也不容易出现端面变形。

  在设备选型适配时,这类齿轮副可以直接替换同参数的标准传动齿轮,不需要改动周边的支撑结构与连接轴尺寸,安装时只需要保证两个齿轮的端面平行度,就可以实现平稳传动。日常运行中,直齿轮的啮合噪音相比斜齿轮略高,但因为结构简单、加工成本低、维护方便,在对噪音控制没有极端要求的通用机械设备中,始终是传动结构的首选方案。很多入门级机械设计人员在做传动结构时,容易忽略齿侧间隙的合理取值,要么间隙过小导致运转卡滞,要么间隙过大导致回程误差超标,这套模型的齿侧间隙按照通用工况的标准值设计,适配绝大多数中低速传动场景,不需要针对特殊工况做额外参数调整。

  另外,齿轮的棱角位置都做了微小的倒角处理,既可以去除加工过程中产生的毛刺,避免装配时划伤操作人员,也能够减少啮合起始阶段的边缘冲击,让齿轮进入啮合的过程更平缓。安装孔的端面没有设计凸台结构,是因为配套的传动轴通常会做轴肩定位,齿轮端面直接贴合轴肩就可以实现轴向定位,不需要额外的定位结构,进一步简化了零件的加工工序。这类结构看似简单,但每一处尺寸细节都对应着实际加工、装配、使用环节的实际需求,没有多余的设计冗余,也没有遗漏必要的工艺细节,是非常典型的通用机械传动零件设计方案。
