这套台式圆锯结构面向小型木工加工、样件试制、教学实训以及维修车间的板材裁切场景,核心作用是把手动持锯的不稳定操作转化为工作台面导向下的稳定锯切。设备整体采用方管焊接机架承托工作台,台面上方设置圆盘锯片、靠尺定位件和角度调节区域,下部预留电机与传动部件安装空间,适合对木板、密度板、塑料板、铝型材薄板等材料进行直边切断、定宽开料和简单角度加工。

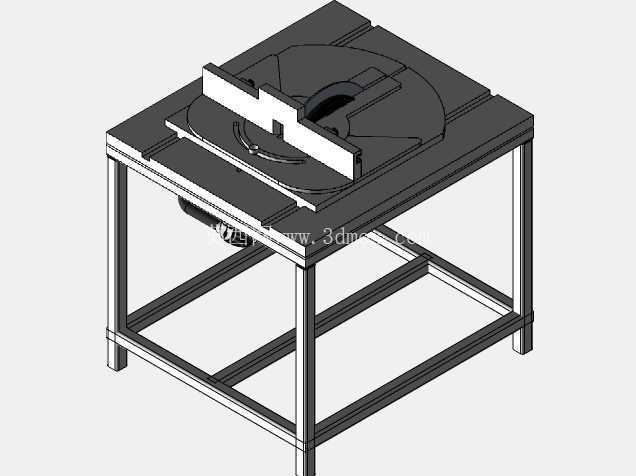

从实际使用逻辑看,台锯的关键并不只是把锯片装在桌面上,而是要保证锯切平面、靠山基准、机架刚度和维护空间之间的关系。台面承担工件进给支撑,必须保持平整;锯片伸出高度需要满足常见板材厚度,同时不能过高造成安全余量不足;前侧横向靠尺用于定宽裁切,靠尺与锯片方向的平行度直接影响切口是否跑偏。模型中台面中央的圆形区域对应锯片及角度调节结构,周边块状导向件体现了定位与防护的布置思路,机架四根立柱和底部横撑形成框式支撑,可减少锯切振动向地面传递。
设计这类设备时,通常先确定最大加工板宽和锯切深度,再反推工作台面尺寸。台面过窄会使长板进给时失去支撑,台面过高则不便于操作人员推送工件;机架高度需要结合人工站立操作姿势,使工件在锯切线附近保持水平移动。底部框架并非单纯装饰,它承担电机重量、皮带张紧力和切削冲击,因此立柱与横撑的连接位置要避开明显悬臂,尽量让载荷沿杆件轴线传递。若用于连续生产,还应在电机安装板处设置腰形孔,以便调整皮带张紧;若面向实训场景,则需要在锯片外露区域补充防护罩、分料刀和急停安装位。
外形边界方面,该结构呈现为矩形台式布局,工作台面占据设备上部主要区域,四腿落地,下部留空便于排屑、检修和安装吸尘接口。安装时需要保证机架底面与地面接触平稳,台面纵向和横向水平度需校正,锯片旋转平面应与进给方向保持一致;设备后方和侧方要预留板材通过空间,不能贴墙布置,否则长料裁切会受到限制。台面与机架之间可设置减振垫或加强焊接块,以降低启动和切削过程中的共振。
从三维结构拆解角度看,上部组件可分为台面板、锯片安装区、角度转盘、导向靠山、压紧或限位块;下部组件可分为方管立柱、底部连接框、电机支撑板、传动避让区。台面板承担耐磨和基准双重功能,实际加工中常选用钢板、硬质木板或铝合金板;框架则优先采用标准型钢焊接,成本低、刚度直观、后期改装方便。模型把这些部件之间的装配关系表达得较清楚,适合用于检查干涉、规划护罩位置、确认电机布局以及制作工程图。
在功能特性上,固定式台锯相比手持圆锯更容易保证重复尺寸。工件沿靠山推进时,操作人员只需控制进给速度,锯切路线由设备基准约束;角度转盘区域可用于斜切或调整靠尺方向,使设备不只限于直角开料。对于小批量家具制作、展台搭建、木模加工和课程训练,这种结构能够覆盖大量基础锯切工序。若进一步完善,可在台面增加刻度标尺、吸尘口、锯片升降机构和角度锁紧手柄,使调节过程更便于现场使用。
结构设计中需要重点关注锯片与台面开槽的间隙。开槽过大会使小工件端部下陷,开槽过小则可能在锯片跳动或热膨胀时发生摩擦。靠山应具备足够长度,短靠山适合窄料精切,长靠山适合大板开料,但长靠山对平行度要求更高。机架下部横撑除了增强稳定性,也可作为脚踏开关、电气盒或除尘管路的安装基础。电机位置不宜过度外悬,皮带传动应保留防护罩空间,同时保证更换锯片和清理木屑时不需要大面积拆卸台面。
这套模型的价值在于把台锯从单一外观表现推进到可讨论结构布置的层面:工作台面如何形成加工基准,方管机架如何承受载荷,锯片区域如何与定位机构配合,下部空间如何服务电机与维护,都能在三维环境中直接核对。对于结构设计人员,可在此基础上继续细化安全防护、驱动选型和吸尘方案;对于设备选型人员,也能通过机架尺度、台面开口和支撑形式判断其适合轻型实训还是频繁车间加工。
