齿轮齿条啮合传动结构三维建模

　　这套齿轮齿条啮合结构，是机械传动系统里极为经典的直线-旋转运动转换单元，在各类需要精准直线位移输出的设备场景中应用广泛。从车间里的龙门铣床长行程进给轴，到自动化生产线的直线移栽模组，再到立体仓库堆垛机的升降驱动、电梯门机的开合传动，甚至是精密检测设备的位移调整平台，都能见到这类传动副的身影。不同于丝杠传动的高摩擦阻力、同步带传动的长距打滑缺陷，齿轮齿条传动在长行程传动场景下几乎没有长度限制，只要拼接对应长度的齿条就能实现数十米甚至上百米的直线传动，且传动刚性远高于带传动，能承受更大的轴向负载，在重载长行程设备里的适配性极强。

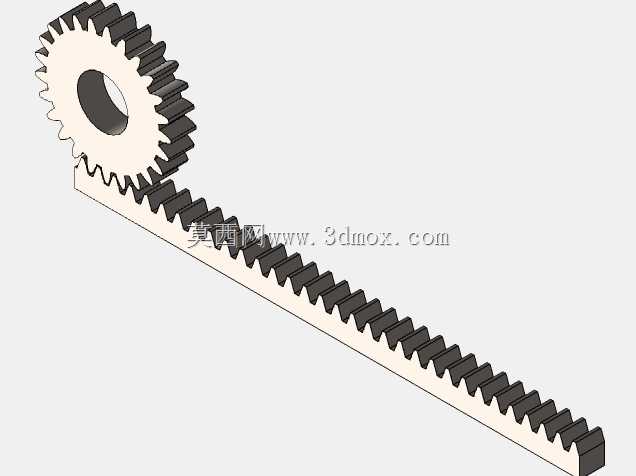

　　从结构功能来看，这套模型还原了标准渐开线直齿圆柱齿轮与直齿齿条的无侧隙啮合状态，齿轮作为主动件旋转时，通过轮齿的依次啮合推动齿条做直线运动，反过来齿条作为主动件时也能驱动齿轮输出旋转扭矩，运动转换效率能达到九成以上，传动过程的扭矩损失极小。设计过程中首先要确定的是模数匹配，齿轮与齿条必须采用相同模数、相同压力角的齿形参数，否则会出现啮合卡滞、齿面磨损过快的问题，这套模型采用的是通用机械领域最常用的20度压力角齿形，齿顶高系数取标准值1，保证啮合时的重合度在1.2以上，避免传动过程中出现轮齿交替啮合的冲击，让传动过程更平稳。

　　在安装边界的设计考量上，齿轮的中心轴线必须与齿条的长度方向保持严格平行，齿轮的分度圆要与齿条的分度线完全相切，安装时需要预留0.1-0.3倍模数的齿侧间隙，既不能间隙过大导致传动回程误差超标，也不能间隙过小导致运行时齿面卡滞、润滑油脂无法进入啮合面加剧磨损。齿轮的内孔设计为标准通孔，可适配平键连接的传动轴，轴孔与齿顶圆的同轴度公差需要控制在IT7级以内，避免齿轮旋转时出现径向跳动导致啮合间隙忽大忽小。齿条的安装基准面做了平整处理，背面可通过沉头螺钉固定在设备的安装基座上，齿条的两端设计有定位止口，方便多段齿条拼接时对齐齿形，保证长行程传动时的齿距累计误差控制在允许范围内。

　　实际应用中，这类直齿齿轮齿条传动更适合中低速重载的传动场景，如果是高速运行的设备，通常会将直齿替换为斜齿结构来降低啮合噪音，但直齿结构的加工成本更低、安装调试更简单，对安装精度的容错率更高，在普通工业设备里的普及率远高于斜齿结构。设计建模时，齿形的绘制严格遵循渐开线生成逻辑，没有做简化的梯形齿替代，保证模型导入工程软件后可以直接用于干涉检查、运动仿真，甚至能直接导出工程图用于生产加工。齿条的齿距误差、齿形公差都按照通用机械传动的精度等级做了对应还原，齿轮的齿宽比齿条的齿宽大2mm左右，避免安装时的轴向错位导致啮合接触面积不足。

　　在设备选型匹配时，如果用于垂直升降的传动场景，还需要搭配制动装置防止负载下坠，因为齿轮齿条传动本身没有自锁特性，这点和蜗轮蜗杆传动有本质区别。日常运行时，啮合面需要定期涂抹润滑脂，减少齿面的磨损，延长整套传动副的使用寿命，在粉尘较多的车间场景下使用时，还需要给齿条加装防尘防护罩，避免金属碎屑、粉尘进入啮合面造成齿面压伤。这套模型完整还原了齿轮齿条的装配关系，没有省略轮齿的细节特征，做运动仿真时可以直接添加旋转驱动，模拟真实的传动过程，观察啮合时的轮齿接触状态，排查是否存在干涉问题，对于刚接触机械传动设计的工程师来说，也能通过这个模型直观理解渐开线齿轮齿条的啮合原理，掌握这类传动副的设计要点与安装注意事项，避免实际设计时出现参数不匹配、安装间隙不合理导致的设备运行故障。
