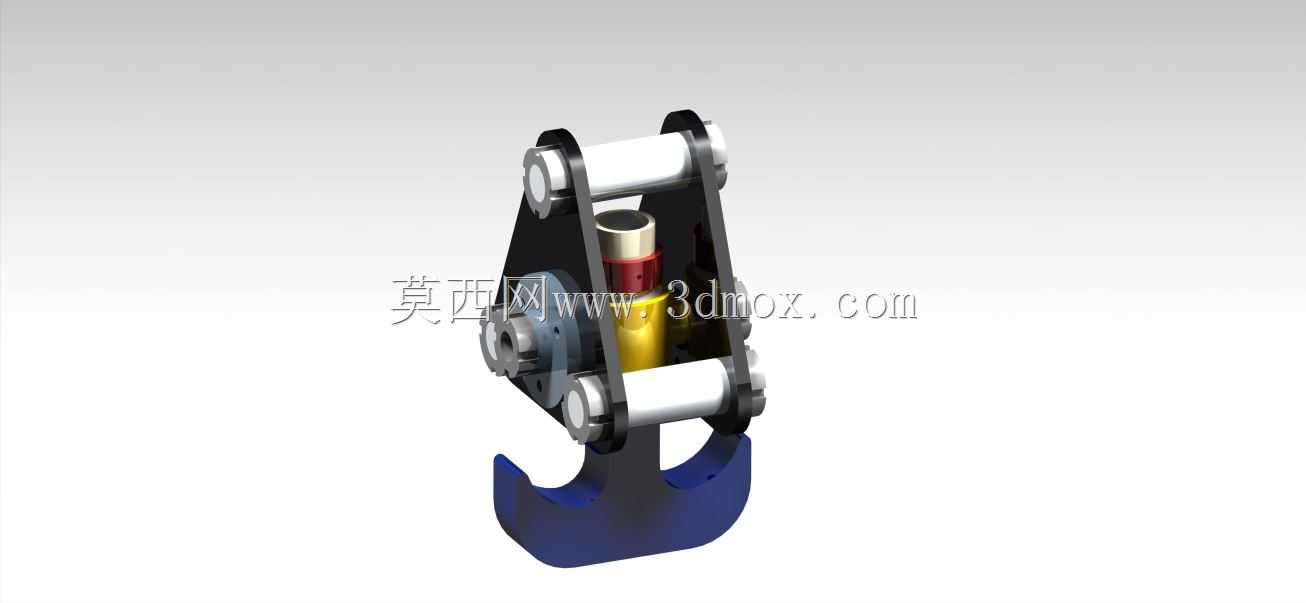

起重机吊钩组装配结构三维设计

　　中间的吊钩部分采用钩头与横梁分体式设计，钩身与横梁之间设置推力轴承结构，吊装过程中吊重发生回转时，钩体可相对上部滑轮组自由转动，不会带动钢丝绳扭结，这一点在长形构件吊装、需要调整吊件朝向的作业场景里尤为实用，能有效避免钢丝绳打扭带来的应力集中与寿命折损。上部的滑轮装配位采用多槽滑轮布局，可匹配不同倍率的钢丝绳穿绕方式，作业时可根据额定起重量调整滑轮倍率，小吨位快速吊装用低倍率提高作业效率，大吨位重载吊装切换高倍率降低单绳受力，适配不同工况的载荷需求。在车间重型工件转运、港口集装箱装卸、基建现场钢材吊装这类高频重载作业场景里，吊钩组件是整台起重设备直接承接载荷的核心执行部件，所有吊重的力流最终都会汇聚到这个总成上，它的结构合理性直接决定吊装作业的安全冗余与使用寿命。这套吊钩组件采用对称式夹板结构作为承载基体，两块厚钢板切割成型的侧板通过横向销轴完成定位锁紧，侧板上预留的销轴孔位经过同轴度校验，确保滑轮、吊钩横梁的安装不会出现偏载卡滞。

　　设计过程中优先考虑了力流传递的平顺性，从钢丝绳引入的载荷通过滑轮轴传递到两侧夹板，再通过下部的吊钩横梁将载荷均匀传递到钩头，所有受力节点都避免了应力集中的锐角结构，销轴与孔的配合采用间隙配合公差，既保证安装拆卸的便利性，又不会因为间隙过大产生冲击载荷。安装边界方面，两侧夹板外侧的紧固件端面不超出夹板外轮廓的最大宽度，避免起升过程中与起重机的小车架、导绳器发生刮碰；上部滑轮的护罩结构预留了足够的钢丝绳摆角空间，允许钢丝绳在允许的偏角范围内正常出入滑轮槽，不会出现跳绳、咬绳的问题。

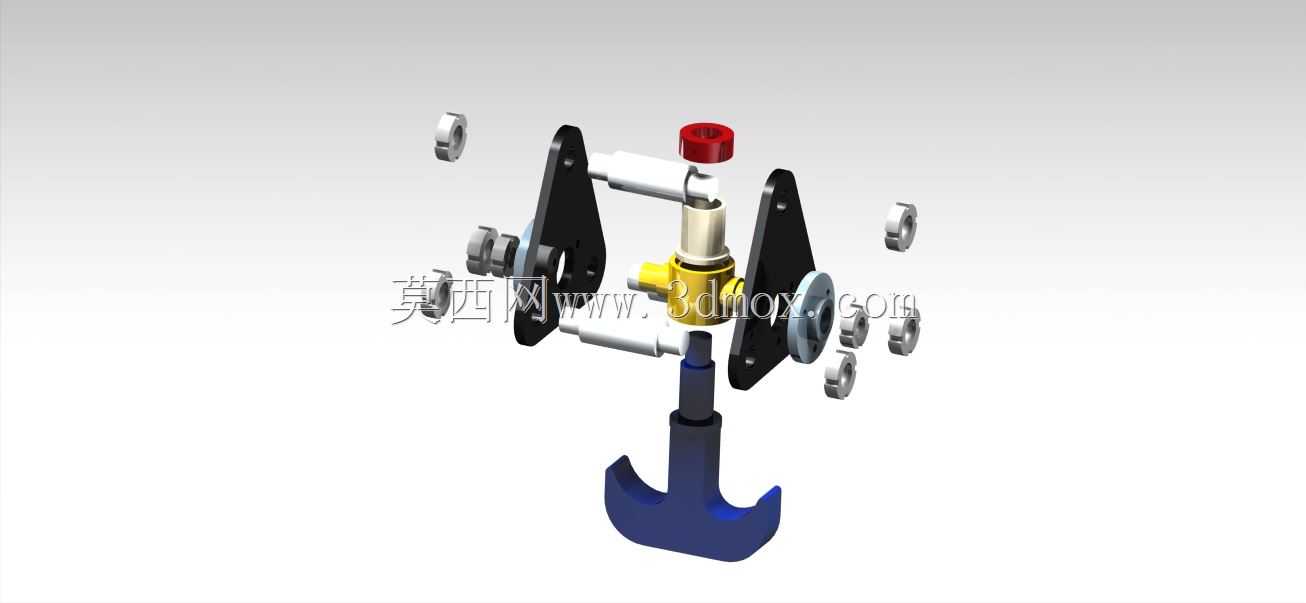

　　钩头的开口尺寸按照常规吊装作业的吊环、卸扣规格匹配设计，能兼容市面主流的吊装索具连接，钩头上方设置的防脱卡板采用弹簧复位结构，不受外力时始终保持锁止状态，防止吊索从钩口意外脱出。整套结构的拆解顺序遵循现场维护的逻辑，所有销轴都设置了轴向定位的卡板与开口销，不需要大型专用工具就能完成易损件的更换，滑轮衬套、推力轴承这些需要定期润滑的部位都预留了注油通道，日常维保不用完全拆解总成就能完成润滑作业。从结构受力角度看，两侧夹板的受力完全对称，不会出现单侧板过载的情况，吊钩横梁的抗弯截面经过校核，在额定载荷下的挠度控制在允许范围内，不会因为横梁变形导致夹板内倾、滑轮卡滞。

　　滑轮槽的型线尺寸匹配常用钢丝绳直径，槽底圆弧半径略大于钢丝绳半径，避免钢丝绳被过度挤压产生断丝，槽壁的倾角能保证钢丝绳在允许偏角下不会与槽壁发生硬摩擦。实际作业中，这套吊钩组件可适配桥式起重机、门式起重机、流动式起重机的起升机构，只要匹配对应的滑轮倍率与额定起重量，就能直接作为起升吊具使用，不需要额外做结构改动。设计时也考虑了现场的恶劣工况，所有外露的销轴、紧固件都做了防锈处理，夹板表面做了抛丸除锈后涂防锈漆，能适应露天堆场、潮湿车间这类有腐蚀风险的作业环境，钩头部位采用锻造结构，材料的冲击韧性满足低温作业环境的要求，在北方冬季室外作业也不会出现脆性断裂的风险。
