Santro2008车型通风盘式制动转子结构

在乘用车底盘制动系统的开发与逆向建模工作中，制动盘作为核心摩擦传动部件，其结构精度直接决定了制动效能的稳定性、热衰退抗性以及整车行驶安全冗余。本次建模的盘式转子，测量数据取自Santro2008车型的量产装车件，建模过程完全遵循实车测绘的尺寸链逻辑，所有配合面、安装孔位、通风道结构均与实物保持一致，可直接用于制动系统匹配仿真、维修件开发验证、教学演示等场景。

从实际装车应用场景来看，该类通风盘式转子主要匹配小型乘用车的前轮制动回路，工作时随车轮同步旋转，与制动卡钳的摩擦片配合，通过摩擦力将车辆行驶的动能转化为热能耗散，实现车辆减速或驻车。相比实心制动盘，该结构采用双层摩擦盘加周向通风筋的设计，车辆行驶时气流可顺着通风道快速穿过盘体内部，带走制动过程中产生的大量摩擦热，避免长时间连续制动时盘体温度过高引发摩擦系数下降、制动踏板变软等热衰退问题，尤其适配城市工况下频繁启停的使用需求。

从产品功能特性维度拆解，该盘式转子的摩擦工作面为环形平面，表面加工有均匀分布的周向散热槽，既可以增加摩擦接触时的散热面积，也能在摩擦片轻微磨损时排出磨屑，减少磨粒对摩擦面的异常刮伤，延长摩擦副的整体使用寿命。中心区域为轮毂安装配合面，设计有中心定位大孔与多组均匀分布的螺栓安装孔，安装时中心孔与轮毂轴头精准配合实现径向定位，螺栓孔穿过轮毂固定螺栓后由螺母锁紧，保证制动盘与轮毂的同轴度，避免高速旋转时出现制动抖动、方向盘摆振等问题。盘体边缘的通风道采用等距径向直筋布局，这种结构的加工工艺性更好，铸造成品率高，同时在旋转时可形成稳定的离心气流，散热效率满足小型乘用车的制动负荷要求。

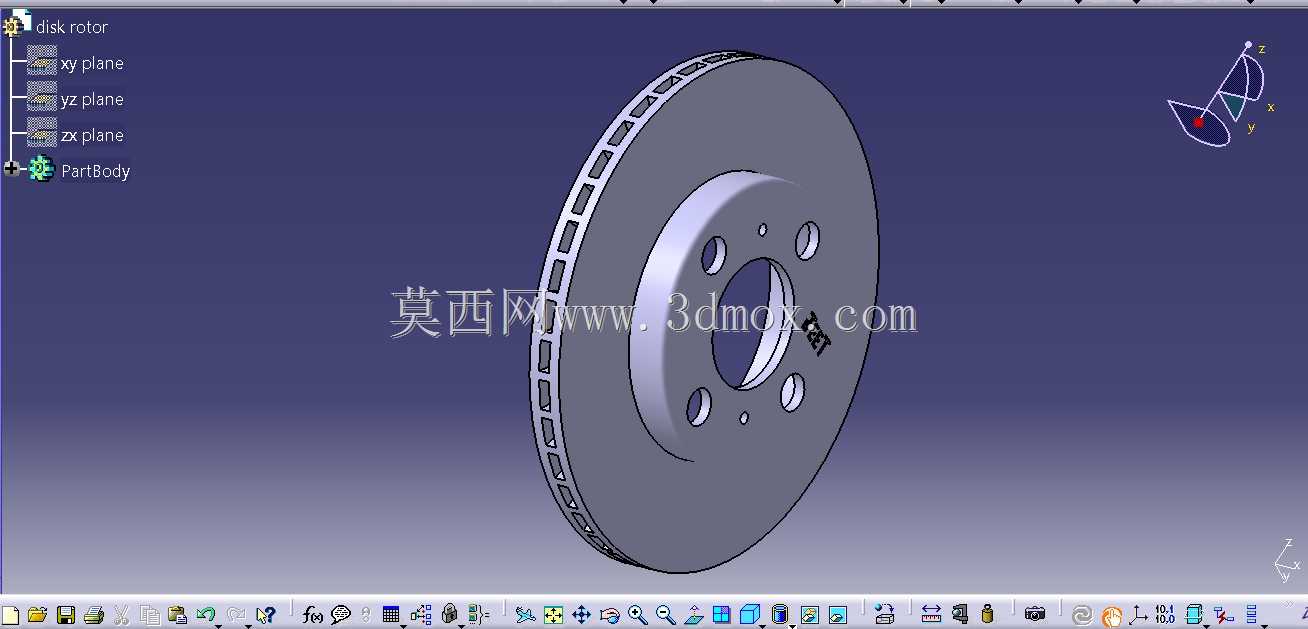

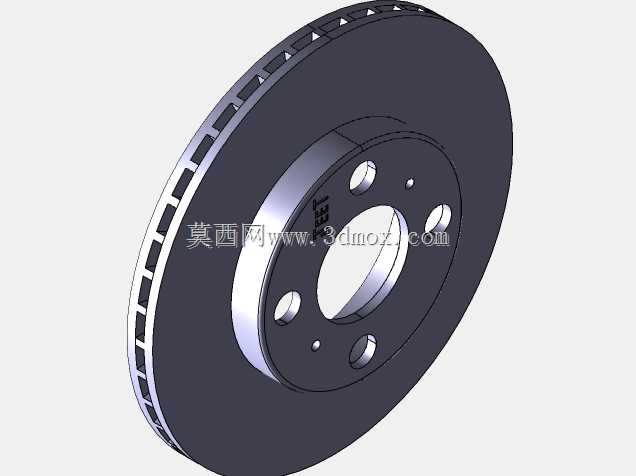

在建模思路上，首先以实车测绘的中心孔轴线为全局设计基准，先绘制盘体的回转截面轮廓，通过回转命令生成盘体的基础实体，再根据测绘的安装孔位置参数，在中心安装面上绘制孔位草图，通过拉伸切除完成所有安装孔的特征创建。通风道部分的建模是整个结构的难点，需要先测绘单条通风筋的截面形状与周向分布角度，通过圆周阵列命令生成所有通风筋结构，再与内外两层摩擦盘实体进行布尔合并，保证整个盘体为一个连续的实体结构，符合实际铸件的成型逻辑。摩擦面上的散热槽则通过环形阵列的切除特征完成，所有槽的深度、宽度、周向间距均与实测值保持一致，避免建模误差导致后续仿真计算或3D打印验证时出现偏差。

关于外形尺寸与安装边界，该盘式转子的摩擦面外径适配13-14寸轮毂的安装空间，整体厚度满足对应车型卡钳的活塞行程要求，安装时中心孔与轴头的配合公差需控制在过渡配合区间，既保证装配时的定位精度，也避免过盈配合导致拆卸困难。螺栓孔的分布圆直径与原车轮毂完全匹配，安装后盘体端面的跳动量需控制在0.05mm以内，否则会引发制动时的周期性抖动。通风道的进出口位置需避开轮毂防尘罩的遮挡区域，保证车辆行驶时气流可顺畅进入通风道，避免散热效率下降。建模过程中所有圆角、倒角特征均按照实车零件的工艺要求设置，摩擦面与安装面的交接处设置有卸荷槽，减少应力集中导致的盘体开裂风险，边缘的工艺倒角可避免装配时刮伤操作人员，同时去除铸造飞边。

对于结构设计从业者而言，这类量产车的制动盘建模核心不在于复杂的曲面造型，而在于对尺寸链基准的把控、配合公差的理解以及实际工艺约束的还原，不能仅追求外观相似，更要保证模型的工程可用性。比如安装孔的倒角角度、通风筋的拔模斜度、摩擦面的平面度要求这些细节，都是实际生产与装配中必须考虑的要素，建模时如果忽略这些细节，模型就只能作为外观展示使用，无法用于后续的工程验证、CAE仿真或者工装开发。该模型在完成特征创建后，已经过干涉检查与质量属性核对，整体质心与回转轴线重合，符合高速旋转零件的动平衡要求，与实车零件的质量偏差控制在3%以内，可满足各类工程场景的使用需求。
