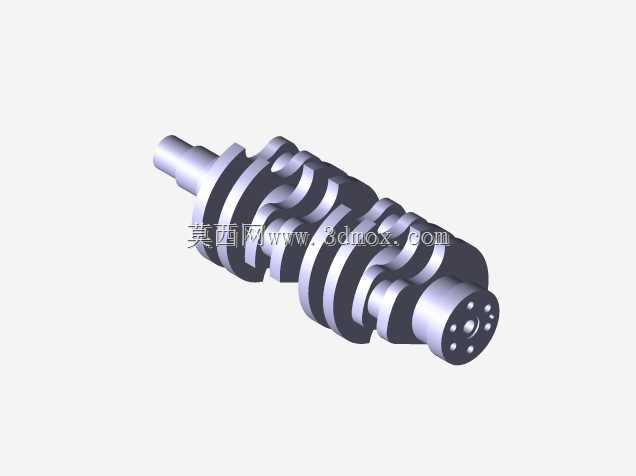

直列四缸乘用车辆发动机曲轴结构

　　在小排量乘用车辆的动力总成开发环节，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构设计的合理性直接决定了整机的运转平顺性、NVH表现与服役寿命。这款适配1.0-1.6L排量区间的直列四缸曲轴，在结构布局上采用全支承设计，四个曲柄销分别对应四个气缸的连杆安装位，相邻气缸的曲柄销互成180度相位布置，能够保证四个气缸的做功行程均匀错开，让整机运转时的一阶、二阶往复惯性力得到充分平衡，无需额外加装平衡轴即可满足家用乘用车辆的怠速平顺性要求，有效压缩动力总成的整体布置空间与整机自重。

　　从实际装机的应用场景来看，这类曲轴主要适配前置前驱的家用紧凑级车型，日常运转工况覆盖怠速启停、城市通勤中低转速负荷、高速巡航恒定转速输出等多种场景，设计过程中需要充分考虑不同工况下的载荷分布：曲柄臂与主轴颈、曲柄销的过渡位置采用大圆角沉割结构，避免应力集中导致的疲劳断裂，所有轴颈表面均设计有高精度的润滑油道开孔，与缸体主油道连通后，可在发动机运转时持续为轴瓦、连杆衬套提供压力润滑，在轴颈表面形成稳定油膜，降低金属部件间的干摩擦损耗。

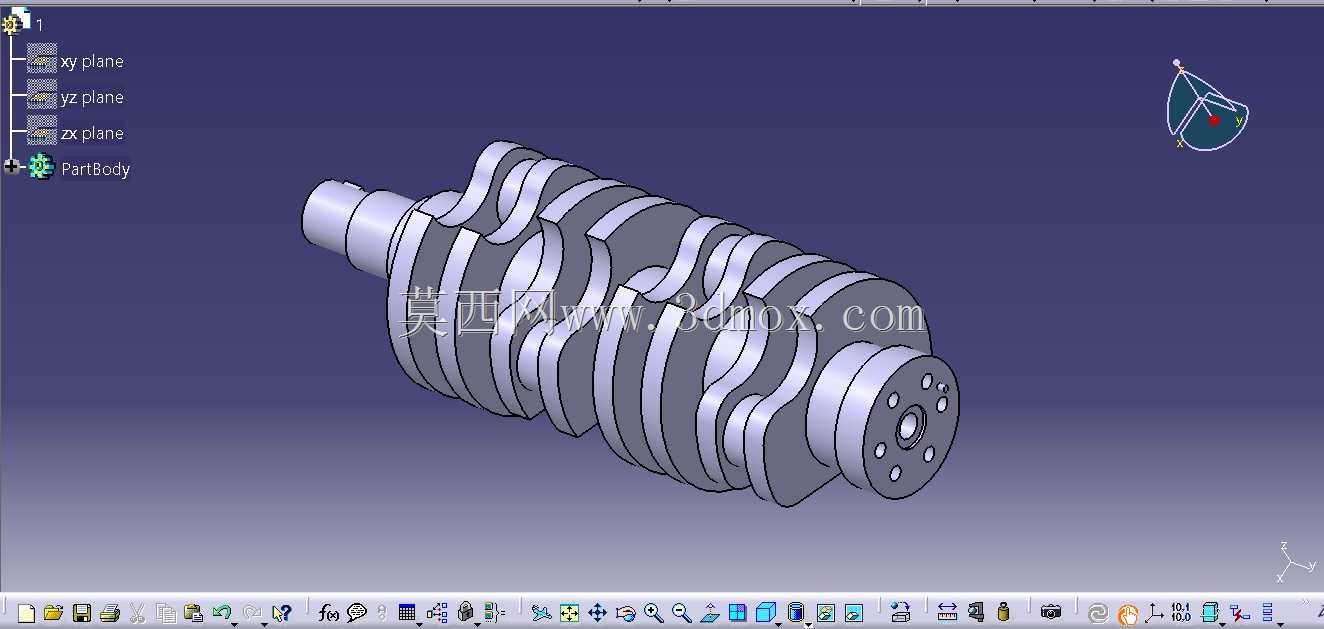

　　建模过程中严格遵循量产机型的实际安装边界尺寸：前端轴颈预留正时齿轮、皮带轮的安装键槽与定位端面，可直接匹配前端轮系的安装定位要求，后端法兰盘设计有均匀分布的螺栓孔与定位销孔，与飞轮组件的安装孔位完全对应，装配后可保证飞轮的动平衡精度满足量产要求，避免高速运转时出现异常抖动。五个主轴颈的同轴度公差、曲柄销与主轴颈的平行度公差均按照量产零部件的加工精度要求设定，建模时还原了所有油道的内部走向、曲柄臂的平衡配重块轮廓，配重块的外形经过动平衡优化，在保证足够转动惯量的前提下尽可能去除冗余重量，降低曲轴自身的旋转惯量，让发动机的油门响应速度更贴合家用车型的调校需求。

　　在结构细节处理上，曲柄销的表面设计有一定的偏心卸荷结构，可在做功冲程中分散连杆传递来的爆发压力，降低轴瓦局部的载荷峰值，延长轴瓦的更换周期；后端轴颈位置预留了曲轴后油封的安装配合面，尺寸精度满足油封的密封要求，可避免长期使用后出现机油渗漏的问题。这类曲轴的三维模型可直接用于动力总成的装配干涉校验、曲柄连杆机构的运动仿真分析，也可作为职业院校发动机结构教学的演示模型，帮助学习者直观理解四缸发动机的动力传递路径与曲轴的平衡原理，在逆向开发、教学演示、结构优化等场景下都具备较高的参考价值。建模时还原了所有安装定位特征，未对关键配合尺寸做简化处理，可直接导入CAE软件进行疲劳强度、模态分析，验证不同转速下的曲轴形变与应力分布，为后续的结构轻量化优化提供基础数模支撑。
