乘用车辆前保险杠外观结构设计

在整车外饰结构开发流程里，前保险杠是兼顾行人保护、空气动力学、外观造型与周边件安装匹配的核心外覆盖件，日常道路场景中，它首先承担低速碰撞的缓冲吸能职责，在市区挪车、低速跟车发生剐蹭或15km/h以内的正面碰撞时，通过自身结构的溃缩变形吸收冲击能量，避免直接损伤后方的散热器、前纵梁、大灯总成等核心部件，降低小事故的维修成本。同时它也是整车前脸造型的核心载体，直接决定车辆的视觉辨识度，还要兼顾整车风阻优化，下部的导流结构能够梳理进入车底的气流，减少行驶过程中的紊流产生，降低高速行驶的风阻系数与风噪表现。

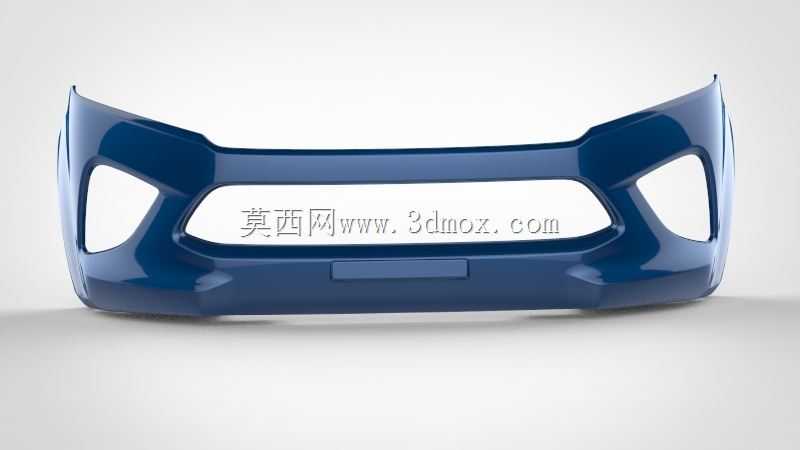

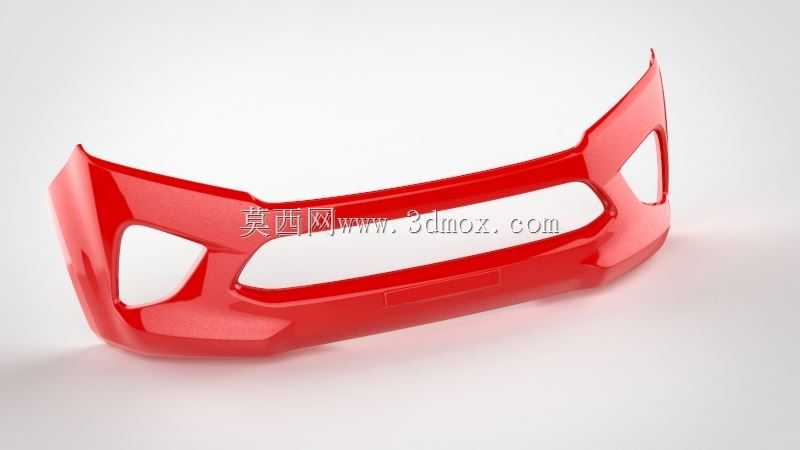

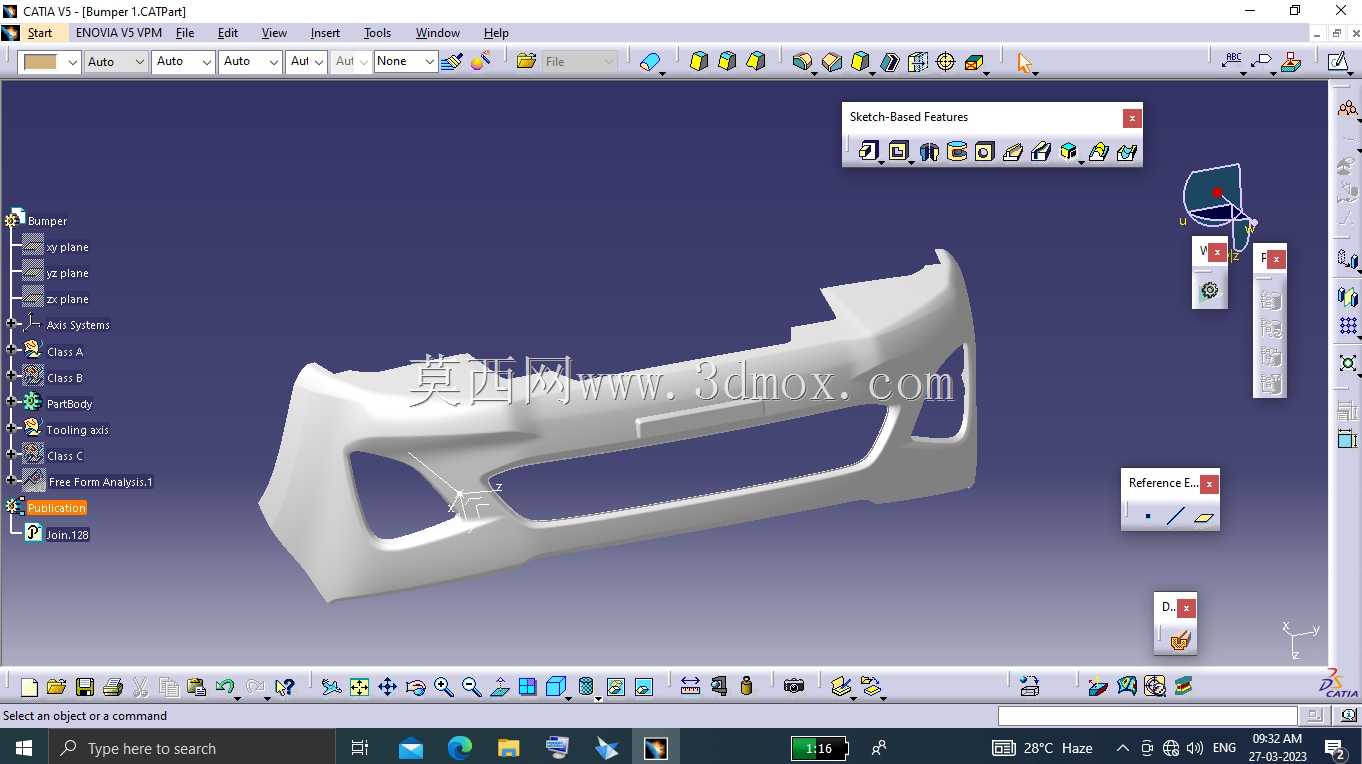

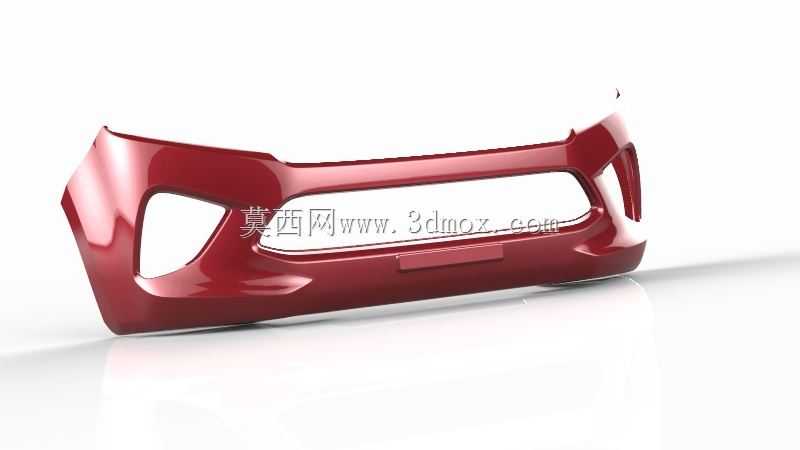

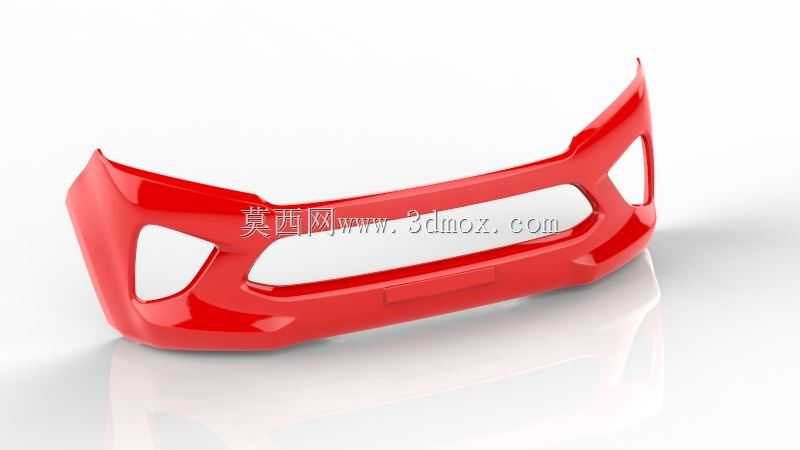

这款前保险杠的整体造型采用了流畅的曲面过渡设计，主型面为大弧度的外凸曲面，和翼子板、引擎盖的分缝位置做了均匀的间隙面差控制预留，安装边界上，上部设置了和前端框架、翼子板连接的安装卡扣位，两侧预留了大灯安装的避让缺口与固定点，中部预留了牌照安装的平面区域，牌照安装位的背面设计了加强筋结构，避免长期使用后牌照区域出现凹陷变形。两侧的镂空区域为雾灯与日间行车灯的安装预留了足够空间，镂空边缘做了翻边加强处理，避免薄壁结构在装配或轻微剐蹭时出现开裂。下部的进气格栅区域做了网格状的支撑结构，既能够保证进气散热的通流面积，也能阻挡行驶中飞溅的碎石直接冲击后方的散热器芯体。

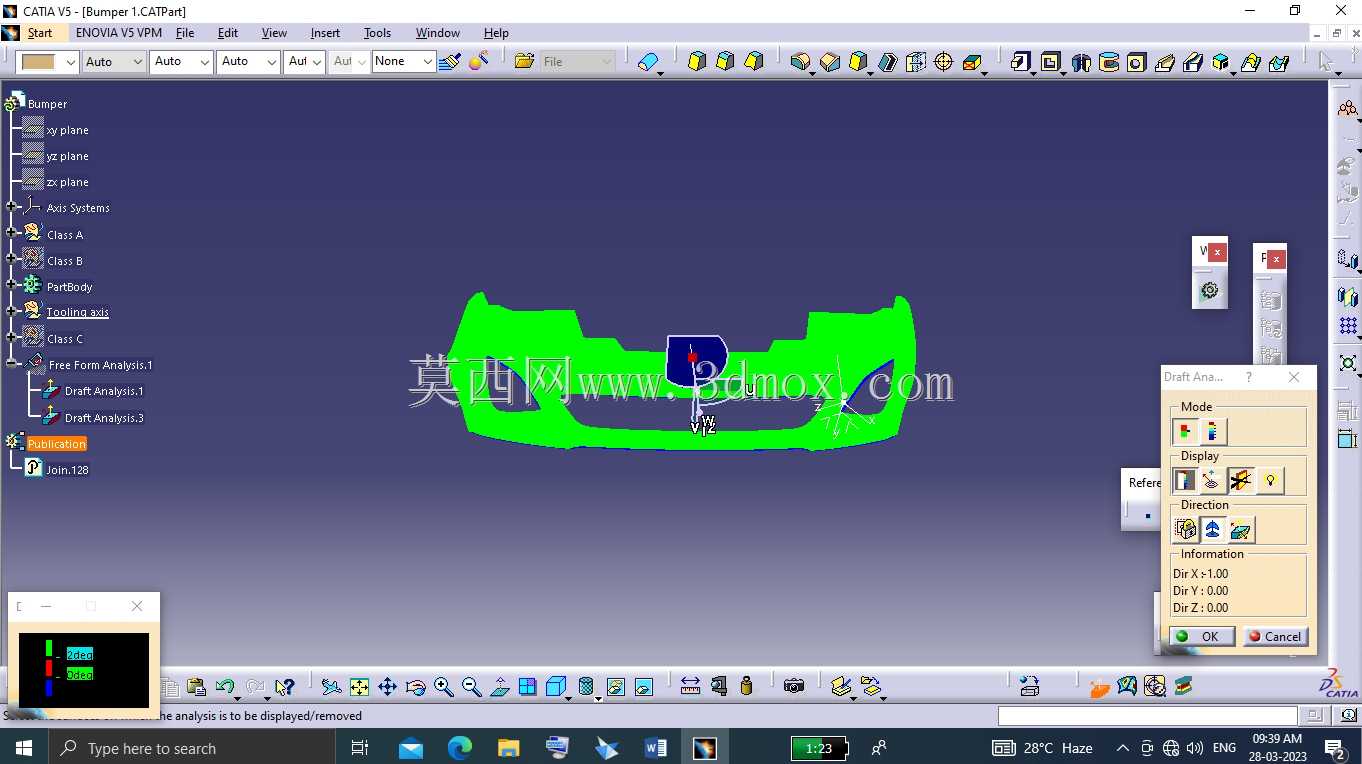

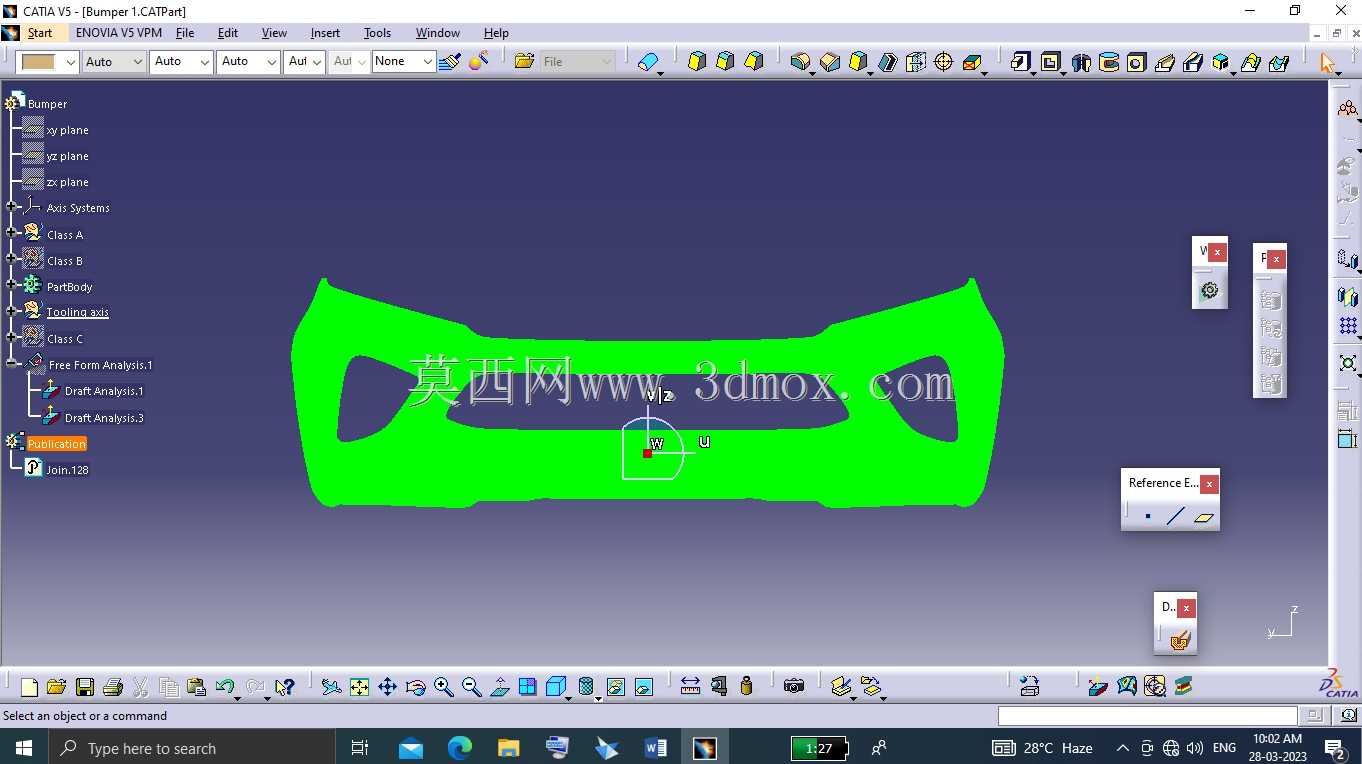

设计过程中首先要考虑的是材料成型特性，这类外饰件一般采用改性PP材料注塑成型，建模时所有曲面的拔模角度都控制在1度以上，避免注塑脱模时出现拉伤，外表面的高光区域做了曲率连续处理，保证后续喷漆后不会出现光影畸变。壁厚设计上整体保持3mm的均匀壁厚，在安装点、卡扣座的位置局部加厚到4.5mm，同时在加厚区域做了渐变过渡，避免注塑过程中出现缩痕影响外观质量。行人保护的要求也融入到了结构设计中，保险杠和后方防撞梁之间预留了足够的吸能空间，保险杠下部做了小腿支撑结构，在和行人发生碰撞时能够对行人小腿形成有效支撑，降低行人被卷入车底的风险，同时减少对行人腿部的伤害。

安装匹配层面，这款保险杠的所有安装点都和整车前端的安装硬点做了对应，上部的卡扣间距控制在150mm以内，保证和引擎盖、翼子板配合的边缘不会出现翘边，两侧和翼子板配合的区域做了定位销结构，装配时先通过定位销完成初定位，再打紧卡扣与底部的固定螺栓，能够有效控制装配后的间隙均匀度，间隙公差控制在±0.5mm，面差控制在±0.3mm，满足整车外观DTS的匹配要求。保险杠下部的两侧预留了拖车钩盖板的安装位置，盖板采用和保险杠本体一致的曲面造型，拆卸后可以直接安装拖车钩，满足故障救援的使用需求。

从实际使用场景出发，这款保险杠的下部边缘做了防石击的纹理处理，车辆行驶中车轮带起的碎石击打在下部区域时，哑光纹理能够有效掩盖细小的划痕，避免高光表面出现划痕后影响外观。两侧的轮眉位置做了内翻边结构，能够阻挡行驶中轮胎带起的泥水飞溅到车身侧面，减少侧面的污染。整个保险杠的曲面设计还考虑了空气动力学的导流作用，两侧的导流曲面能够将气流导向车轮外侧，减少气流直接冲击轮胎形成的紊流，在高速行驶时能够提供一定的下压力，提升车辆高速行驶的稳定性。建模过程中所有的圆角过渡都做了差异化处理，外观可见区域的圆角根据造型需求做了R3到R15的不同过渡，内部安装结构的圆角不小于R1，避免应力集中导致的结构开裂，在长期的高低温交变环境下也能保证结构强度，不会出现脆裂问题。
