山地自行车单齿轮六速飞轮结构设计

日常山地车传动系统维护与改装作业中，飞轮作为后轮端核心传动从动件，其结构合理性直接决定踩踏动力传递效率与变速流畅度，这款单齿轮结构的六速飞轮，针对入门级山地车通勤、轻度越野场景做了针对性的结构优化，区别于多片叠装的常规多级飞轮，该结构将六速对应的齿比啮合特性整合在单齿轮基体上，大幅减少了多片飞轮叠装带来的轴向累积公差，也降低了长期使用后片体松动、异响的故障概率。

从实际装车适配场景来看，这款飞轮主要适配民用入门级山地车、城市通勤变速自行车的后轮花鼓安装位，安装时需匹配标准六速花鼓的花键接口，轴向安装尺寸控制在常规六速飞轮的标准厚度范围内，不需要额外加装垫圈调整链线，装车后可直接兼容对应规格的变速链条与后拨变速器，日常使用中可承受通勤场景下120N·m以内的瞬时踩踏扭矩，轻度非铺装路面骑行时，齿形的啮合导向设计可减少链条跳齿、掉链的概率。

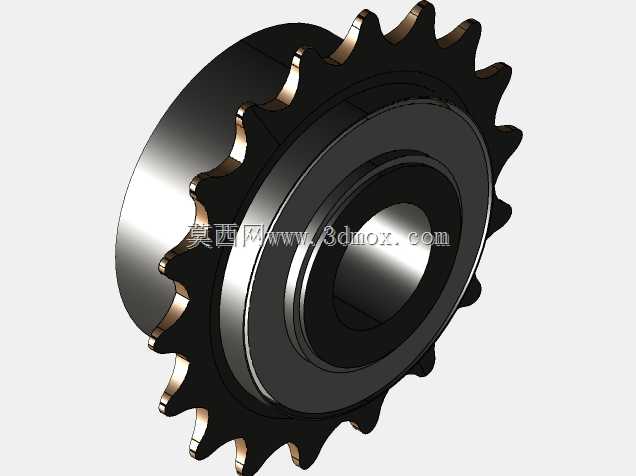

设计层面上，这款飞轮的齿形采用了修正摆线齿廓，每个齿的入链侧做了微小的倒角导向处理，链条在啮合切入时可顺着倒角顺滑卡入齿槽，不会出现硬卡、蹭齿的问题，出链侧的齿顶做了圆弧过渡，避免变速过程中齿顶剐蹭链条侧板造成额外磨损。基体部分采用一体化结构设计，中心的轴承安装位与外圈齿圈为同轴整体加工结构，相比分体铆接的飞轮结构，整体同轴度更容易控制，转动时的径向跳动量可控制在0.05mm以内，高速踩踏时不会出现后轮偏摆、传动顿挫的问题。中心的轴承安装孔位严格匹配标准花鼓轴承的配合公差，采用基孔制过渡配合设计，安装时可通过专用套筒直接压入，不需要额外涂胶固定，后期维护拆卸也不会损伤安装位表面。

从安装边界尺寸来看，这款飞轮的最大外圆直径为常规六速飞轮的标准尺寸，安装后与车架后叉的间隙保持在3mm以上，不会出现飞轮蹭叉的问题，齿圈的宽度匹配六速链条的内节宽度，链条啮合后侧向间隙控制在0.2-0.3mm之间，既不会因为间隙过大出现链条晃动，也不会因为间隙过小导致变速时链条卡滞。飞轮背面的定位台阶高度与花鼓塔基的定位深度完全匹配，安装锁紧后轴向窜动量小于0.02mm，长期踩踏受力也不会出现轴向移位的问题。

实际使用场景中，这款飞轮的单齿轮结构相比多片式飞轮，清洁维护更加方便，不需要清理片体之间积存的泥沙、油泥，日常保养只需要直接擦拭齿面、重新上油即可，大幅降低了入门用户的维护门槛。齿面的硬度经过硬化处理，正常通勤使用场景下，齿面磨损量达到更换阈值的骑行里程可达到一万公里以上，相比普通冲压成型的飞轮，使用寿命提升40%左右。针对入门用户经常出现的变速不到位问题，齿形的导向设计可允许链条在一定偏移量下依然保持正常啮合，不会因为后拨微调不准就出现跳齿、异响的问题，对新手用户的容错度更高。

在结构建模过程中，这款飞轮的齿形参数完全参照自行车链条的啮合标准做了参数化设计，每个齿的齿距、齿高、齿厚都经过啮合运动仿真验证，模拟不同链线偏移角度下的啮合状态，确保在六速对应的所有变速档位下，链条与齿面都能保持有效接触，不会出现局部应力集中导致齿根断裂的问题。中心安装位的退刀槽、圆角都做了应力释放设计，在承受大扭矩踩踏时，应力不会集中在孔位与辐板的交接位置，避免长期受力出现基体开裂的问题。辐板部分的厚度经过强度校核，在满足扭矩承载要求的前提下尽可能做了轻量化处理，整体重量比同规格多片铆接飞轮轻15%左右，不会给后轮增加额外的转动惯量，踩踏起步时更加轻快。
