带焊接外壳可替代管块的滚珠轴承结构

　　在流体管路配套的回转机构、小型工装的铰接点位、低压输水管道的活动连接段设计中，经常会遇到需要同时满足管路通流、部件相对回转的需求，常规的无外壳滚珠轴承无法直接与金属管路焊接固定，额外加工轴承座再做管路对接不仅会增加装配工序，还会因为配合公差累积带来同轴度偏差，长期运行容易出现密封渗漏、回转卡滞的问题。这款带集成外壳的滚珠轴承，就是针对这类场景做的结构优化，把轴承的外圈与金属外壳做成一体化结构，外壳的外径尺寸与常规同通径水管的外径保持一致，两端预留的焊接坡口可以直接与对应规格的金属管路做熔焊连接，焊接过程中产生的热量会顺着外壳的壁厚均匀散出，不会直接传导到内部的滚道与滚珠位置，避免高温导致的轴承回火、润滑脂失效问题，焊接完成后不需要额外做轴承座的找正工序，只要保证对接管路的同轴度在公差范围内，轴承的回转精度就能满足使用要求。从结构设计逻辑来看，这款轴承的外壳壁厚做了针对性加厚，比同规格的标准水管壁厚增加30%左右，一方面是为了预留焊接加工的余量，避免焊接时焊穿外壳，另一方面加厚的外壳可以提升整体的径向承载能力，在承受管路重量、介质压力带来的径向载荷时，不会出现外壳变形挤压轴承外圈的情况。轴承的内圈通径与对接管路的通径完全一致，没有做缩径处理，介质从内圈中间流过时不会产生额外的流阻，也不会因为通径突变造成介质淤积，适合输水、低压气动等洁净介质的管路回转场景。

　　在安装边界上，这款轴承的轴向长度比同规格标准滚珠轴承的总厚度多出两端焊接坡口的长度，设计安装空间时不需要额外预留轴承座的安装位置，只需要在两段对接管路之间预留对应轴承长度的安装间隙即可，两端管路与轴承对接时，要保证管路端面与轴承端面的贴合度，焊接时采用对称点焊定位再满焊的方式，减少焊接变形带来的轴承内圈卡滞问题。实际使用中，这类带外壳的轴承可以直接替代传统的管块加独立轴承的组合结构，省去了轴承座加工、配合公差选配、密封件加装的多道工序，在小型喷灌设备的回转接头、工装夹具的旋转管路接口、小型输送线的铰接辊筒点位都能适用。

　　轴承内部的滚道采用标准深沟球轴承的滚道曲率设计，滚珠与滚道的接触角为零，主要承受径向载荷，同时可以承受一定的轴向载荷，满足管路小幅窜动时的承载需求。外壳的外表面做了光滑处理，没有多余的凸台与安装孔，焊接后可以根据需求做防腐涂层处理，不会因为结构死角造成涂层覆盖不全的问题。需要注意的是，这类轴承因为直接与管路焊接，选用的润滑脂要具备一定的耐高温性能，避免焊接余温传导导致润滑脂流失，同时焊接完成后要待轴承完全冷却到常温再做回转测试，避免高温状态下转动造成滚道的异常磨损。

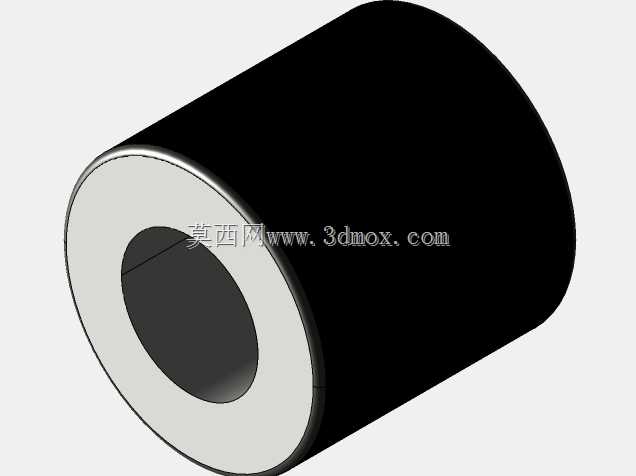

　　在做三维建模时，外壳与轴承外圈的结合面做了一体化的布尔运算处理，没有拆分独立零件，还原了实际生产中外壳与外圈过盈压装后焊接固定的实际结构，内圈、滚珠、保持架的尺寸完全符合标准深沟球轴承的尺寸规范，方便设计人员直接调取模型做管路装配的干涉检查，不需要再额外绘制轴承座与对接结构的模型，能有效缩短管路类回转机构的设计周期。在选型适配时，只需要核对对接管路的通径与外径尺寸，就能匹配对应的轴承规格，不需要额外核算轴承座的配合公差，因为外壳本身就承担了轴承座的功能，与轴承外圈的配合公差已经按照过盈配合的要求做了设计，压装后不会出现外圈跑圈的问题。
