按动式自动铅笔结构三维设计

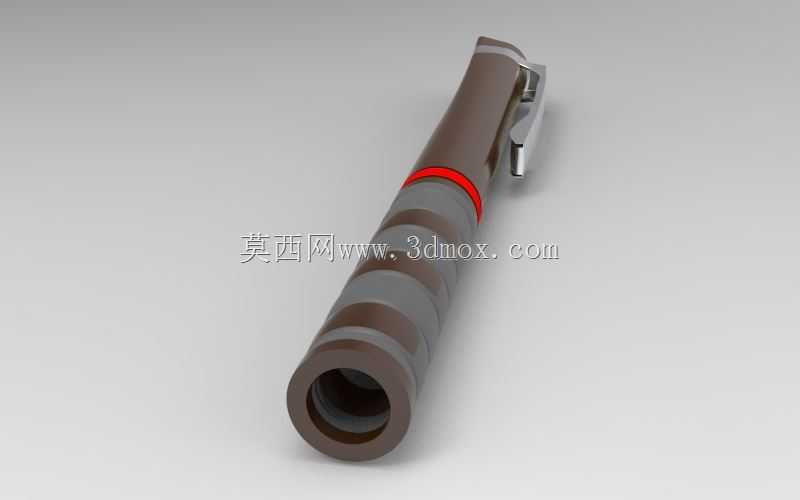

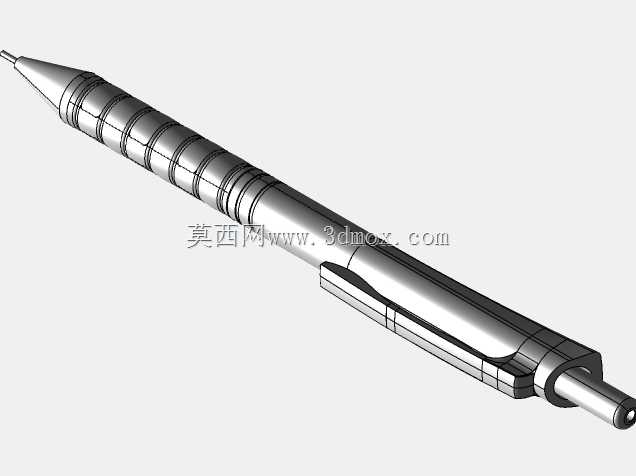

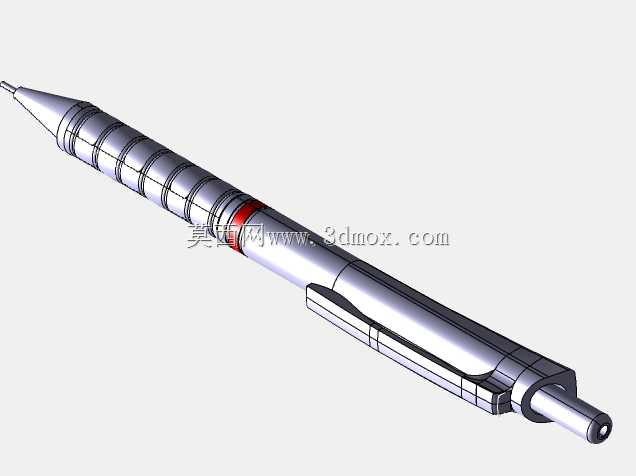

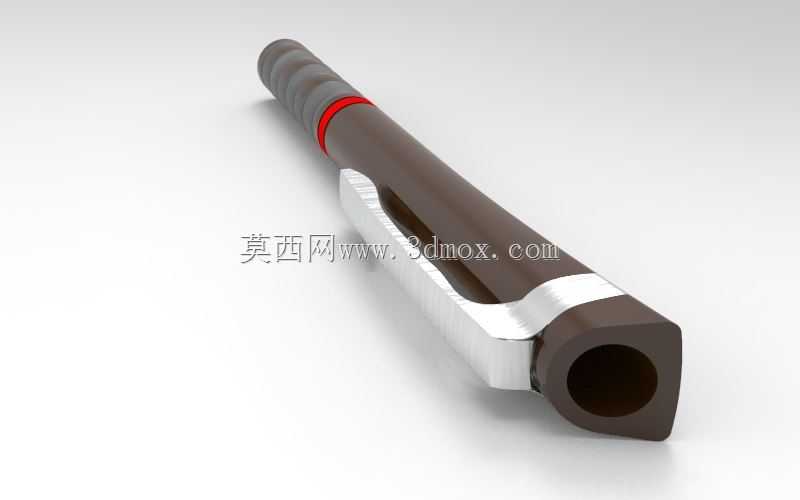

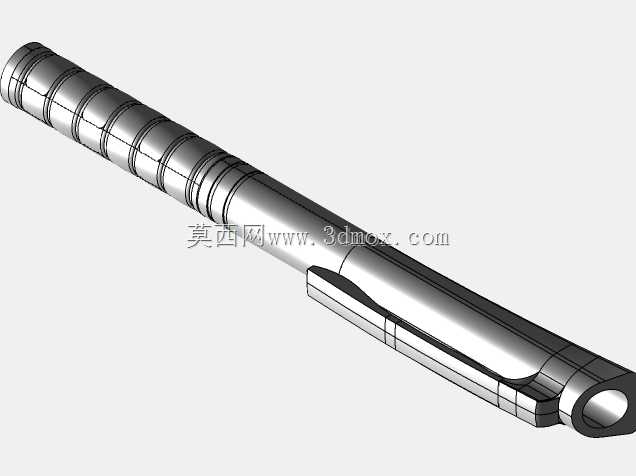

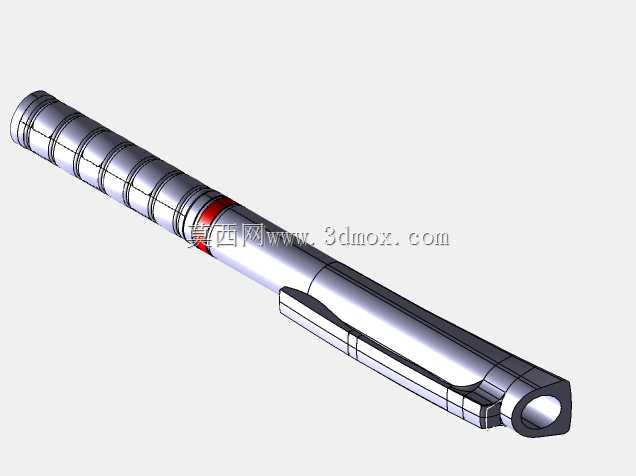

　　这款按动式自动铅笔的三维结构设计，核心围绕日常书写、工程绘图场景的实际使用需求展开，区别于传统木质铅笔需要反复削切的使用逻辑，整套结构围绕可更换铅芯的机械伸缩功能做布局，适配日常办公记录、学生课业书写、工程现场临时标注等多场景的使用需求。从结构布局来看，笔身采用分段式设计，握持区域做了多段环状防滑纹理处理，纹理深度控制在0.2mm左右，既不会因为纹理过深硌手，也能避免长时间书写时手指打滑，握持段的直径设置为8mm，符合多数成年人手指握持的舒适尺寸范围，笔身上部搭配的一体式笔夹，采用弹性卡扣结构，可夹持在笔记本封皮、工作服口袋边缘，夹持厚度适配0.5mm到5mm的片状载体，日常携带时不会轻易脱落。

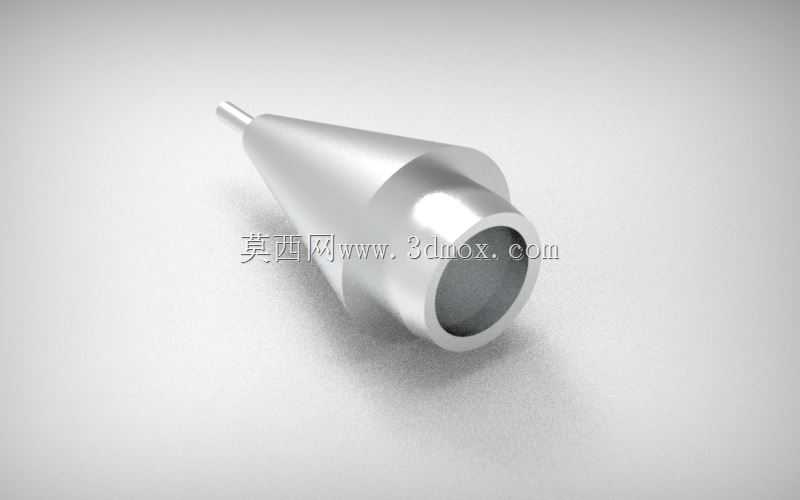

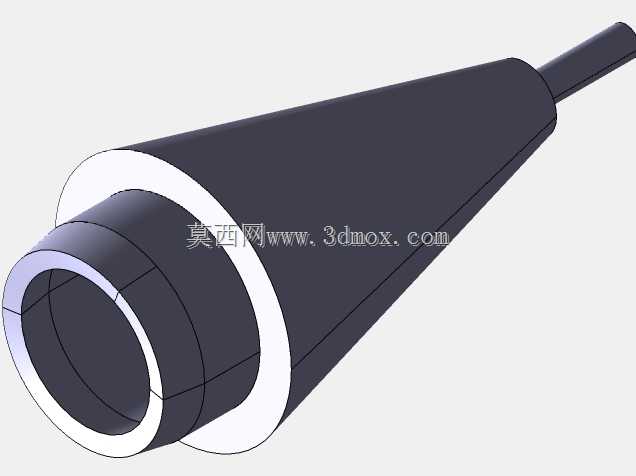

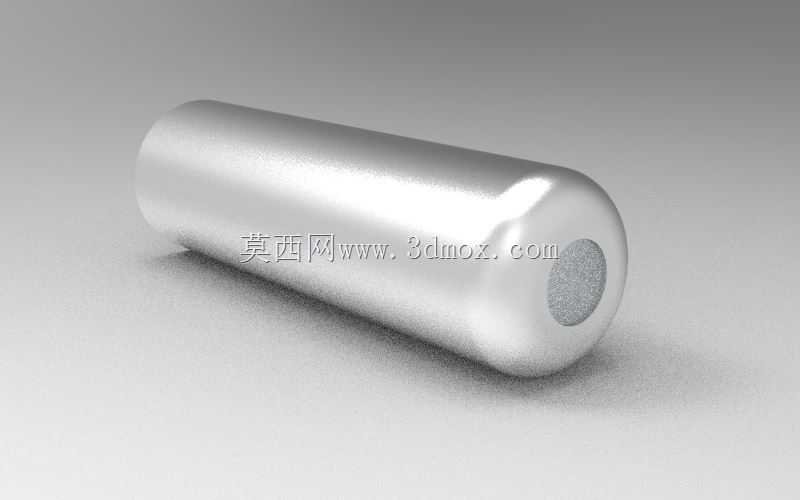

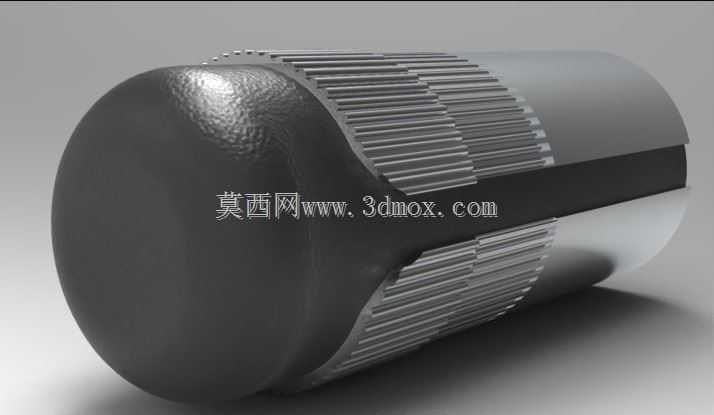

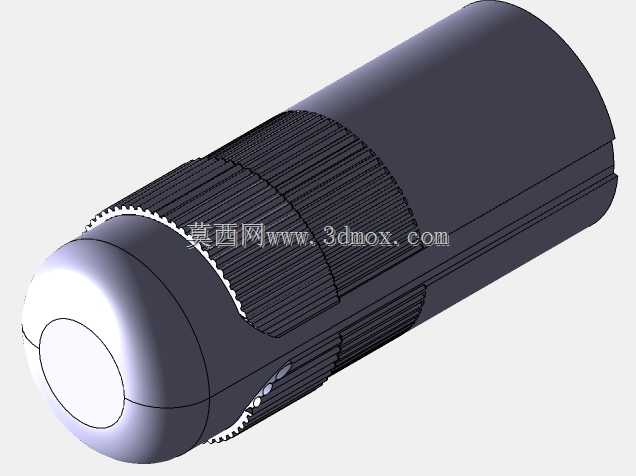

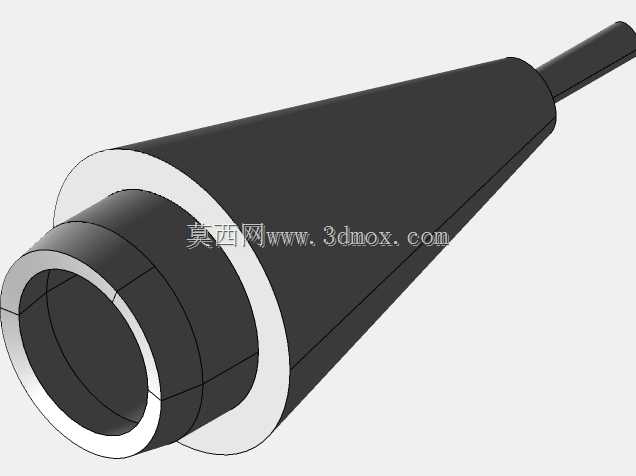

　　按动结构设置在笔身顶端，按动行程控制在4mm，单次按动即可带动内部卡爪结构完成铅芯的定量送出，送出长度固定为0.3mm，避免单次出芯过长导致铅芯折断，内部的铅芯存储腔可容纳10根长度为60mm的标准0.5mm直径铅芯，无需频繁补充铅芯。笔尖位置设置了金属导向护管，护管伸出笔身前端2mm，书写时可清晰看到铅芯落点，适配工程绘图时的精准划线需求，护管边缘做了圆角钝化处理，不会划伤纸面或者手部皮肤。

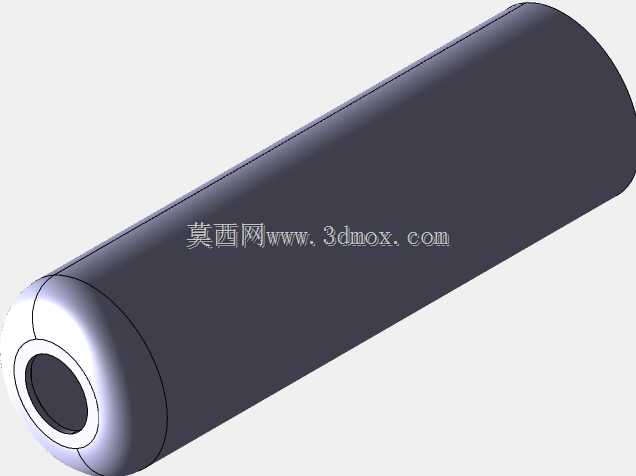

　　设计过程中优先考虑了结构的拆装便利性，笔身各段采用螺纹旋合连接，无需专用工具即可手动拆开，完成铅芯补充、卡爪结构清理等日常维护操作，所有配合位置的公差控制在0.05mm以内，既保证各部件活动顺畅，不会出现卡滞、松动的问题，也避免公差过大导致的结构晃动。笔身整体长度控制在145mm，最大直径11mm，整体重量控制在12g左右，长时间握持书写不会产生明显的负重感，外表面的笔夹、按动头与笔身主体做了分色处理，在保证结构功能的同时兼顾外观辨识度。

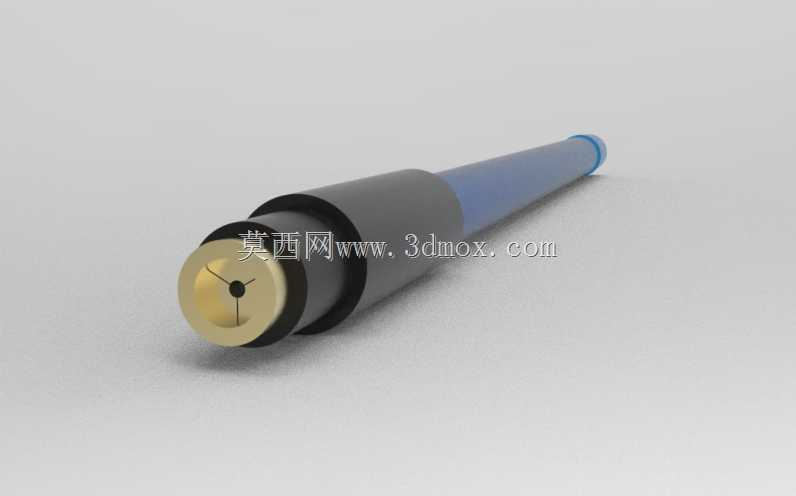

　　内部的铅芯伸缩传动结构采用斜面卡爪设计，按动时卡爪张开前推，松开时卡爪锁紧铅芯回位，整套传动结构无多余冗余部件，活动部件之间的摩擦面做了光滑处理，按动反馈清晰，经过数千次按动测试也不会出现卡芯、出芯不畅的问题。针对日常使用中常见的摔落场景，笔身前端的护管采用高刚性材质，笔身内部设置了铅芯缓冲结构，当笔从桌面高度意外掉落时，缓冲结构可抵消部分冲击力，避免铅芯在存储腔内断裂。整套三维模型完整还原了从外部外观到内部传动结构的所有细节，每个部件的配合边界、安装定位都做了精准还原，可直接用于结构验证、手板打样，也可作为文具类结构设计的参考案例，帮助设计人员理解按动式文具的传动逻辑，优化同类产品的结构布局。
