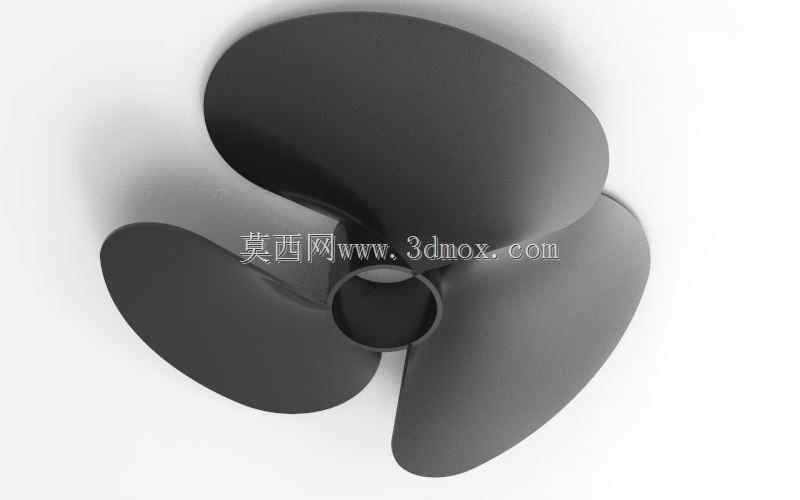

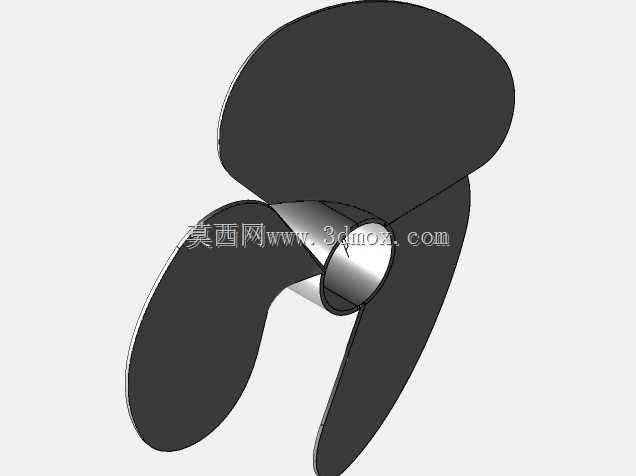

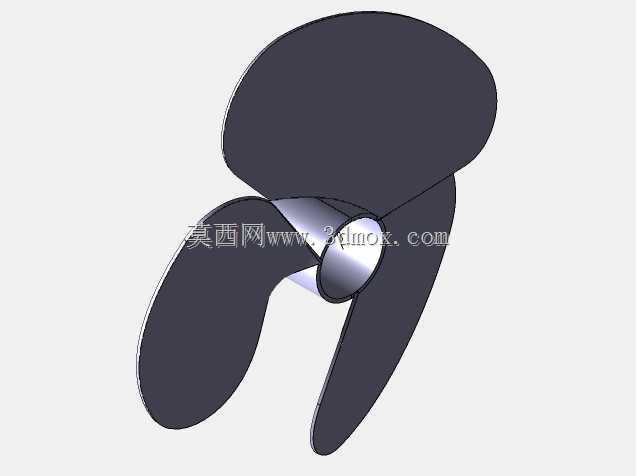

三叶曲面螺旋桨式轴流风叶结构设计

这款三叶曲面风叶的设计，最初是针对小型通风散热场景的气动效率优化需求展开，在前期方案选型阶段，对比过两叶、四叶的同直径方案，两叶结构虽然转动惯量更低，但同转速下的风压输出不足，无法覆盖机柜密闭空间的散热需求，四叶结构虽然风压余量充足，但气动噪声明显偏高，且驱动电机的负载扭矩超出了配套小功率电机的额定输出区间，最终选定三叶的叶片数量配置，平衡风压、风量、噪声与驱动负载的多重需求。叶片的曲面构型完全依据轴流气动原理推导，叶根到叶梢的弦长、安装角采用渐变设计，叶根区域的安装角更大，主要承担风压建立的作用，叶梢区域安装角逐步收窄，降低叶尖涡流的产生概率，减少转动过程中的气动损耗与涡流噪声，叶片的前缘做了小圆弧钝化处理，避免高速气流掠过前缘时产生边界层分离，后缘则做了微角度削薄，降低尾流区的湍流脉动强度。中心的轮毂采用等径圆筒结构，内孔尺寸匹配常规小型驱动电机的输出轴径，轮毂与叶片的过渡区域做了大圆角顺滑衔接，既可以降低应力集中风险，避免长期高速转动下叶根位置出现疲劳断裂，也能减少轮毂区域的气流扰流，提升整体流道的顺畅度。在实际应用场景中，这类风叶可适配小型工业机柜的散热通风、家用通风设备的送风单元、小型冷却系统的气流驱动部件，安装时需要注意风叶与周边护网、风道壁面的间隙控制，间隙过小会导致叶尖与壁面产生剐蹭，间隙过大则会形成叶尖回流，降低实际送风效率，安装定位时需保证风叶回转平面与电机输出轴的垂直度，偏差过大会导致转动过程中产生偏心振动，既会提升运行噪声，也会缩短电机轴承的使用寿命。建模过程中对叶片的壁厚做了均匀化处理，整体壁厚保持一致，既适合注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能控制整体重量，降低转动惯量，减少电机启动时的瞬时电流冲击，叶片表面做了光顺处理，没有突兀的凸起或棱角，减少气流在叶片表面的附着阻力，提升气动转换效率。针对不同的安装场景，这款风叶的安装孔位预留了键槽与顶丝孔两种固定结构的适配空间，可根据配套电机的输出轴固定形式选择对应的固定方式，保证转动过程中不会出现松脱打滑的问题，风叶的整体回转直径适配常规小型通风设备的安装腔体尺寸，不需要额外改动原有设备的腔体结构即可直接替换安装。
