工业级气动压缩吹尘枪带螺旋气管结构

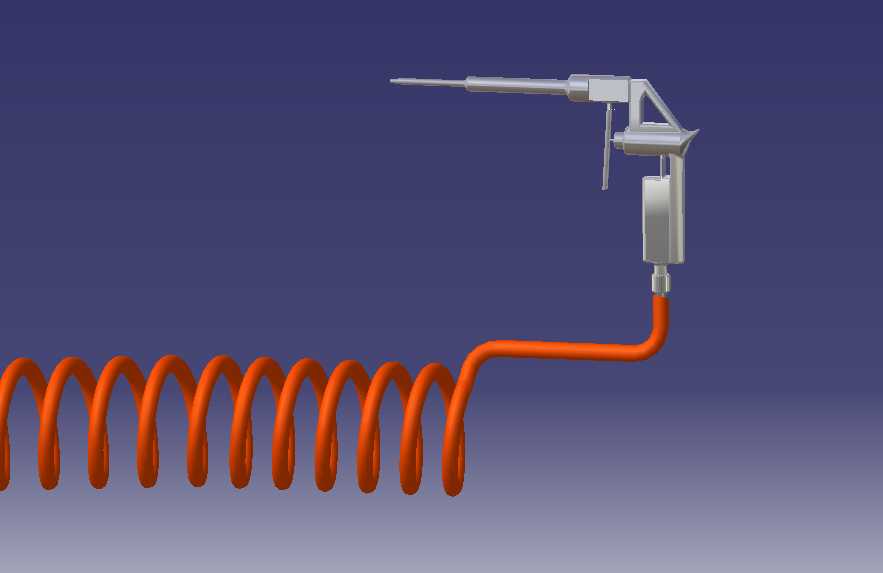

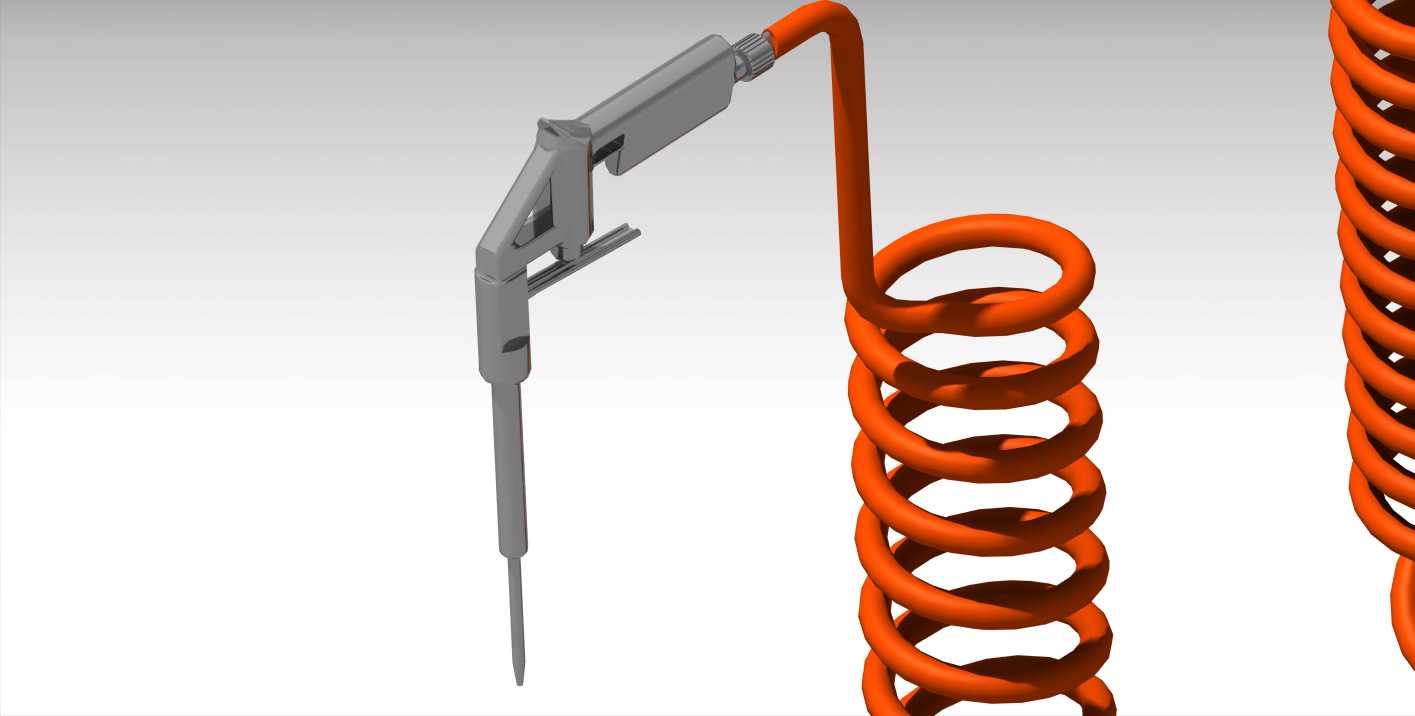

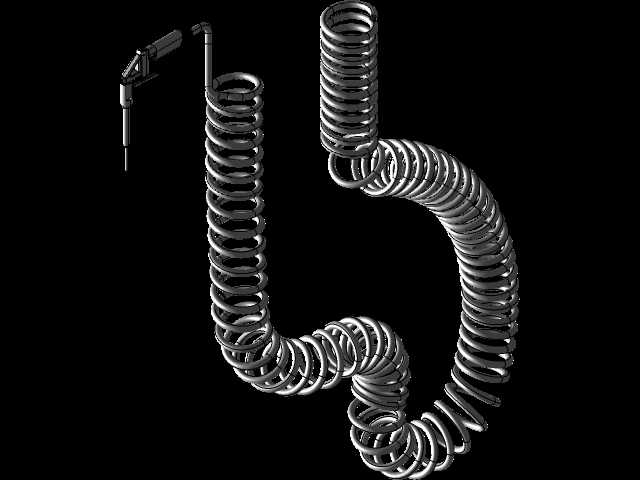

这款气动压缩吹尘枪的结构设计，核心围绕工业场景下的高频清洁、吹扫作业需求展开，整体结构分为枪体操作段、金属喷杆、螺旋连接气管三个核心部分，没有冗余的装饰性结构，所有外形设计都服务于实际操作的便利性与耐用性。枪体采用符合人手握持弧度的注塑包覆金属阀芯结构，扳机的按压行程经过适配，单手握持时食指自然放置即可完成气量控制，长时间操作不会出现手部过度疲劳的问题，枪体与气管连接的位置做了防弯折金属衬套，避免气管在频繁拉扯、转动的过程中出现根部开裂漏气的问题。配套的螺旋气管采用PU材质的回弹结构设计，自然状态下呈螺旋收缩状态，拉伸长度可覆盖作业点周边3至5米的范围，不用时可以自动回缩，不会在车间地面拖拽造成管线磨损或者人员绊倒的安全隐患，气管两端的接头采用标准快插结构，可直接匹配车间现有压缩空气管路的快速接头，不需要额外加工转接头。金属喷杆采用细长直杆结构，长度适配常见的设备缝隙、零部件深孔位置的吹扫需求，喷口做了收窄处理，在相同供气压力下可以获得更高的出口气流速度，针对设备缝隙内的铁屑、灰尘、残留切削液都能实现有效吹扫，喷杆与枪体的连接位置做了密封处理，不会出现侧向漏气导致的气压损失问题。从安装边界来看，枪体本身的最大外径不超过40mm，可伸入多数设备的检修窗口内作业，螺旋气管收缩状态下的整体长度不超过300mm，挂置在工位旁的工具挂板上不会占用过多存储空间。在实际应用场景中，这类吹尘枪覆盖了机械加工车间的工位清洁、汽修场景下的发动机舱灰尘吹扫、建筑装修作业中的缝隙浮尘清理、装配线工位的零部件表面杂物吹扫等多个场景，阀芯结构采用常闭设计，松开扳机即可自动切断气路，不会出现误碰导致的压缩空气浪费或者气流伤人的问题，枪体的重量控制在单手握持无负担的区间，操作人员在连续1至2小时的间歇性作业中，不会因为工具自重过大出现腕部劳损。设计过程中针对枪体的受力位置做了加强筋处理，即使出现工位上的意外跌落，也不会出现壳体开裂或者阀芯错位的问题，所有与压缩空气接触的密封件都采用耐油橡胶材质，可适配车间压缩空气中带少量油雾的供气环境，不会因为长期接触油雾出现密封件老化膨胀导致的扳机卡滞、漏气问题。喷杆的金属材质做了防锈处理，在潮湿的作业环境下也不会出现锈迹脱落污染加工工件的问题，整体结构没有易损的小尺寸外露零件，日常维护只需要定期清理喷口位置的杂物即可，不需要频繁拆解更换零件。
