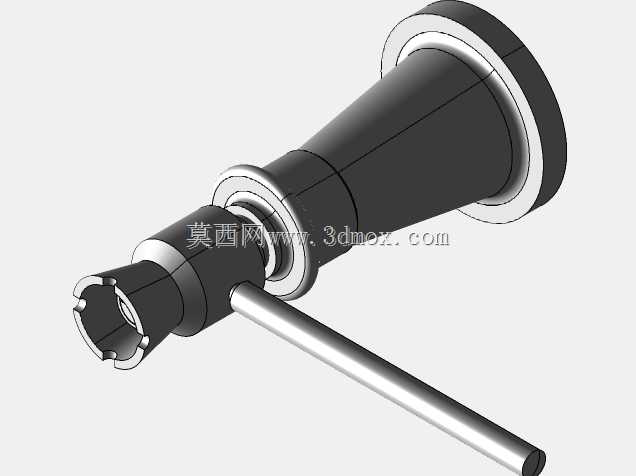

手动螺旋起重顶升机构三维结构

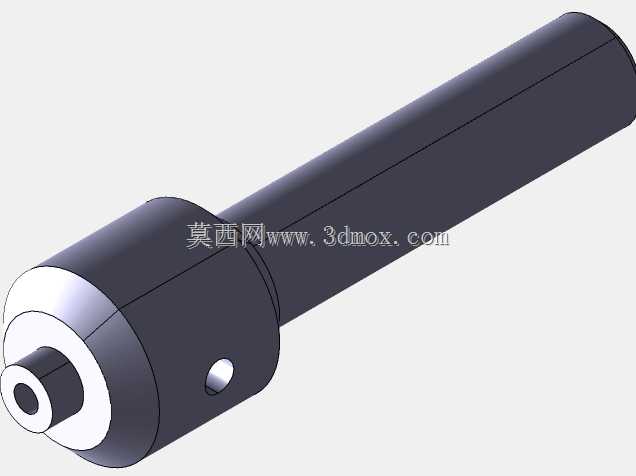

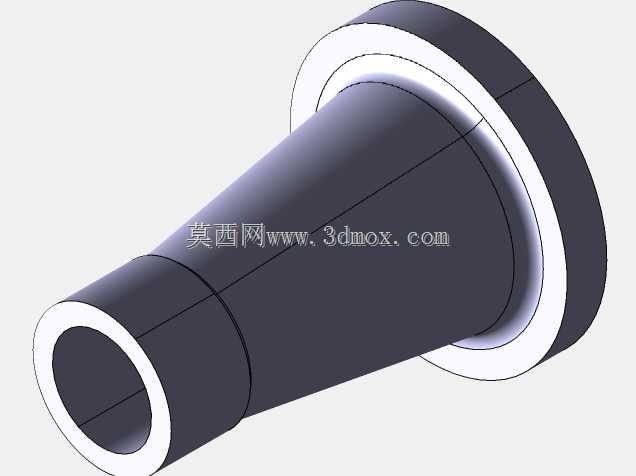

　　在设备检修、重型工件装配、工装夹具调平这类需要小行程大顶升力的作业场景里，螺旋顶升结构的应用占比始终不低，和液压类顶升设备相比，纯机械螺旋结构不存在密封件老化泄漏、长期静置泄压下沉的问题，哪怕在高温、多粉尘、存在油污腐蚀的车间环境里，只要做好螺纹副的基础润滑，就能保持稳定的顶升与锁止性能，不会出现负载下的自滑移问题。这套螺旋顶升结构的核心传力路径完全围绕梯形丝杠副搭建，和普通三角螺纹的紧固件不同，梯形螺纹的牙型角更小，传动效率更高，同时具备足够的牙根强度承受轴向载荷，转动摇臂的时候，扭矩通过穿在丝杠端部的杠杆杆传递到丝杠本体，螺母部分和底座锥套做一体化固定，丝杠旋转的过程中就会沿着轴向做直线进给，顶端的带槽支撑头直接和被顶升工件接触，槽型结构可以卡住工件底部的凸缘或者定位边，避免顶升过程中工件出现侧滑偏移。从结构设计的细节来看，底座采用锥台形的外轮廓，底部带外翻的支撑法兰，这种造型的核心考量是降低整体重心，当顶升负载达到额定值的时候，支撑法兰的整个环形面和支撑基础完全贴合，单位面积的压强大幅降低，哪怕是在硬度不高的木质或者混凝土地面上使用，也不会出现底座下陷、侧倾的问题。锥套内部预留了足够的丝杠伸缩行程空间，丝杠完全缩回的时候，整体高度可以压缩到很低的尺寸，方便塞进设备底部间隙狭小的位置，比如机床床身调平、重型模具拆装的时候，很多设备底部的预留间隙不足100毫米，这种小收缩尺寸的结构就比大体积的液压千斤顶适用性更强。

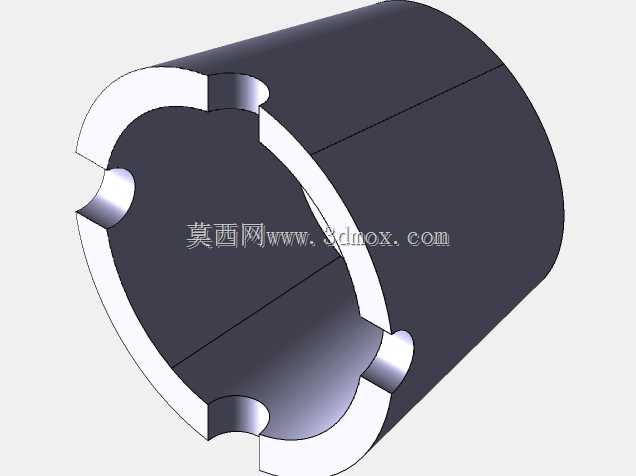

　　摇臂的插孔设计在丝杠的下端位置，操作的时候摇臂会绕插孔做整周转动，插孔的位置距离底座支撑面有足够的高度差，转动摇臂的时候不会和地面或者周边的工装发生干涉，摇臂本身采用光杆设计，没有额外的防滑滚花，实际操作的时候如果需要更大的扭矩，完全可以在摇臂末端套上延长管来增大力矩，不需要对结构做额外改造。顶端支撑头和丝杠顶端采用活动连接结构，支撑头可以在小角度范围内自适应偏转，当被顶升的工件接触面和顶升方向不垂直的时候，支撑头会自动贴合工件表面，不会出现点接触导致的应力集中，既避免压伤工件表面，也能防止顶升过程中因为接触面积过小出现打滑。

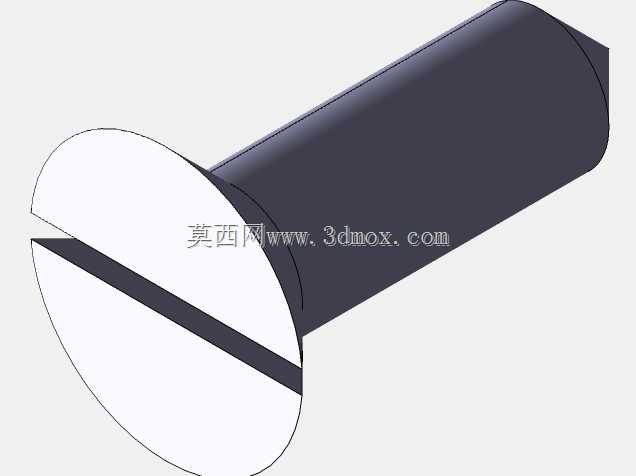

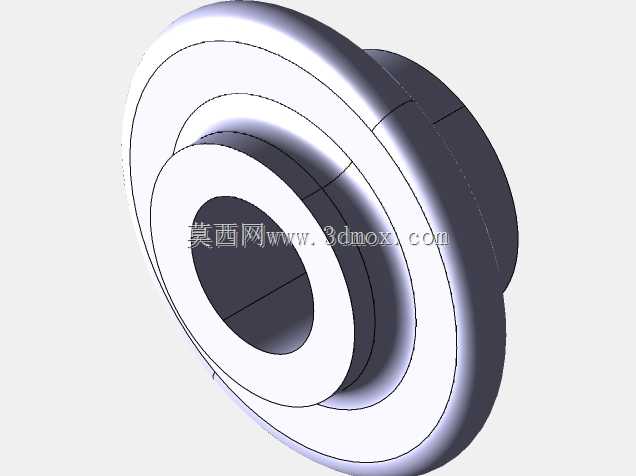

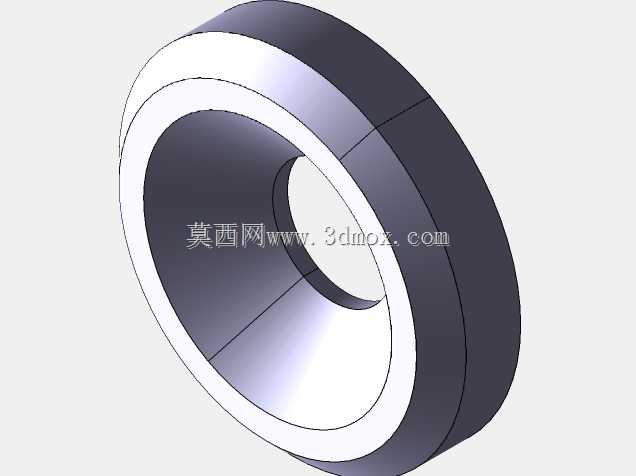

　　整个装配体拆分开来一共包含7个独立组件，除了核心的丝杠、螺母、锥套底座、摇臂、支撑头之外，还包含丝杠端部的轴向限位卡圈、摇臂插孔的防脱挡销，卡圈的作用是限制丝杠的最大伸出行程，避免操作的时候丝杠旋出过多导致螺纹副脱开，防脱挡销则是防止摇臂在转动过程中从插孔里滑出，两个小零件虽然不参与核心传力，但都是保障操作安全必不可少的结构。从安装边界来看，这套结构不需要额外的固定螺栓，放置在平整的支撑面上就可以直接使用，底座法兰的外径决定了最小支撑平面的尺寸要求，使用的时候只要保证支撑面的尺寸能够完全覆盖法兰底面，没有悬空区域，就可以保障顶升过程的稳定性。

　　丝杠的外径和螺距参数匹配额定顶升载荷，螺距选择的时候兼顾了顶升速度和锁止性能，螺距过小会导致顶升速度太慢，空行程调整耗时太长，螺距过大则会导致螺纹副的自锁性能下降，负载下可能出现反转回落的问题，这套结构选用的螺距刚好满足自锁条件，也就是说当摇臂上的操作力移除之后，螺纹副的摩擦力会完全锁止当前位置，不需要额外添加锁止销或者制动结构。在日常的设备维护场景里，这种螺旋顶升结构的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂，清理掉螺纹缝隙里夹杂的铁屑、粉尘杂质，就可以长期保持顺畅的传动性能，不像液压千斤顶需要定期更换密封件、补充液压油，也不存在冬季低温环境下液压油粘度变大导致顶升无力的问题，在北方冬季没有采暖的车间、户外施工场景里，这种纯机械结构的环境适应性优势会更加明显。在工装设计领域，这套结构的核心尺寸也可以直接复用，比如焊接工装的高度调节支脚、装配流水线的工件顶升工位，都可以参考这个结构的尺寸比例做适配调整，只需要根据实际需要的顶升力调整丝杠的直径和螺纹参数，不需要重新做整体的结构拓扑，就能快速衍生出不同载荷等级的顶升部件。
