星形发动机活塞连杆组件拆解结构展示

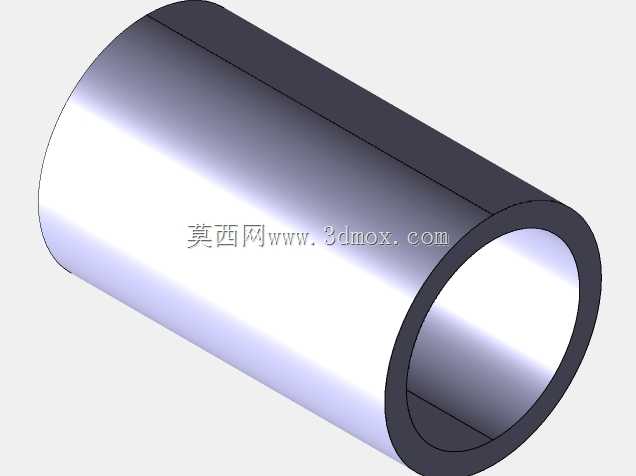

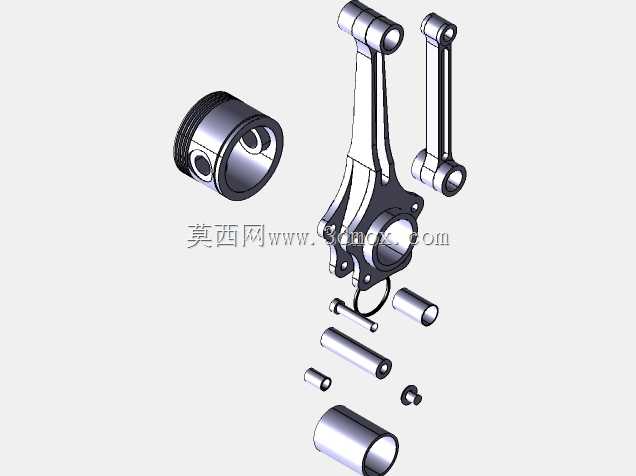

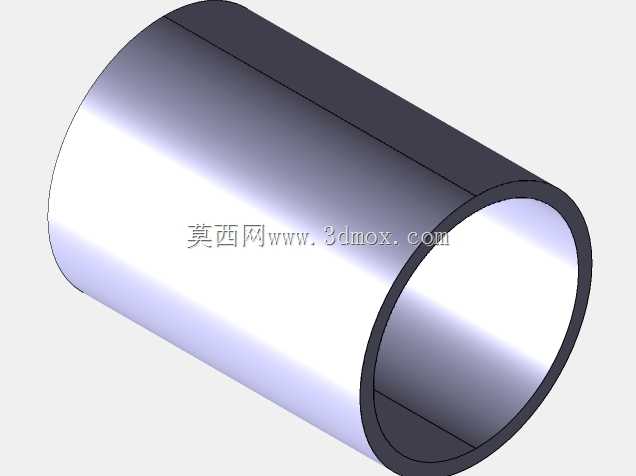

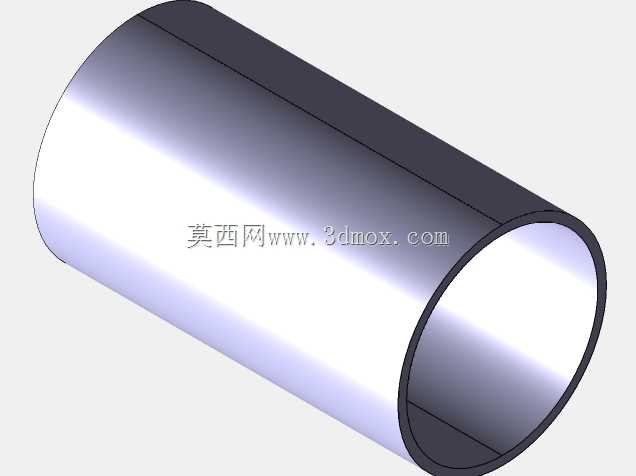

　　本次拆解展示的是星形发动机核心往复运动组件，包含活塞、连杆组、活塞销、卡环及配套衬套零件，这类组件是星形内燃机实现热能向机械能转换的核心执行单元，最早广泛应用于早期航空动力场景，凭借紧凑的径向布局，在同等排量下能实现更短的整机轴向尺寸，适配早期螺旋桨飞机的机头安装边界，不需要额外设计过长的传动转接结构就能直接驱动螺旋桨旋转，在航空工业发展初期凭借高扭矩输出特性、结构简单易维护的优势成为主流动力配置，后续也在部分小型工业动力设备、特种轻型载具上得到沿用。

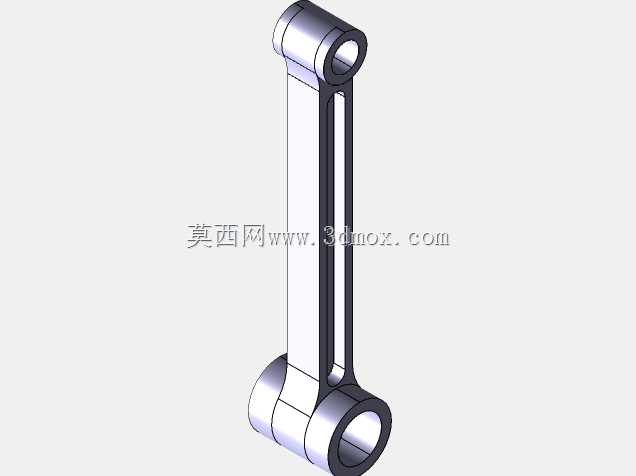

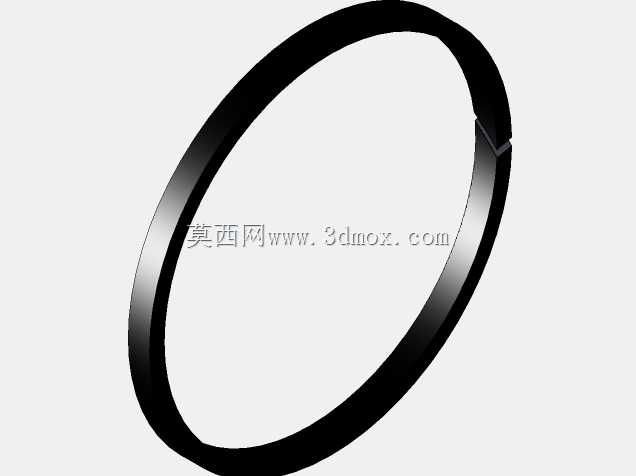

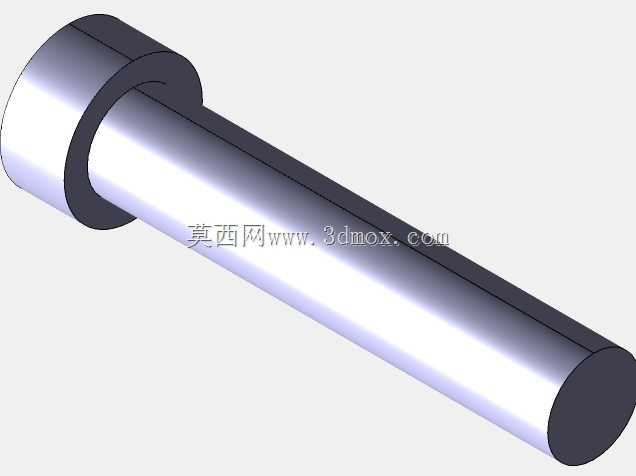

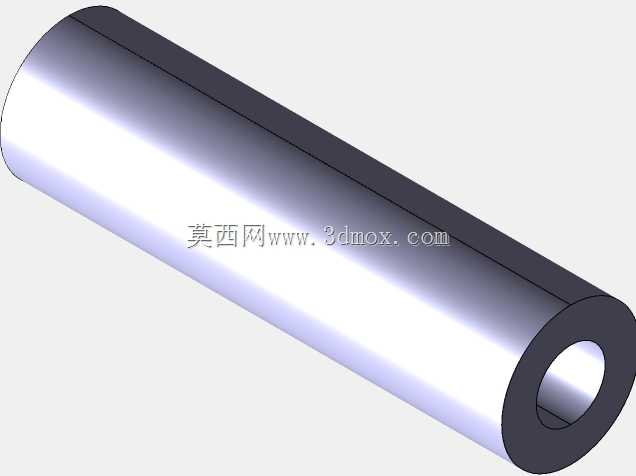

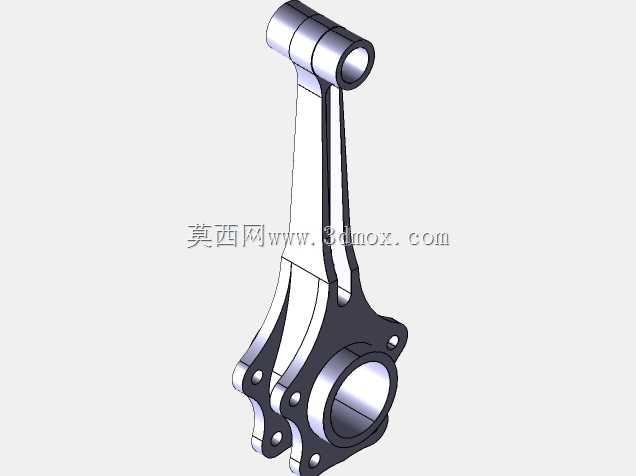

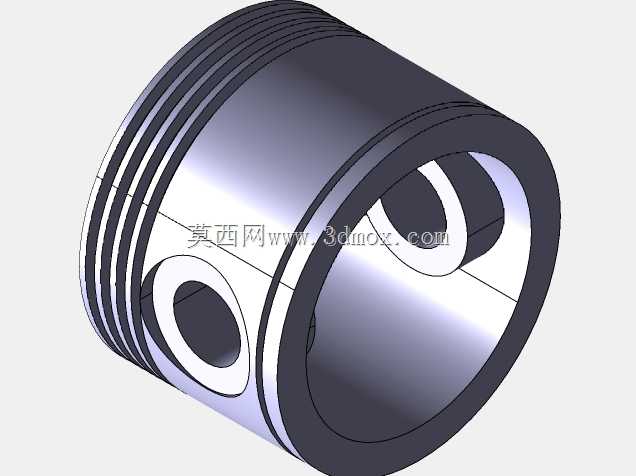

　　从实际功能逻辑来看，活塞组件直接承接燃烧室内燃气爆发产生的推力，在气缸套内做往复直线运动，活塞上的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。本次展示的拆解状态清晰呈现了活塞与连杆的连接逻辑：活塞销贯穿活塞销座与连杆小头衬套，两端通过卡环限位，防止活塞销在工作过程中轴向窜动刮蹭气缸壁；连杆大头则用于连接曲轴曲柄销，将活塞的直线往复运动转化为曲轴的旋转运动，是动力传递路径中受力最复杂的零件之一，工作过程中需要同时承受燃气爆发的冲击载荷、活塞往复运动的惯性力以及连杆摆动产生的交变弯曲应力，因此在结构设计上，连杆杆身采用了变截面的工字型结构，在保证足够强度与刚度的前提下尽可能降低自身重量，减少往复惯性力带来的整机振动。

　　从安装边界来看，这类星形发动机的单缸活塞连杆组件需要匹配对应缸径的气缸套，活塞销孔的同轴度、连杆大小头孔的平行度都有严格的形位公差要求，装配时需要保证活塞销与销座、连杆小头衬套的配合间隙处于合理区间，间隙过大会造成工作过程中冲击异响，间隙过小则会在热机状态下出现销孔抱死故障；连杆大头与曲柄销的配合需要匹配对应规格的轴瓦，保证润滑机油能在配合面形成稳定油膜，减少摩擦磨损。不同于直列、V型发动机的连杆布局，星形发动机通常采用主副连杆结构，一个主连杆直接连接曲轴曲柄销，其余气缸的副连杆通过铰接方式连接在主连杆大头的铰接销上，这种结构能保证所有气缸的活塞运动行程一致，让各缸点火间隔均匀，整机运转更平稳。

　　在实际维护场景中，这类组件的磨损检查是发动机大修的核心环节，需要测量活塞裙部的磨损量、活塞环的开口间隙、连杆的弯曲扭曲变形量，任何一个参数超出设计阈值都会直接影响发动机的动力输出与运行可靠性，比如连杆出现轻微弯曲变形就会造成活塞偏磨，进而出现气缸密封失效、烧机油、动力下降等故障。从设计思路层面，这类径向布局的动力组件在设计阶段需要优先考虑动平衡匹配，多组活塞连杆组件围绕曲轴中心均匀辐射布置，能让各缸的往复惯性力在径向方向相互抵消一部分，降低曲轴主轴承的受力负荷，因此相比同功率的直列发动机，星形发动机的曲轴可以设计得更短更紧凑，整机重量也能得到有效控制，这也是早期航空领域选择这类结构的核心原因——在航空动力发展初期，材料强度有限的前提下，更轻的整机重量、更高的功率密度意味着飞机能获得更好的载重能力与飞行性能。即便在当前的动力应用场景中，部分小型通航飞机、轻型运动类航空器仍然在使用优化设计后的星形发动机，正是看中了其结构可靠、扭矩输出特性好、维护成本低的优势。
