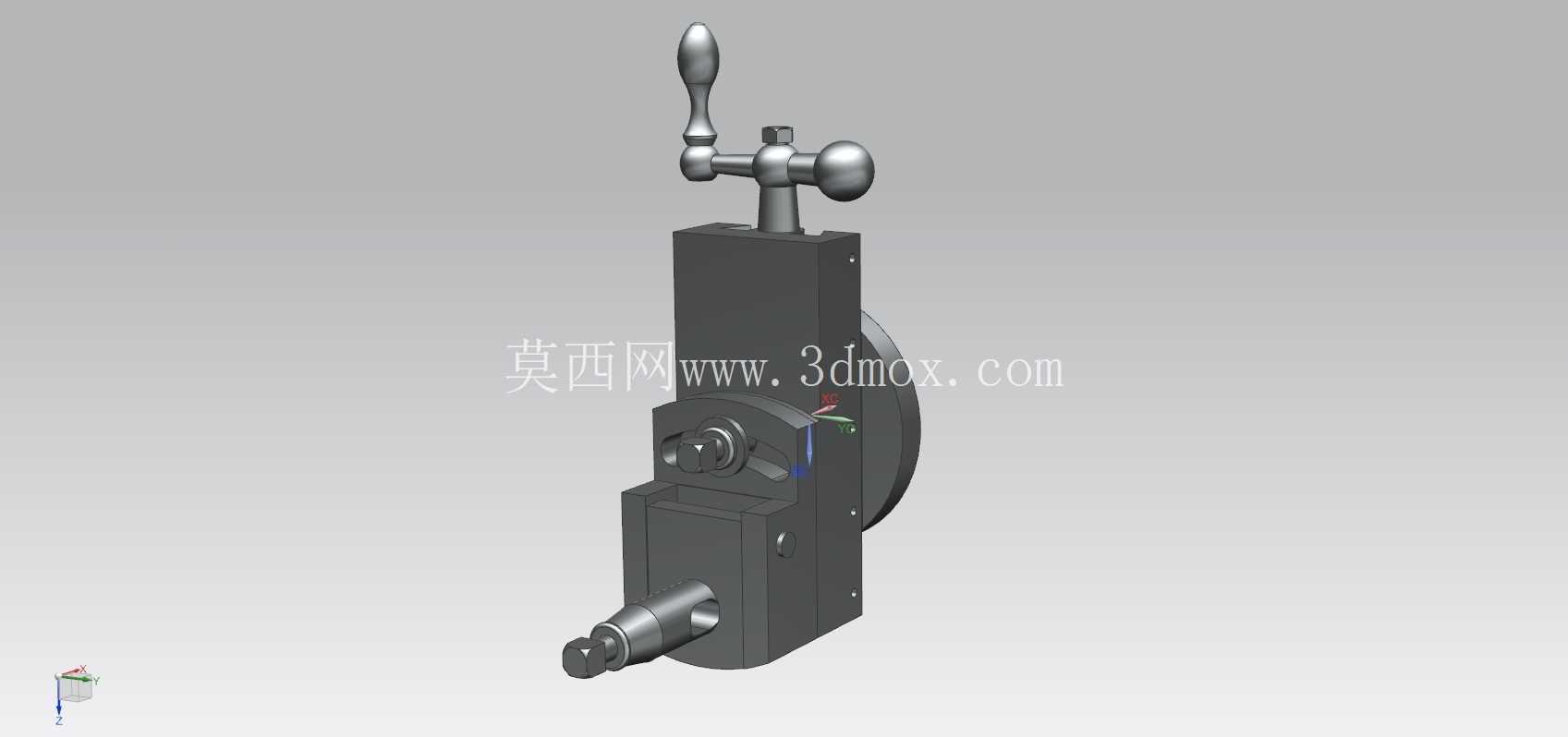

机床用手动调节工具头成型执行组件

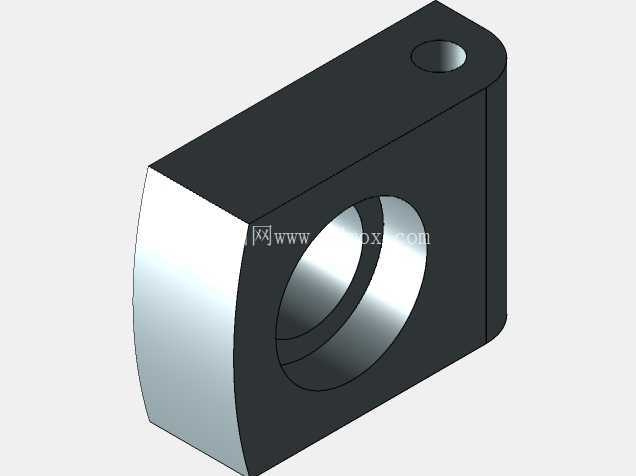

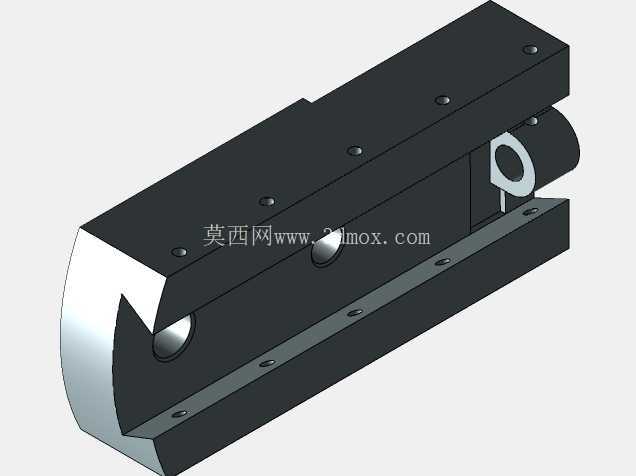

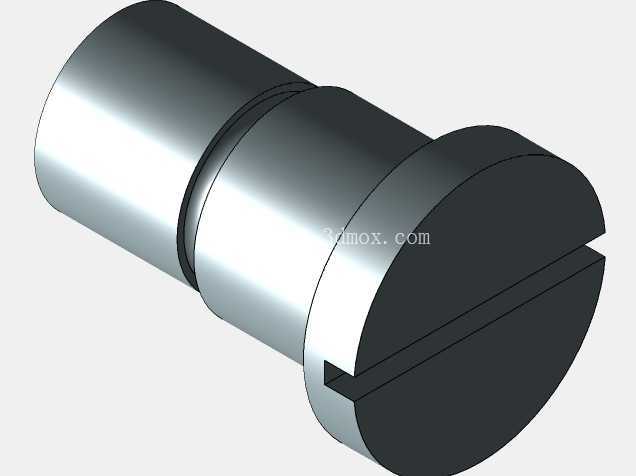

　　这套手动调节式工具头成型组件，主要适配中小型台式机床、专用修配设备的末端执行端加装需求，在小批量零件修形、工装点位调整、手动进给加工场景中承担核心执行功能，无需额外配置气动或液压动力源，完全依靠手动操作完成进给、锁止、角度微调动作，适合无集中动力供给的维修工位、教学实训台、单件试制工位使用。从结构设计逻辑来看，组件整体采用立式堆叠布局，底部为安装基座，预留了与设备滑台或工作台面连接的螺栓孔位，安装边界控制在紧凑范围内，不会过多占用工作台的有效操作空间，基座内部集成了主轴进给的导向滑道，采用燕尾槽配合结构，间隙可通过侧面的调节螺钉进行微调，长期使用出现磨损后也能快速补偿间隙，保证进给动作的平稳性，不会出现爬行或旷量过大的问题。

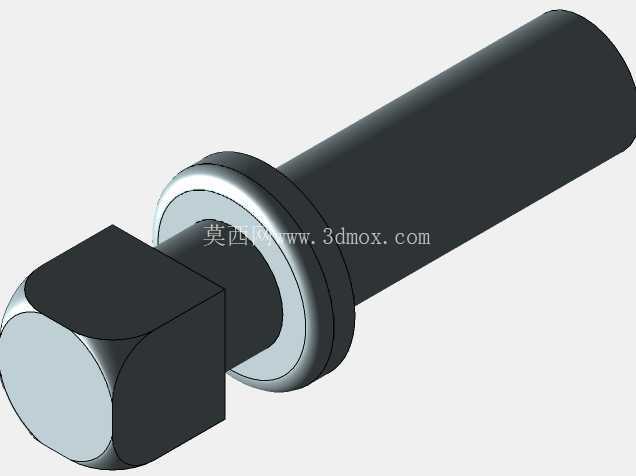

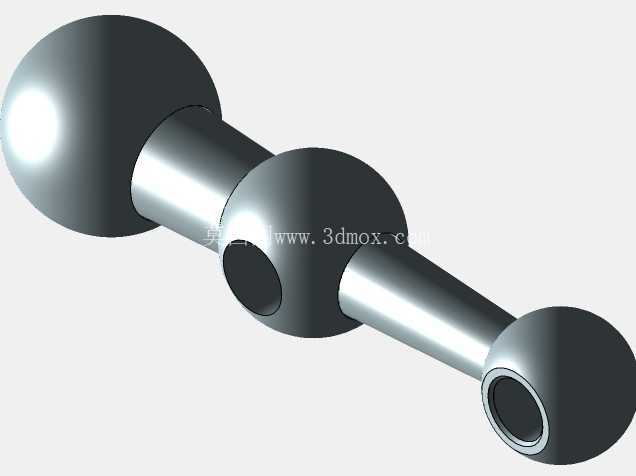

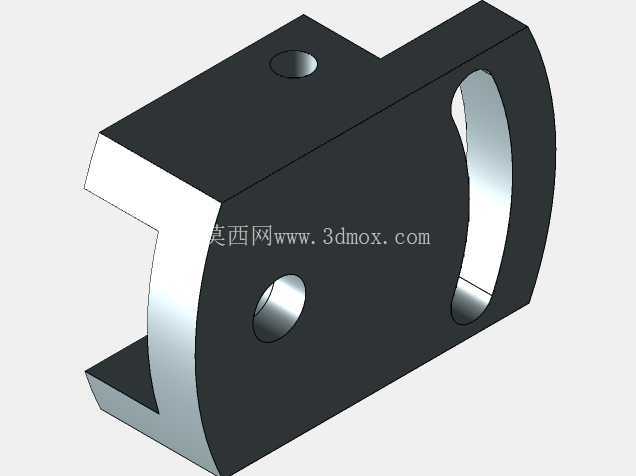

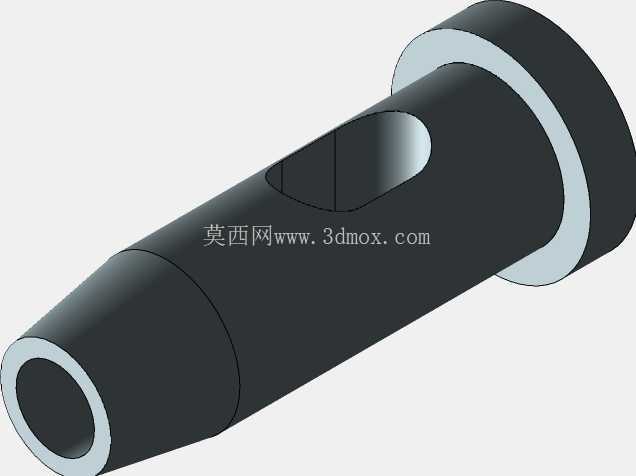

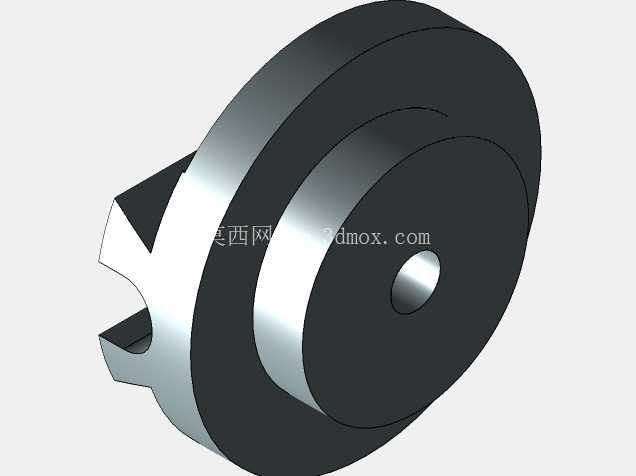

　　中部的核心执行段集成了主轴锁紧机构，当手动进给到位后，扳动侧面的锁紧手柄即可将主轴位置完全固定，避免加工过程中出现位置偏移，锁紧机构采用偏心轮压紧原理，操作力矩小，锁止刚性充足，能够承受常规铣削、钻削、压装作业产生的轴向与径向载荷，不会出现松脱问题。顶部的操作端设置了两种操作手柄，长柄手柄用于快速大行程进给，球形手柄用于微调阶段的精细进给，两种手柄的操作力经过匹配设计，快速进给时行程大、操作省力，微调时转动阻尼均匀，能够精准控制0.02mm级别的进给量，满足精密修配的精度要求。组件后侧设置了安装法兰，可直接对接设备的动力输出端，也可根据使用需求换装不同规格的工作头，适配钻夹头、铣刀杆、压装冲头等不同作业附件，拓展性较强。

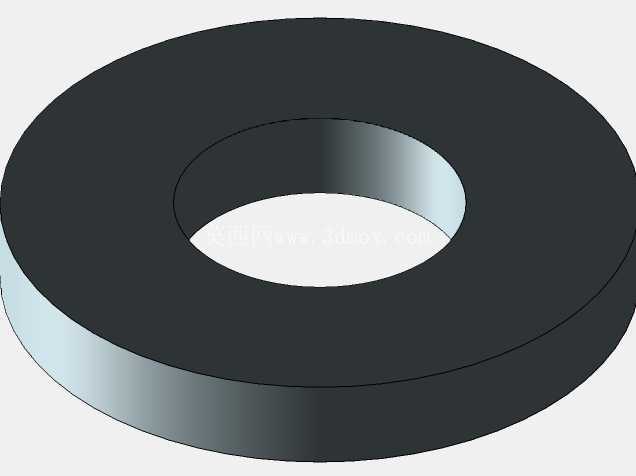

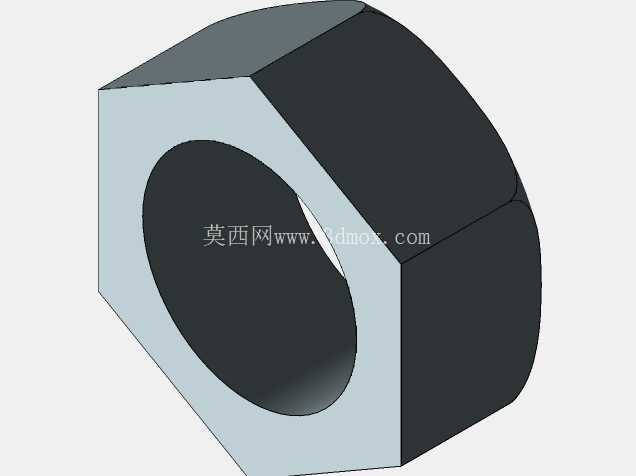

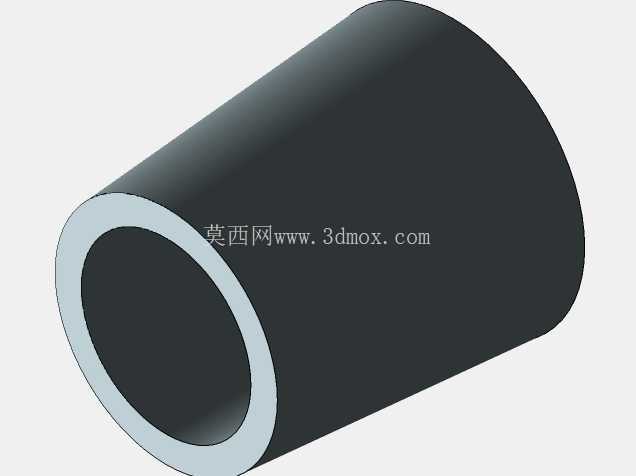

　　在细节设计上，所有外露的操作件都做了圆角处理，避免操作过程中划伤操作人员，各转动配合面都设计了润滑脂注油孔，日常维护时只需定期注入润滑脂即可保证长期顺畅运行，无需复杂的拆解保养。组件的各零件拆分设计合理，15个独立零件中包含标准紧固件、操作件、传动件、结构件四类，装配关系清晰，没有复杂的异形曲面结构，常规的机加工设备即可完成全部零件的加工，制造成本可控，适合小批量自制或配套生产。从安装适配性来看，组件的安装基准面平面度控制在0.01mm以内，与设备台面贴合后不会出现安装倾斜问题，进给方向与安装基准面的垂直度经过校准，保证加工时的进给方向与工作台面垂直，不会出现加工斜面或孔位倾斜的问题。

　　在实际使用场景中，这类组件常被用于小型五金零件的倒角、去毛刺、小直径孔的手工钻削、薄壁零件的压装整形等作业，相比全自动动力头，手动操作的方式灵活性更高，操作人员可以根据实际的加工反馈实时调整进给速度和压力，避免脆性零件加工时出现崩裂问题，在样品试制、设备维修、单件小批量生产场景下的实用性远高于全自动执行组件。设计过程中充分考虑了操作的人机工程学，顶部操作手柄的高度设置在操作人员站立操作时的舒适发力区间，长时间操作也不容易产生疲劳，锁紧手柄的位置设置在侧面顺手位置，无需大幅度改变手部姿势即可完成锁止操作，各操作件的表面都做了防滑处理，手上沾有少量切削液或油污时也不会出现打滑问题。组件的整体刚性经过校核，在承受最大额定轴向载荷时，主轴的形变量控制在允许范围内，能够保证加工精度满足常规零件的加工要求，不会因为刚性不足导致加工振纹或尺寸超差问题。
