多通法兰集成式齿轮泵阀体装配结构

项目分类:泵 发布时间:2024-10-08 ID:778665
  • 多通法兰集成式齿轮泵阀体装配结构
  • 多通法兰集成式齿轮泵阀体装配结构
  • 多通法兰集成式齿轮泵阀体装配结构
  • 多通法兰集成式齿轮泵阀体装配结构
  • 多通法兰集成式齿轮泵阀体装配结构
  • 多通法兰集成式齿轮泵阀体装配结构
  • 多通法兰集成式齿轮泵阀体装配结构

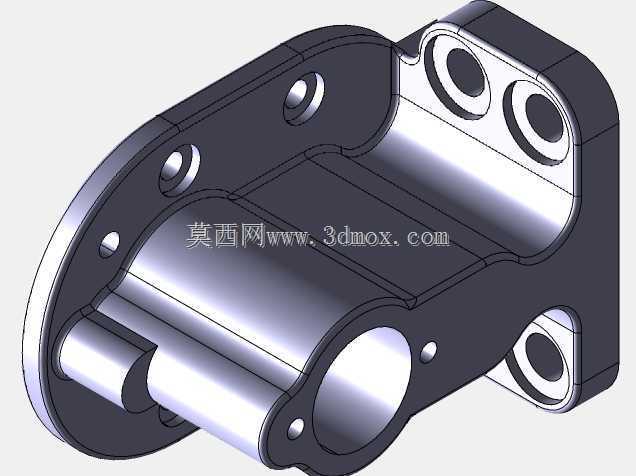

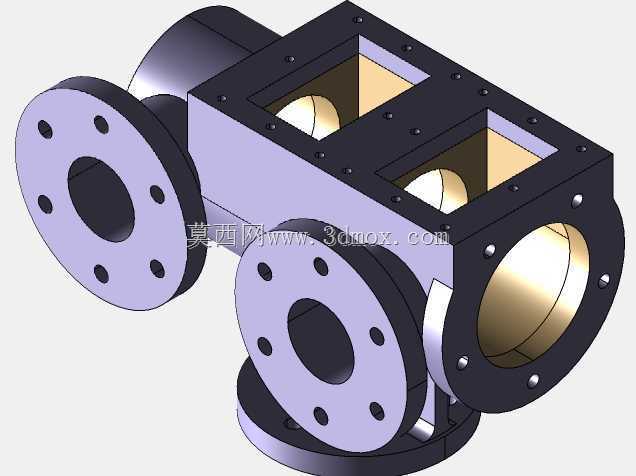

  这套多通法兰集成式齿轮泵阀体装配结构,在流体输送实训台、小型液压动力站、化工助剂计量管路以及教学拆解演示工位中都有很典型的应用场景。结构主体采用箱式中腔布局,左右及侧向布置带螺栓孔的圆形法兰接口,顶部开设两个敞开式观察与装配窗口,内部预留齿轮啮合腔、活塞运动通道以及流道转折空间,既可以作为齿轮泵泵体的课程设计参照,也可以拆解为支架、上壳体、下壳体、连杆盖、安全阀体、泵阀室和离心泵叶轮等独立零件进行建模练习。

  从实际用途来看,这类集成壳体承担着介质导流、零件支承、端面密封和外部管路对接四项核心任务。侧向法兰的通孔用于对接进出液管路,法兰端面上均匀分布的螺栓孔决定了管口对接时的压紧力分布;顶部窗口在真实设备中通常配合盖板、密封垫完成封闭,装配阶段则方便操作人员将齿轮副、叶轮、活塞组件放入内腔,也便于后期检查齿面磨损、清理腔体积存杂质。壳体外侧的凸台和沉孔并非装饰结构,沉孔用于容纳螺栓头部,避免装配后外表面出现突出干涉,凸台则承担局部加强作用,抵消法兰紧固时产生的局部压应力。

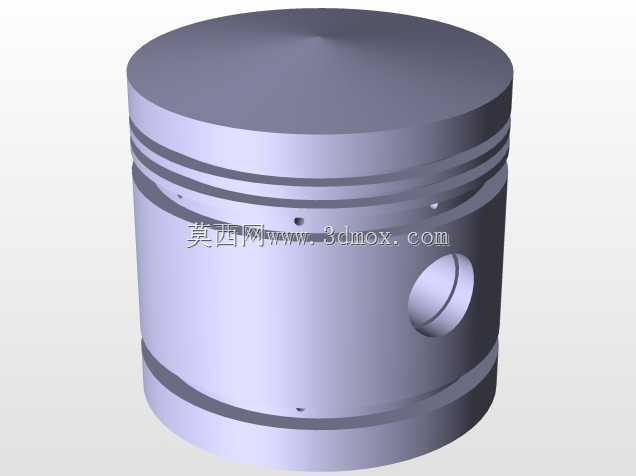

  设计思路上,模型先围绕内部运动件的包络空间确定中腔容积,再反向推导外壁厚度和法兰位置。齿轮泵工作时,一对啮合齿轮在腔体内旋转,齿槽与腔壁之间形成连续变化的密闭容积,从而完成吸油与压油;若用于离心泵叶轮演示,腔体内还需留出叶轮旋转间隙,保证叶片不与壳壁刮擦。活塞与连杆盖相关结构则偏向往复泵教学演示,通过直线运动改变腔室容积,配合安全阀体限制管路最高压力。多接口布局让同一壳体能够演示不同流向组合,侧向三个法兰方向不在同一平面,布置管路时需要核对相邻管口的操作空间,尤其要预留扳手拧紧螺栓的转角范围,避免现场配管时出现工具无法就位的问题。

  外形尺寸与安装边界方面,圆形法兰的外径、螺栓孔节圆直径和中心通孔直径是管路对接的首要约束,建模时需保证各法兰端面与对应流道轴线垂直,否则密封垫受压不均,运行后容易出现渗漏。箱体顶部两个窗口的长宽尺寸决定内部零件的最大放入轮廓,窗口周边的螺纹孔位置要与盖板孔位一一对应,孔边距需要保留足够的密封带宽度。壳体底部的支承面承担整机放置与定位功能,设计支座或工装夹具时,应让支承面贴合安装基准,并在法兰根部、箱体转角等应力集中位置保留圆角过渡,减少铸造或铣削加工后的应力开裂风险。

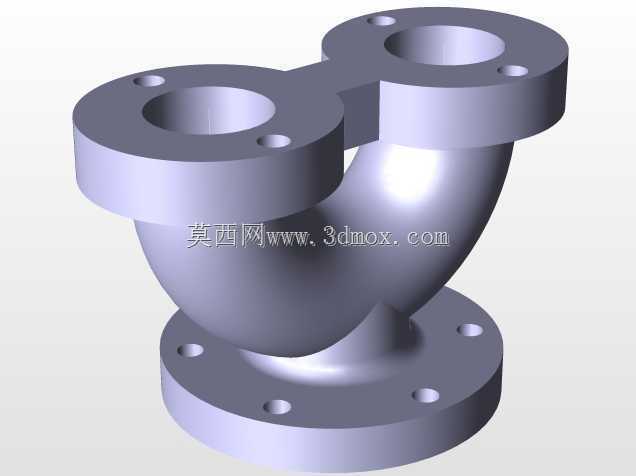

  结构细节处理上,金属色内腔与深色外壁区分了流道面和外部装配面,法兰端面采用浅紫色表现独立配合面,便于在装配评审中快速识别密封区域。内部流道在转向处采用圆弧过渡,可降低介质局部涡流和压力损失;螺栓孔沿法兰周向均布,能够把紧固载荷均匀传递到密封垫上。对于三维建模从业者而言,练习该结构时可先建立各法兰轴线与箱体基准面,再通过拉伸、切除、阵列和布尔运算完成壳体主体,随后逐个装配齿轮、叶轮、活塞、盖板和紧固件,检查运动件与静止腔壁之间的最小间隙。结构设计人员在选型或改型时,则应重点核对法兰标准、接口方位、腔体容积、密封形式以及安装底座边界,使整套泵阀结构既能满足流体输送功能,也能在紧凑设备空间内完成管路连接和维护拆装。
