内螺纹连接手柄式直通球阀结构设计

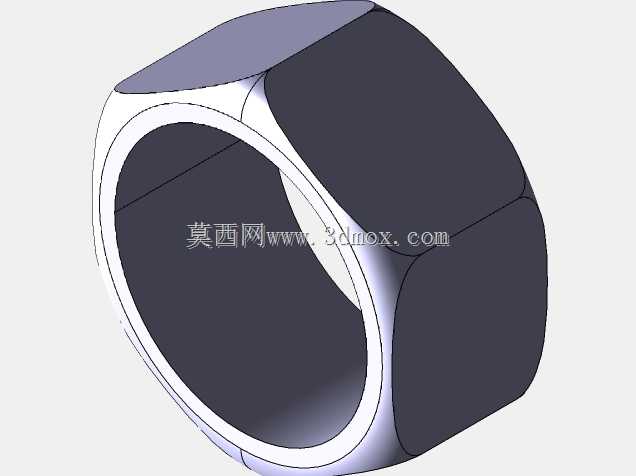

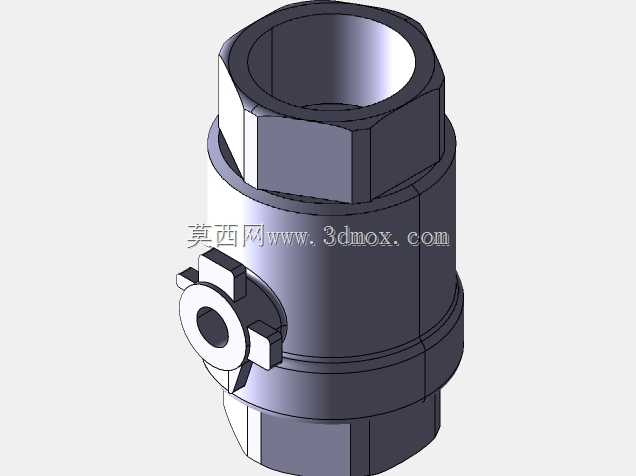

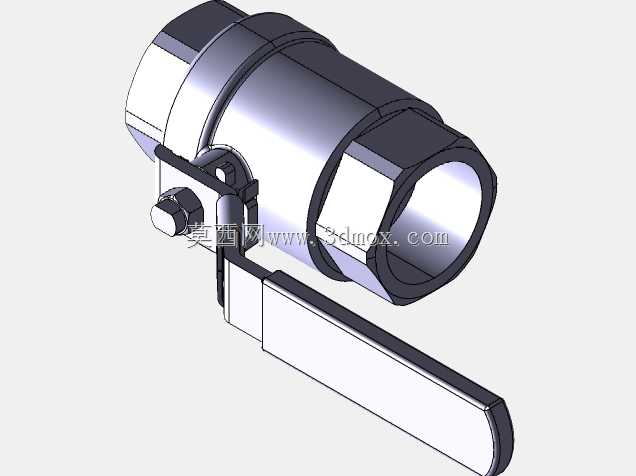

　　这款手动直通球阀的三维结构，主要面向民用给排水、小型工业循环水支路、气动低压管路等场景的通断控制需求，日常工况下无需频繁调节开度，仅做全开全关操作，适配常温清水、压缩空气、弱腐蚀性流体等介质，在户内供水支管、设备冷却回路、小型气动系统中应用十分普遍。从结构设计逻辑来看，整体采用两段式阀体拼接结构，两端均为内螺纹接口，可直接与同规格外螺纹管路对接，无需额外焊接或法兰转接，安装操作门槛低，适合现场快速装配。阀体流道为全通径设计，全开状态下流道无明显缩径，流体通过时压损极小，不会出现常规截止阀类的节流阻力问题，同时也能减少介质内杂质在阀腔内部的淤积，降低长期使用后的卡滞风险。

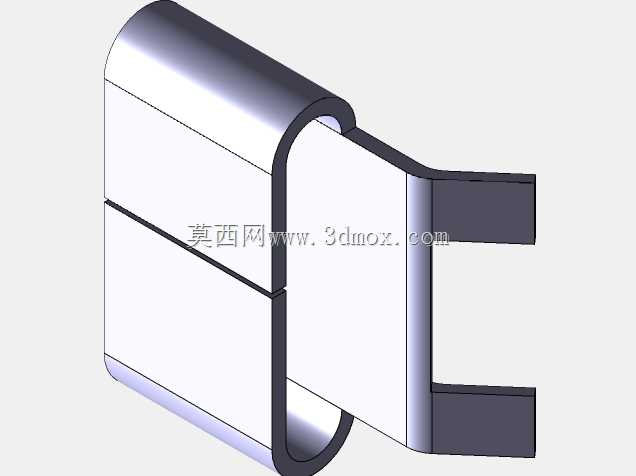

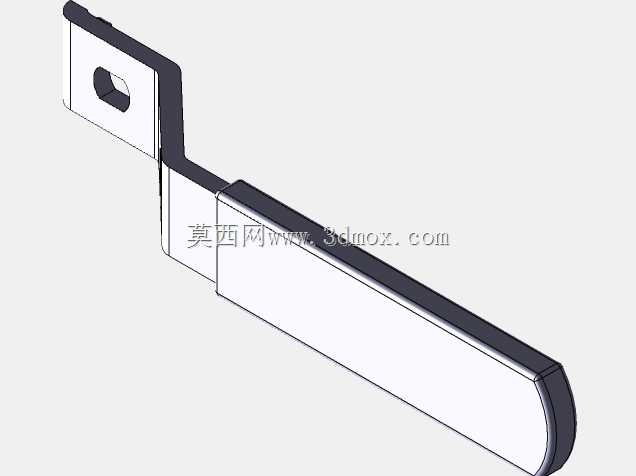

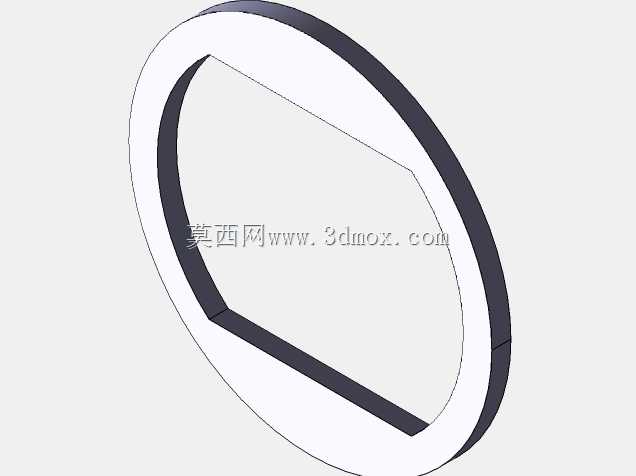

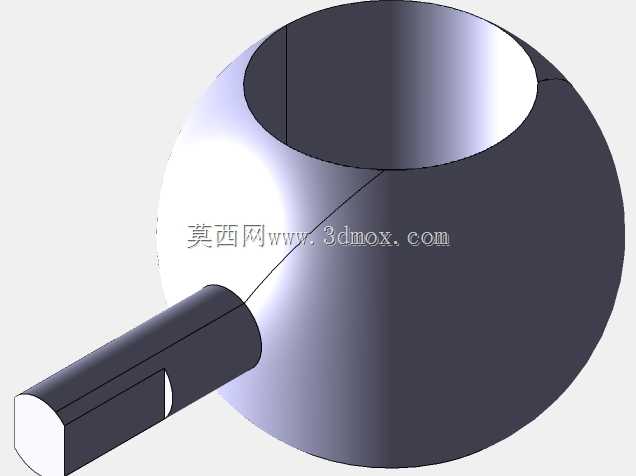

　　启闭控制采用长手柄杠杆结构，手柄与阀杆通过扁方定位传递扭矩，手柄长度经过力矩匹配，操作人员无需借助额外工具，仅靠手部力量即可完成带压状态下的启闭操作，手柄转动行程为90度，全开全关位置设置有限位结构，可避免操作过位导致的密封面错位。阀杆与阀体之间采用填料密封结构，预留有足够的填料装填空间，长期使用出现渗漏时可直接压紧填料压盖完成维护，无需整体拆解阀体，大幅降低后期运维成本。球体部分采用浮动式装配结构，依靠介质压力将球体压向出口侧密封座实现密封，低压工况下也能保证可靠的密封性能，密封座选用耐磨弹性材质，可补偿球体转动过程中的微小磨损，延长阀门整体使用寿命。

　　从安装边界来看，阀体整体为圆柱形结构，两端内螺纹同轴度控制在较高精度范围内，安装时无需额外调整管路同轴度即可完成对接；手柄转动平面需预留足够操作空间，避免周边管路或结构件阻挡手柄转动行程，安装时手柄处于水平位置为全开状态，垂直位置为全关状态，可直观判断阀门启闭状态，无需额外加装开度指示装置。建模过程中对各配合面的公差带做了合理预留，阀体结合面、阀杆密封位、球体密封位的配合精度均满足常规管路阀门的加工要求，可直接用于结构验证、装配干涉检查，也可作为管路系统集成时的占位模型，用于整体管路布局的空间校验。

　　在实际选型应用中，这类球阀的结构紧凑，整体轴向尺寸较短，相比同通径的闸阀、截止阀占用更小的安装空间，适合在管路排布密集、操作空间有限的场景下使用；同时整体结构无复杂异形零件，加工工艺性好，阀体可采用模锻或棒料加工成型，适合批量生产制造。需要注意的是，该结构为软密封浮动球阀设计，适用介质温度受密封件耐温限制，不可用于高温蒸汽、高磨损性颗粒介质的管路控制，选型时需匹配实际工况的压力、温度、介质属性参数，避免超出设计适用范围导致密封失效或结构损坏。
