移动式真空挤奶设备结构设计

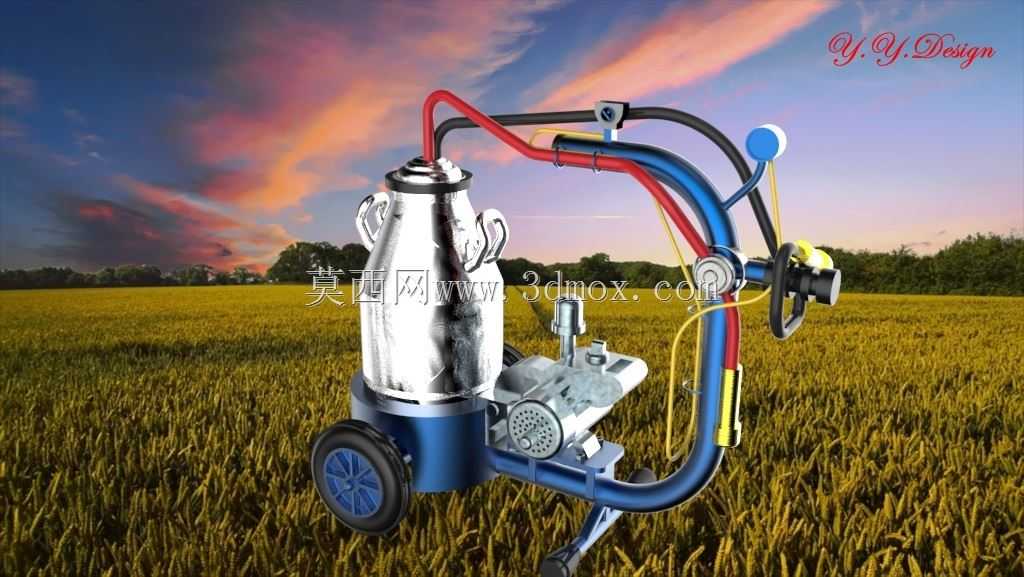

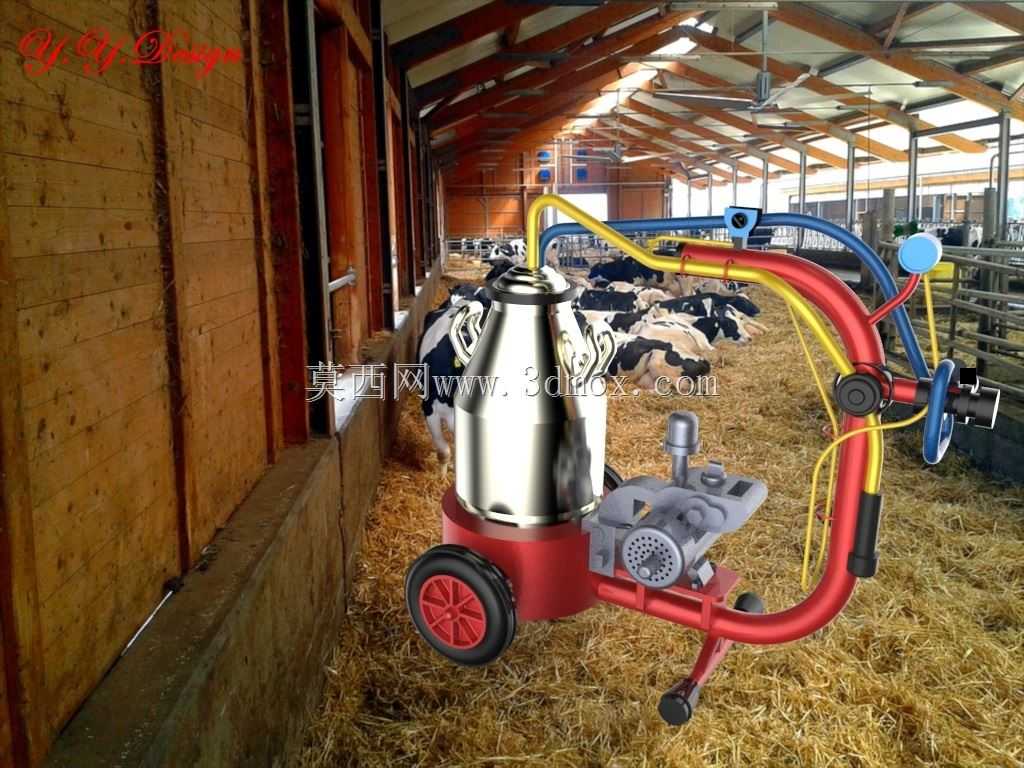

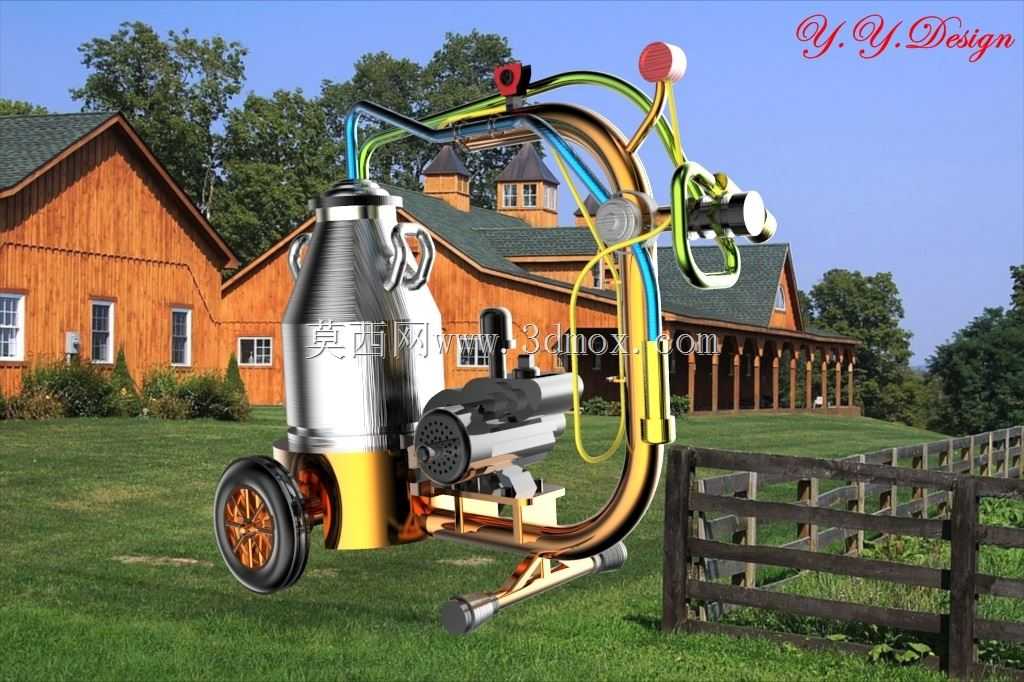

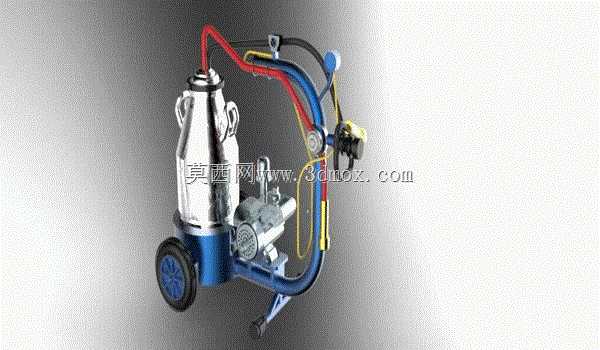

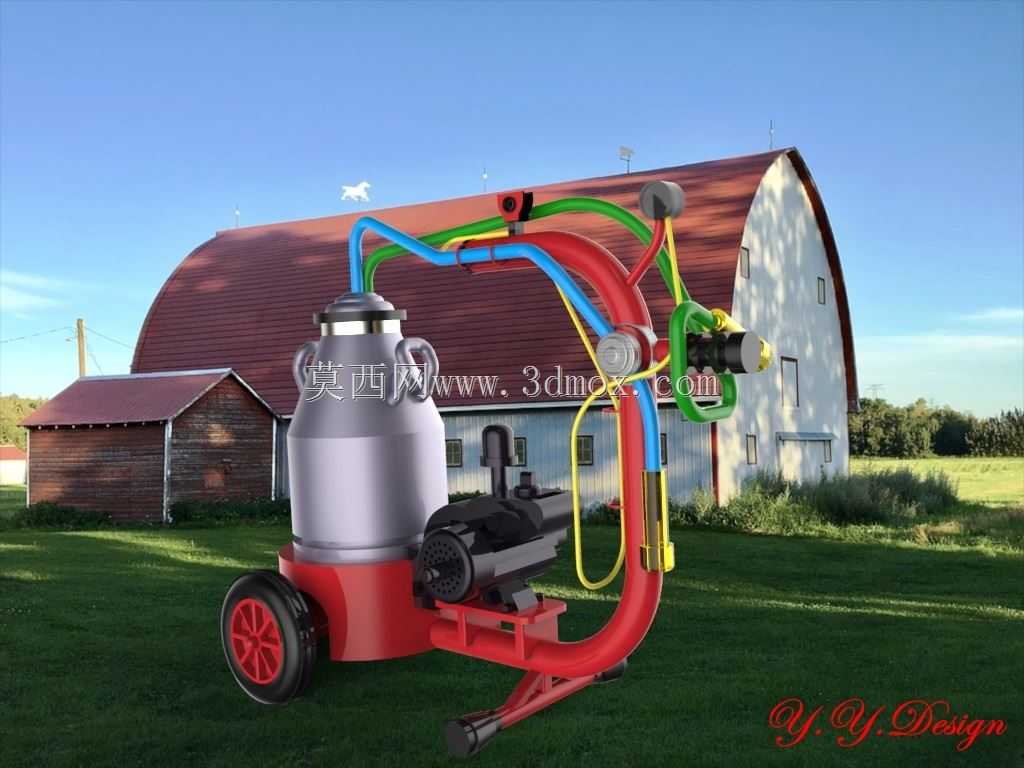

　　这款移动式挤奶设备的结构设计，核心围绕中小型牧场、散户养殖的实际挤奶作业场景展开，区别于大型牧场的固定式挤奶台，该设备可灵活移动至牛舍、放牧点等不同作业位置，适配散养、小规模栓养的养殖模式，无需对养殖场地做固定管线改造，大幅降低中小养殖主体的设备投入门槛。设备整体采用手推式移动结构，底部配置单组承重脚轮搭配前端支撑脚，非作业状态下支撑脚落地保证整机放置稳定性，移动时可倾斜机身依靠脚轮推行，转向灵活，可在狭窄的牛舍通道内顺畅通行，适配多数养殖场地的通行宽度要求。

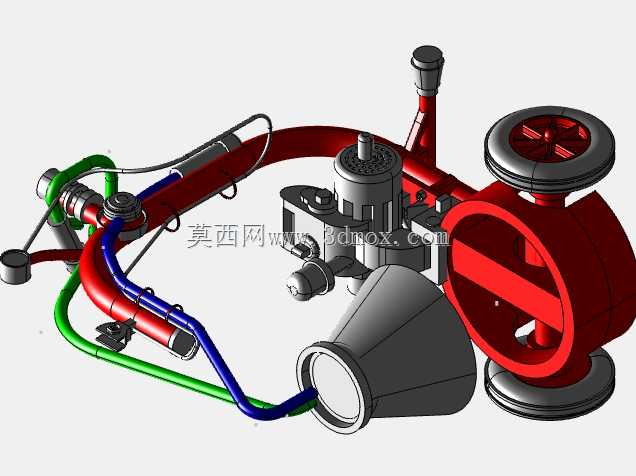

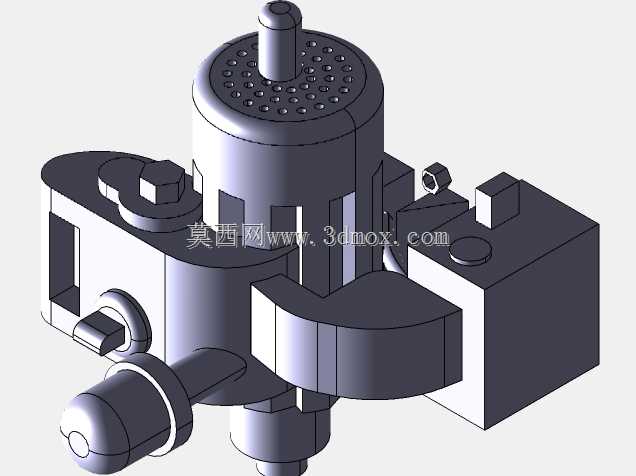

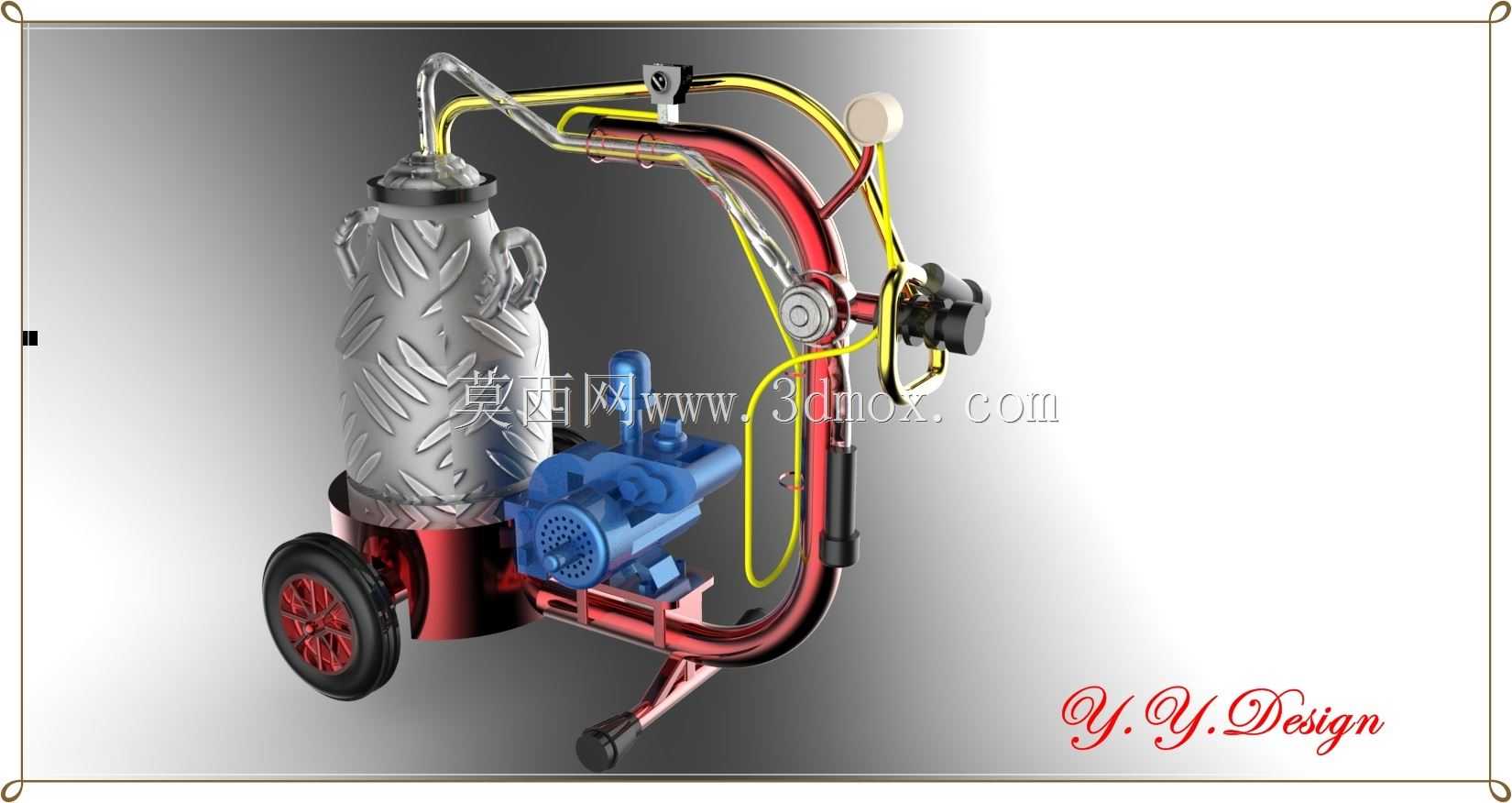

　　核心储奶部件采用食品级不锈钢奶桶，桶身做镜面抛光处理，内壁无卫生死角，便于每次作业后的清洗消毒，避免奶液残留滋生细菌，桶盖处设置密封结构与真空接口，保证挤奶过程中桶内负压稳定，同时防止外界杂质进入污染鲜奶。真空发生单元集成在奶桶侧下方的机架位置，与机架采用螺栓刚性连接，泵体的进出气接口分别通过耐负压橡胶软管连接奶桶与脉动机构，管路排布沿机架弧形主梁走形，采用管卡固定，避免设备移动过程中管路晃动磨损，同时红蓝双色管路分别对应真空通路与脉动气路，便于后期维护时快速识别管路功能，减少检修排查时间。

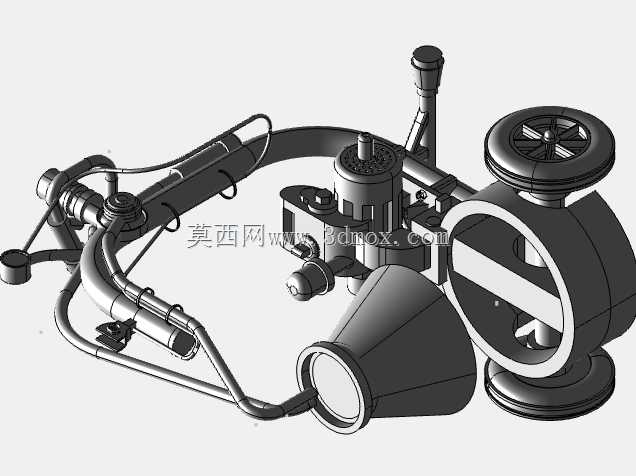

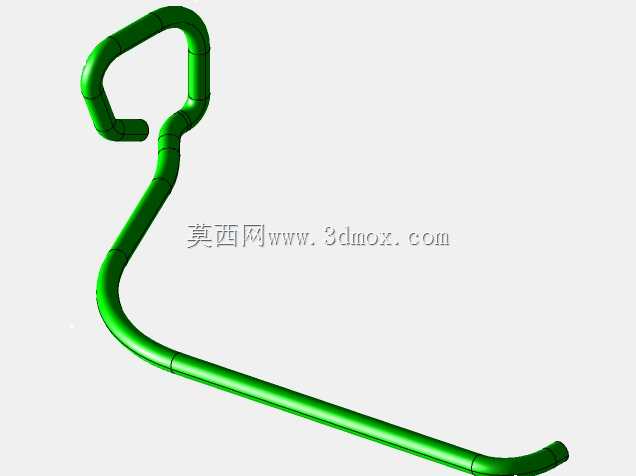

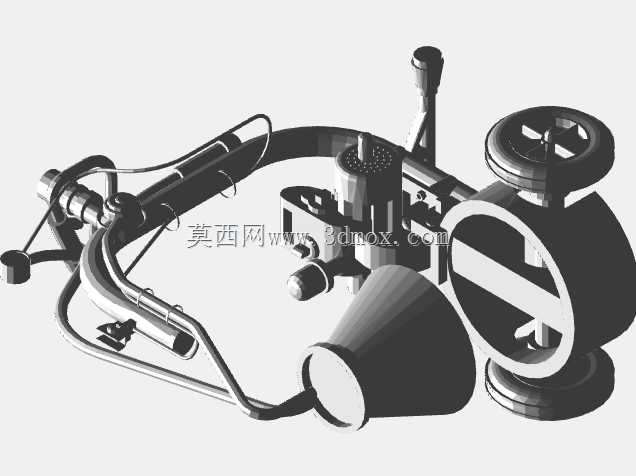

　　挤奶执行端的脉动器与奶杯组通过柔性软管连接到主机，脉动频率按照奶牛挤奶的生理节律设计，模拟犊牛吮吸的动作节奏，避免长时间恒定负压对奶牛乳头造成损伤，奶杯内衬采用食品级柔性硅胶材质，贴合乳头形态，挤奶过程中不会出现滑脱或者过度挤压的情况。机架部分采用圆管弯制成型的弧形主梁结构，既作为推扶手使用，也作为管路、线缆的布设载体，结构集成度高，没有冗余的结构件，整机重量控制合理，单人即可轻松推行转移。设备的安装边界没有特殊要求，只要是平整的硬化地面即可放置作业，不需要额外做地基固定，外接动力源适配常规民用供电，不需要专用的工业供电线路，适合散户养殖的使用条件。设计过程中重点考虑了作业后的清洗便利性，所有与奶液接触的部件都可以快速拆卸，奶桶、奶杯、连接软管都可以单独拆下清洗消毒，不需要复杂的专用工具，日常维护门槛低。设备的真空度调节部件设置在机架侧方的易操作位置，作业人员可以根据不同奶牛的个体情况快速调整负压参数，适配不同泌乳阶段的奶牛挤奶需求，避免参数不适配导致的挤奶不净或者乳头损伤问题。整机的电气部件都做了防潮密封处理，适配养殖场地潮湿、多粉尘的作业环境，线路接口处设置防水胶圈，避免清洗过程中进水导致电路故障。

　　从结构设计的角度看，该设备没有采用复杂的集成控制系统，所有功能部件都采用模块化设计，单个部件出现故障时可以单独更换，不需要整体拆解设备，后期维护成本低，适合基层养殖场景的使用条件，不需要专业的技术人员即可完成日常的保养与易损件更换。设备的重心经过优化设计，装满奶液的状态下也不会出现侧翻问题，推行过程中重心稳定，即使在略有坡度的场地移动也能保持平稳。奶桶的容量设计匹配单头奶牛的单次产奶量，挤奶完成后可以直接将奶桶拆下转运至储奶点，不需要额外的中转容器，减少奶液转移过程中的污染风险。脉动机构的消音结构做了优化设计，作业过程中噪音低，不会对奶牛造成应激反应，保证挤奶过程中奶牛状态平稳，提升挤奶效率与鲜奶品质。
