CATIA设计纤维提取作业专用设备结构

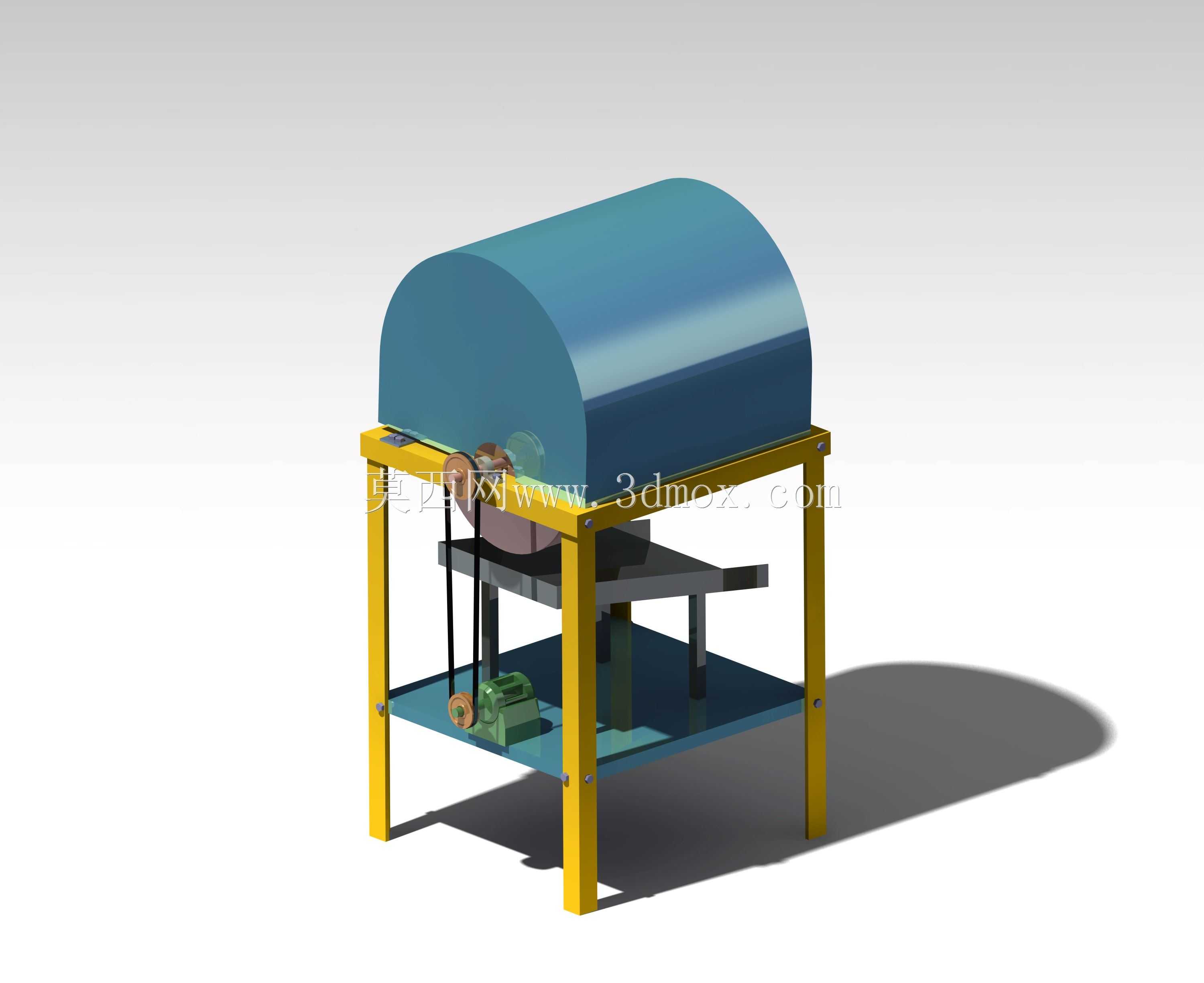

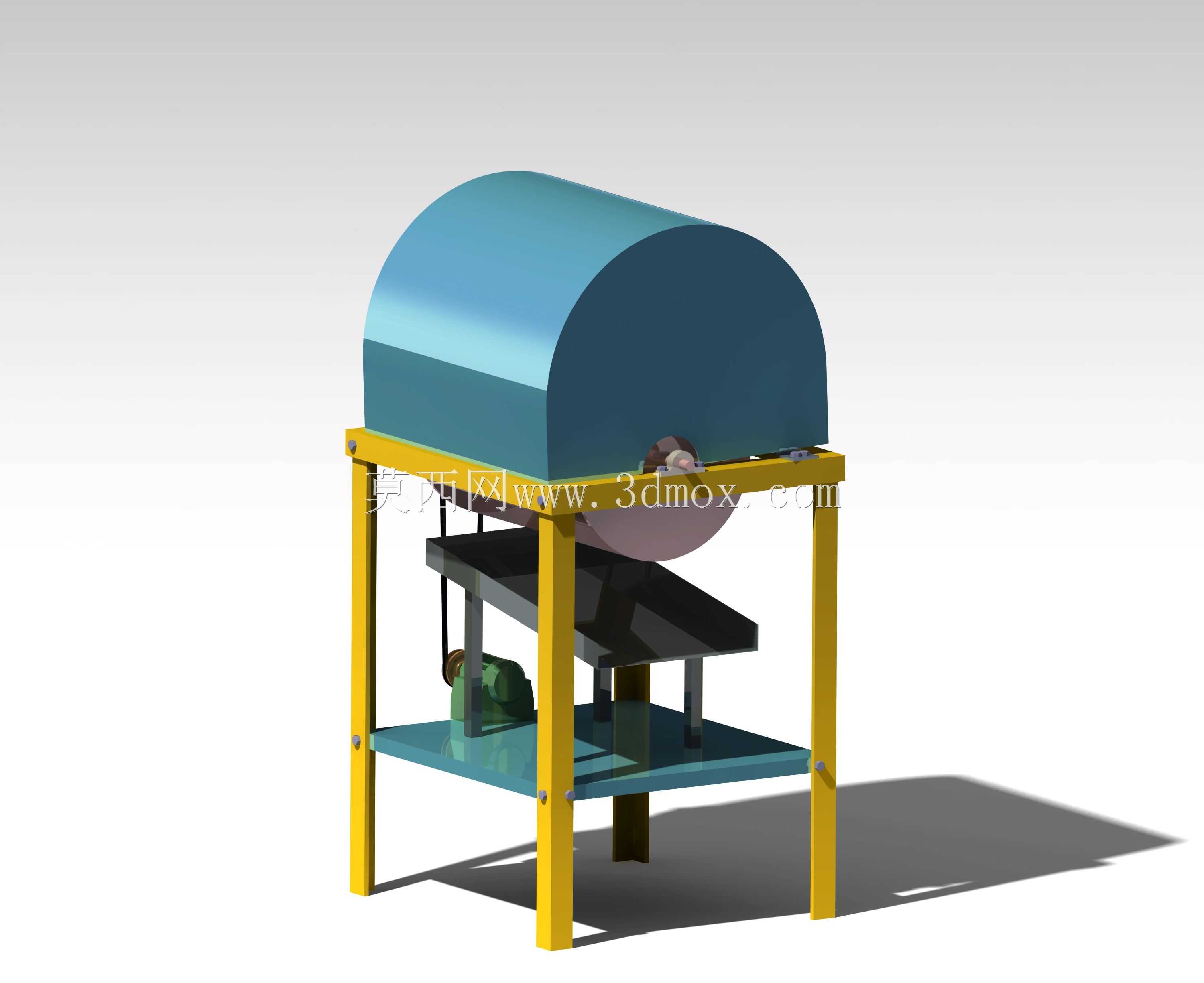

　　该纤维提取设备主要面向农林剩余物处理、植物原料初加工场景，可完成秸秆、麻类、果渣等物料中纤维组分与非纤维杂质的分离作业，在生物质原料预处理、植物纤维加工、有机肥辅料制备等生产环节中，能够替代传统人工搓分、捶打提取的低效模式，将混杂在物料中的长纤维、短纤维依次剥离，同时排出硬质渣块、碎屑等无用组分，为后续纤维筛分、烘干、压制成型等工序提供符合纯度要求的原料。从结构设计逻辑来看，设备采用立式开式机架布局，四根方管型材焊接构成的支撑腿作为整机承载基础，机架中部设置双层安装台面，下层台面用于固定动力传动组件，上层台面承载提取执行机构，整体重心落在支撑腿围成的矩形区域中心，避免作业过程中因辊筒转动产生的偏心力导致整机晃动。

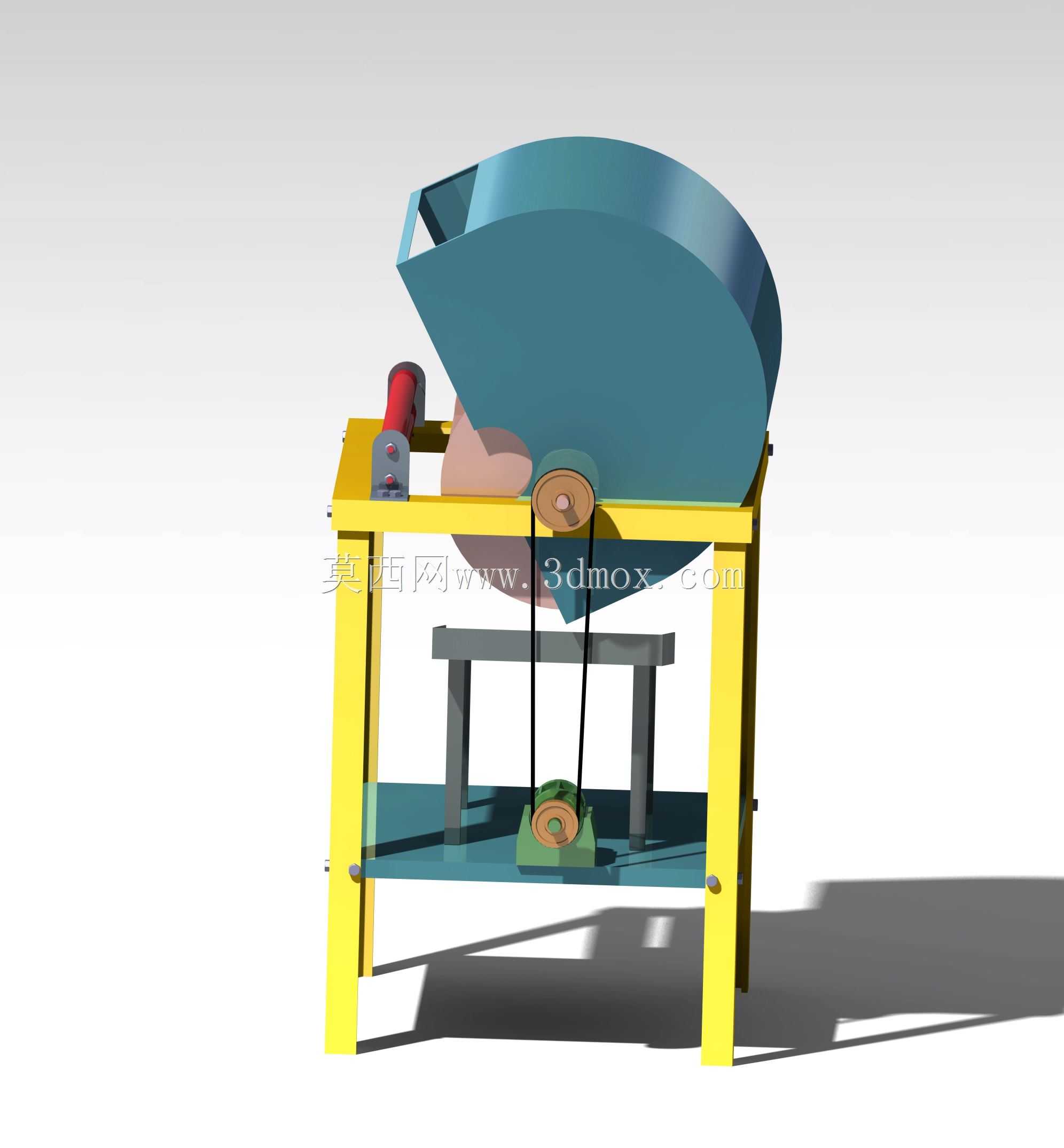

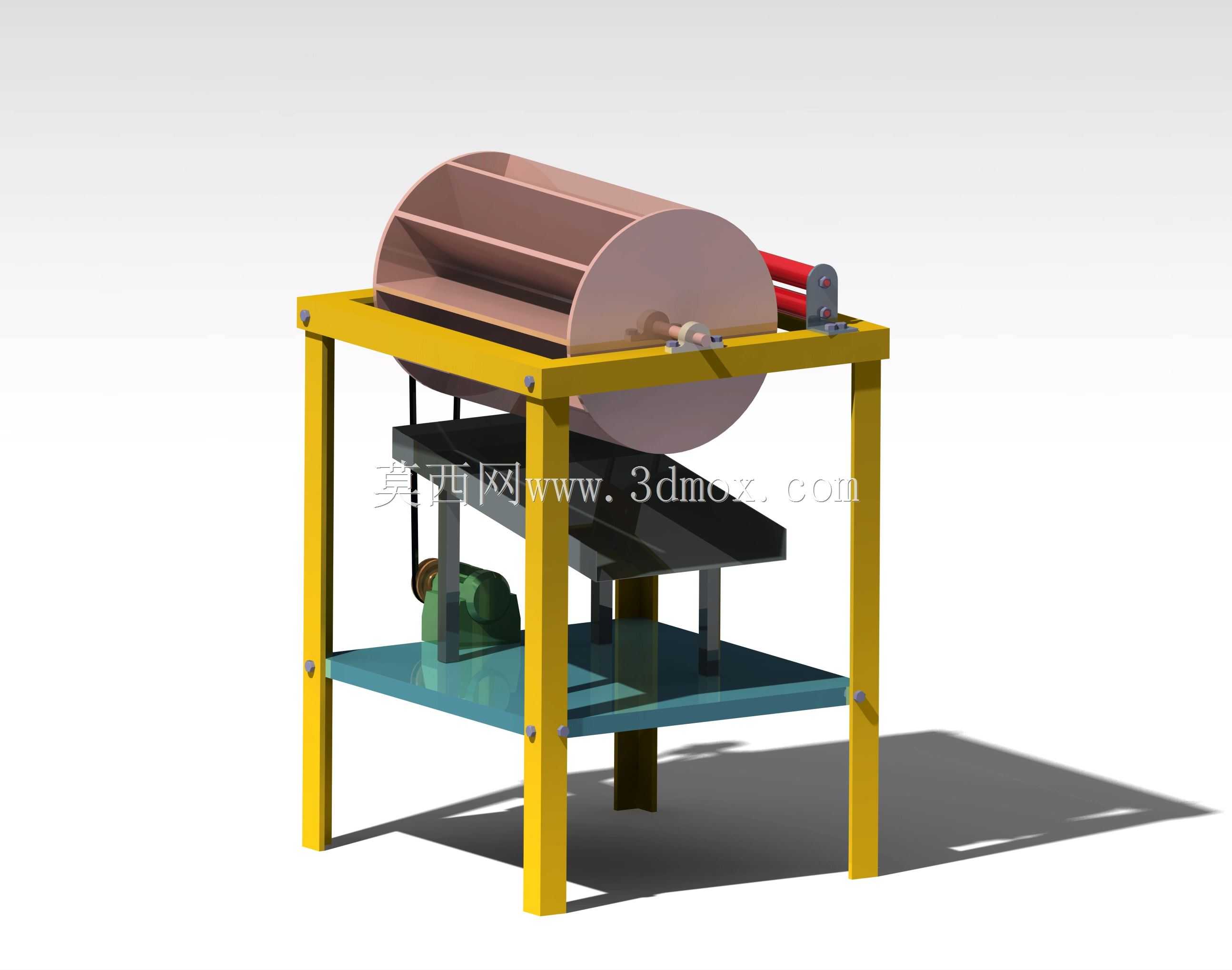

　　进料段采用上宽下窄的斜向导料斗结构，导料斗侧壁倾斜角度设置为42度，刚好匹配湿态植物物料的自然休止角，能够保证物料依靠自重顺畅滑入提取腔，不会在斗壁发生粘黏、架桥堵料的问题，导料斗出口正对提取辊的进料侧间隙，物料进入后可直接被辊面构件抓取，无需额外设置推料送进机构。核心提取单元采用大直径包覆式辊筒结构，辊筒表面排布有错落的勾取齿，齿形高度根据常见纤维物料的缠绕特性设计为15mm，齿尖做圆弧钝化处理，既能够有效勾取物料中的纤维组分，又不会因齿尖过于锋利切断长纤维，影响最终纤维的长度等级。传动系统采用两级带传动布局，动力输入端设置在机架下层台面，电机输出轴通过第一组V带连接中间传动轴，中间轴再通过第二组V带驱动提取辊主轴转动，带传动的过载打滑特性可以在物料中混入硬质异物卡滞辊筒时，保护电机和辊轴不会因瞬时过载发生断裂，同时带轮的直径比经过匹配计算，可将提取辊的作业转速稳定在120r/min，既保证足够的纤维勾取离心力，又不会因转速过高导致物料被直接甩出腔体。

　　设备的安装边界尺寸经过优化，整机占地长度为1100mm、宽度为750mm、高度为1420mm，支撑腿底部预留有M16的地脚螺栓安装孔，可直接固定在水泥硬化地面或者配套的移动机架上，进料斗上沿距离地面高度为1300mm，刚好匹配人工倒料或者小型皮带输送机送料的作业高度，无需额外搭建操作平台，出料区域设置在提取辊的侧下方，预留有400mm的高度空间，可直接放置收纳筐或者连接下级输送管道，适配不同生产线的布局需求。

　　在结构细节处理上，机架的所有焊接位置都做了焊后打磨去应力处理，辊筒主轴两端采用带座外球面轴承固定，轴承座位置设置有可调节的张紧螺栓，能够在传动带出现松弛时快速调整中心距，无需拆解整机结构，设备的所有外露转动部件都预留有防护罩安装位，实际投产时可加装金属护网避免作业人员误触转动构件，导料斗与提取腔的连接位置采用可拆卸螺栓固定，当处理不同特性的纤维物料时，可快速更换对应齿形规格的辊筒或者调整导料斗的间隙，适配多品类物料的提取作业需求。
