内啮合传动用薄壁直齿圆柱齿轮结构

项目分类:齿轮 发布时间:2025-09-16 ID:1080467
  • 内啮合传动用薄壁直齿圆柱齿轮结构

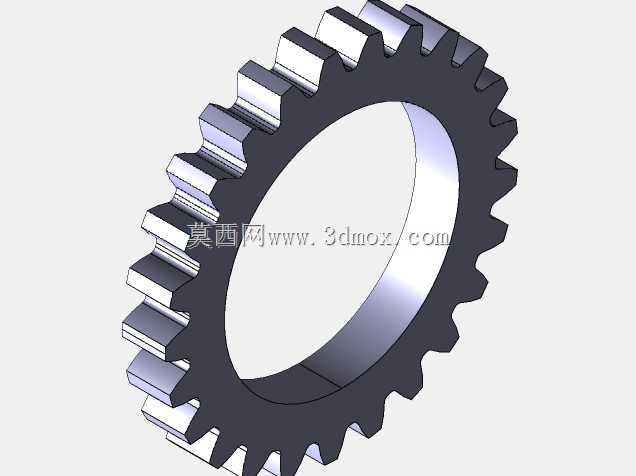

这款薄壁结构的直齿圆柱齿轮,主要适配小载荷、紧凑安装空间的传动场景,常见于小型阀组驱动机构、仪器仪表内部的力矩传递链路,也可作为小型自动化设备的分度传动元件使用。从实际工况适配来看,这类齿轮不需要承受大扭矩冲击,更多是满足定传动比的精准运动传递,因此在结构设计上做了轻量化的薄壁处理,齿圈部分的径向厚度控制在齿高的1.2倍左右,既保证轮齿啮合时的根部强度,又尽可能减少整体重量,降低传动链路的转动惯量,提升小功率驱动场景下的响应速度。

齿形部分采用标准渐开线直齿设计,压力角选用通用的20度值,齿向没有做螺旋角修正,加工时可以采用滚齿或者插齿工艺直接成型,不需要额外的螺旋导程调整,适配常规的齿轮加工设备,量产时的工艺成本更低。轮齿的端面做了0.2毫米的倒角处理,避免装配过程中齿端磕碰产生毛刺,也能在啮合初期减少齿端的刮擦磨损,提升初期跑合的顺畅度。内孔为光滑圆柱面设计,没有做键槽或者花键结构,实际装配时可以根据安装轴的形式选择过盈压装、粘接或者配合紧定螺钉固定,适配不同的安装需求,给后续的机构改装留出足够的调整空间。

从安装边界来看,齿轮的轴向宽度较窄,整体轴向尺寸仅为齿高的0.8倍,安装时不需要预留太大的轴向空间,适合层叠式布置的紧凑传动结构。齿顶圆的径向跳动公差控制在0.03毫米以内,齿向公差满足7级精度要求,传动时的侧隙控制在0.05到0.1毫米之间,既不会因为侧隙过大产生传动回差,也不会因为侧隙过小出现卡滞、发热的问题,适配仪器仪表类设备对传动平稳性的要求。在实际选型搭配时,这类齿轮可以和同模数的标准直齿轮啮合,中心距按照标准中心距计算即可,不需要做变位修正,如果需要调整传动侧隙,也可以通过微调中心距的方式实现,不需要重新加工齿形。

设计过程中优先考虑了加工便利性和装配通用性,没有做特殊的异形结构,所有尺寸都符合通用机械传动的标准规范,不管是做手板验证还是小批量加工,都不需要定制特殊刀具,常规的齿轮加工厂商都可以直接生产。轮体部分没有额外的减重孔或者加强筋,因为本身薄壁结构已经足够轻量化,额外的开孔反而会影响轮体的整体刚性,在小载荷工况下容易出现齿圈变形的问题,因此整体采用等截面的环形结构,受力时的应力分布更均匀,长期运行下的形变更小。

在实际应用场景里,这类齿轮常用来传递平行轴之间的旋转运动,比如小型阀门的阀杆驱动、仪器的旋钮调节传动、小型输送机构的滚轮驱动等,因为直齿结构没有轴向力,安装时不需要额外配置推力轴承来承受轴向载荷,支撑结构只需要用普通的深沟球轴承甚至自润滑轴套即可,能进一步简化整体机构的结构,降低整体设备的成本。另外直齿结构的啮合是沿齿宽方向同时接触,传动过程中的噪音比斜齿轮略高,但在小载荷、低转速的应用场景下,这个噪音差异几乎可以忽略,反而因为加工、装配更简单,综合使用成本更低,是小型传动机构里的常用选择。建模过程中严格按照渐开线齿形的生成逻辑绘制齿廓,每个轮齿的齿形误差控制在建模精度范围内,导入有限元分析软件时可以直接做啮合应力仿真,不需要额外修复齿形的几何错误,给后续的工程仿真、结构优化提供了准确的模型基础。
